Bedienungsanleitung für UREVO Strol Lite 2-in-1 Under Desk Laufband

Erfahren Sie, wie Sie Ihr UREVO Strol Lite 2-in-1 Laufband (Modell UR9TM0011) sicher montieren, bedienen, schmieren und warten. Vollständiger Leitfaden zur Fehlerbehebung und technischen Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das UREVO Strol Lite 2-in-1 Laufband (UR9TM0011) ist ein Heimfitnessgerät. Die Montage erfolgt durch Aufstellen der Säulenrohre und Fixierung mit den Verriegelungsschaltern. Die Bedienung erfolgt über die Fernbedienung oder das Bedienfeld. Vor der ersten Nutzung müssen 10 ml Schmiermittel hinzugefügt werden. S. 1, 7, 16

Wichtigste Schritte

Montage der Säulenrohre S. 7
Schmierung des Laufbands S. 16

Erste Inbetriebnahme

Sicherheits-Sperrschalter anbringen, Netzkabel anschließen, Gerät einschalten. S. 7, 10

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

E01

Kommunikationsfehler: Verbindung zum Display/Controller prüfen.

S. 17

E05/E06

Überlastungsschutz: Schmierung prüfen, Überlastung vermeiden.

S. 17

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
E01	Kommunikationsfehler	Verbindung zum Controller prüfen, Main IC neu einsetzen.	S. 17
E02	Explosionsschutz	Motor oder Controller ersetzen.	S. 17
E05	Überstromschutz	Überlastung prüfen, Schmierung hinzufügen.	S. 17
E06	Überlastungsschutz	Überlastung prüfen, Schmierung hinzufügen.	S. 17
E10	Kommunikationsfehler Tastatur/Bedienfeld	Verbindung zum Controller prüfen.	S. 17

Wartung und Reset

Schmierungs-LED zurücksetzen: Im Standby-Modus die '+' Taste auf der Fernbedienung für 10 Sekunden gedrückt halten. S. 16

Technische Daten

Parameter	Wert	Hinweis	Seiten
Geschwindigkeit	0,6 - 7,6 mph	Einstellbarer Geschwindigkeitsbereich	S. 5
Maximale Traglast	265 LBS	Maximal zulässiges Benutzergewicht	S. 5
Nennleistung	550 W	Leistungsaufnahme	S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 6

Seite 7

Seite 10

Seite 16

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Anweisungen für das UREVO Strol Lite 2-in-1 Laufband (Modell UR9TM0011). Das Gerät ist ausschließlich für den Heimgebrauch durch Erwachsene konzipiert. Vor der ersten Inbetriebnahme muss das Laufband geschmiert werden. Stellen Sie sicher, dass das Gerät auf einem ebenen Untergrund steht und ein Sicherheitsabstand von 1-2 Metern hinter dem Gerät eingehalten wird. Das Gerät darf nur mit einer Spannung von 100V-120VAC betrieben werden.

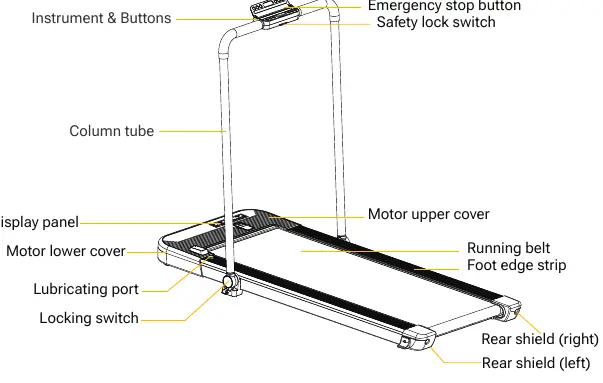

Produktübersicht

Das Laufband besteht aus dem Hauptrahmen mit Lauffläche, einem Bedienfeld mit Display, Säulenrohren, einem Not-Aus-Schalter und einem Sicherheitsschloss. An der Unterseite befindet sich der Netzschalter. Die Steuerung erfolgt über eine Fernbedienung oder die Tasten am Bedienfeld.

Montage

Nehmen Sie das Gerät aus der Verpackung und stellen Sie es auf einen flachen Boden.
Heben Sie die Säulenrohre an, bis sie einrasten.
Drehen Sie die Verriegelungsschalter auf beiden Seiten in die "OFF"-Position, um die Rohre zu fixieren.
Schließen Sie das Netzkabel an das Gerät an und schalten Sie den Strom ein.

Bedienung

Das Laufband kann über die Fernbedienung oder das Bedienfeld gesteuert werden. Der Sicherheits-Sperrschalter muss magnetisch angebracht sein, damit das Gerät startet. Die Geschwindigkeit kann zwischen 0,6 und 7,6 mph eingestellt werden. Das Display zeigt Geschwindigkeit, Kalorien, Zeit und Distanz an. Nach 5 Minuten Standby schaltet sich der Bildschirm aus.

Wartung und Schmierung

Das Laufband muss regelmäßig geschmiert werden, um die Lebensdauer zu verlängern. Eine rote Anzeige auf dem Display erinnert nach 100 Meilen an die Schmierung. Verwenden Sie 10 ml Schmiermittel im Schmieranschluss. Führen Sie die Schmierung alle 3 Monate oder alle 100 Meilen durch. Wenn das Laufband verrutscht, kann es mit dem mitgelieferten Inbusschlüssel an den hinteren Rollen zentriert und gespannt werden.

Fehlerbehebung

Das Gerät zeigt Fehlercodes an, wenn Probleme auftreten:

E01: Kommunikationsfehler. Überprüfen Sie die Verbindung zum Display oder den Controller.
E02: Explosionsschutz/Motorfehler. Überprüfen Sie den Motoranschluss oder den Controller.
E05/E06: Überlastungsschutz. Prüfen Sie auf Überlastung oder mangelnde Schmierung.
E10: Kommunikationsfehler zwischen Tastatur und Bedienfeld.

Praktische Hilfe

Typische Probleme

Laufband rutscht oder ist nicht zentriert

Schalten Sie das Gerät aus. Drehen Sie die Schrauben der hinteren Rollen mit dem 5mm Inbusschlüssel um 1/4 Umdrehung im Uhrzeigersinn, um das Band zu spannen oder zu zentrieren.

Fehlercode E01, E02, E05, E06 oder E10

Überprüfen Sie die Kabelverbindungen zum Controller und Display. Bei E05/E06 prüfen Sie, ob das Band geschmiert werden muss oder das Gerät überlastet ist.

Fernbedienung reagiert nicht

Prüfen Sie die Batterie (CR2450 3V) und ersetzen Sie diese bei Bedarf.

Vor der Verwendung

Stellen Sie sicher, dass alle Schrauben und Muttern festgezogen sind.
Tragen Sie eng anliegende Kleidung.
Stellen Sie sicher, dass der Sicherheits-Sperrschalter magnetisch am Gerät befestigt ist.
Fügen Sie vor der ersten Benutzung 10 ml Schmiermittel in den Schmieranschluss ein.
Stellen Sie sicher, dass das Gerät auf einem flachen, sauberen Untergrund steht.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Geschwindigkeitsbereich: 0,6 - 7,6 mph (Meilen pro Stunde).
Maximale Traglast: 265 lbs (ca. 120 kg). Überschreiten Sie dieses Gewicht nicht.
Nennleistung: 550 W.
Eingangsspannung: 100V - 120VAC.

Abbildungen und Diagramme

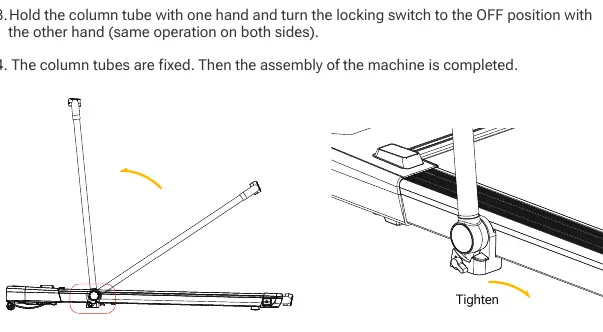

Die Montage erfordert das Aufstellen der Säulenrohre und das Sichern mit den seitlichen Verriegelungsschaltern.

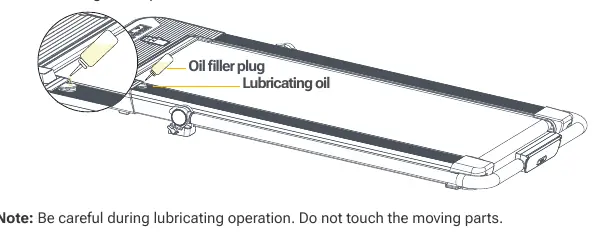

Der Schmieranschluss befindet sich am Motorbereich.
Die Fernbedienung verfügt über Tasten für Start/Stopp und Geschwindigkeitsanpassung.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für medizinische Zwecke oder professionelles Training geeignet.
Nur für 100V-120VAC Stromnetze geeignet.
