Bedienungsanleitung für VirtuFit Elite FDR 2.5i Semi-Pro Crosstrainer
Schnelle Hilfe und Bedienungsanleitung für den VirtuFit Elite FDR 2.5i Semi-Pro Crosstrainer. Erfahren Sie alles über Montage, Training, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der VirtuFit Elite FDR 2.5i ist ein Crosstrainer für den Heimgebrauch. Die Montage erfolgt in 9 Schritten. Das Gerät bietet verschiedene Trainingsprogramme (Manuell, Beginner, Advance, Sporty, Cardio, Watt) und Funktionen wie Herzfrequenzmessung und Body-Fat-Analyse. S. 1, 6, 18, 20
Wichtigste Schritte
- Montage der Transportrollen S. 6
- Starten des Trainings S. 20
Erste Inbetriebnahme
- Stromversorgung anschließen und Konsole durch Tastendruck aktivieren. S. 20
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E-1 Fehlercode
Kein Herzfrequenzsignal oder Handgriffe nicht korrekt gehalten.
S. 23
E-4 Fehlercode
Körperfettanteil außerhalb des Messbereichs (5.0%~ 50%).
S. 23Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E-1 | Kein Herzfrequenzsignal | Handgriffe korrekt halten | S. 23 |
| E-4 | Körperfettanteil außerhalb Bereich | Messbereich 5.0%~ 50% beachten | S. 23 |
Wartung und Reset
- Konsole zurücksetzen S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Benutzergewicht | 165 kg | Maximale Belastungsgrenze | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Montageanleitung S. 6, 7, 8, 9
- Bedienung der Konsole S. 18, 19, 20, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für die sichere Montage, Bedienung und Wartung des VirtuFit Elite FDR 2.5i Semi-Pro Crosstrainers. Bitte lesen Sie das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig durch. Das Gerät ist ausschließlich für den Innenbereich und für Erwachsene konzipiert. Das maximale Benutzergewicht beträgt 165 kg. Achten Sie auf einen Sicherheitsabstand von mindestens 0,5 Metern um das Gerät herum.
Sicherheitshinweise
- Konsultieren Sie vor Beginn eines Trainingsprogramms einen Arzt, insbesondere bei Vorerkrankungen oder wenn Sie über 35 Jahre alt sind.
- Stellen Sie das Gerät auf eine ebene, stabile Fläche. Verwenden Sie eine Schutzmatte.
- Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern fest angezogen sind.
- Tragen Sie geeignete Sportkleidung, um ein Hängenbleiben an beweglichen Teilen zu vermeiden.
- Verwenden Sie das Gerät nicht für therapeutische Zwecke.
- Betriebstemperatur: 10 °C bis 35 °C. Lagerung: 5 °C bis 45 °C.

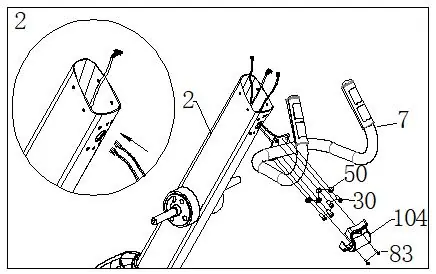

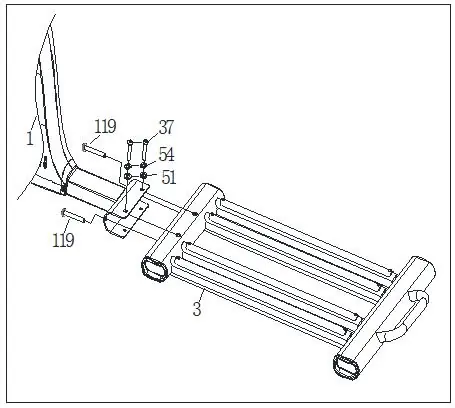

Montage
Die Montage erfolgt in 9 Schritten. Stellen Sie sicher, dass alle Kabel korrekt verbunden sind, da die Aluminiumbeine empfindlich sind. Die Transportrollen müssen an der Vorderseite des Geräts montiert werden. Verwenden Sie bei der Montage der Innensechskantschrauben den passenden Inbusschlüssel, um die Schraubenköpfe nicht zu beschädigen.

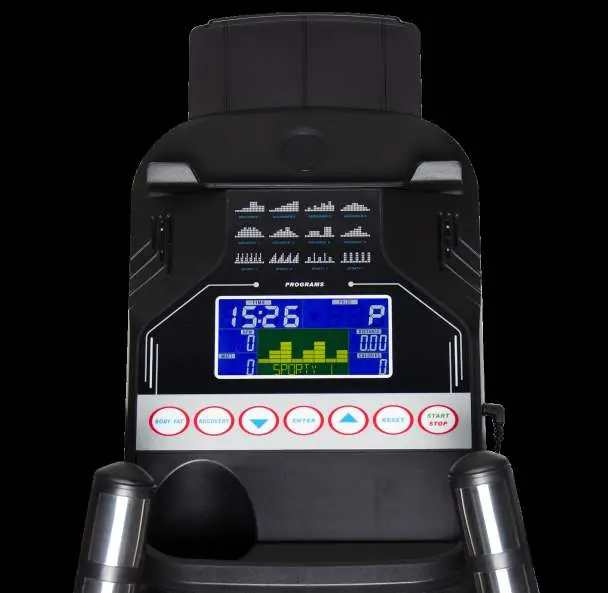

Bedienung der Konsole
Die Konsole bietet verschiedene Trainingsmodi: Manuell, Beginner (1-4), Advance (1-4), Sporty (1-4), Cardio und Watt. Nutzen Sie die Tasten MODE/ENTER zur Bestätigung, UP/DOWN zur Widerstandseinstellung und START/STOP für den Trainingsbeginn. Das Gerät verfügt über eine Recovery-Funktion zur Herzfrequenzmessung und einen Body-Fat-Modus zur BMI-Bestimmung.
Wartung und Pflege
- Täglich: Schweiß nach dem Training entfernen und das Gerät trocken halten. Schienen und Rollen unter dem Sitz von Staub und Schmutz befreien.
- Halbjährlich: Alle Schrauben und Muttern an beweglichen Teilen überprüfen und bei Bedarf nachziehen. Bewegliche Teile auf Leichtgängigkeit prüfen und ggf. mit Silikonspray behandeln.
Fehlerbehebung
Bei Problemen wie piependen Geräuschen prüfen Sie, ob Schrauben zu fest oder zu locker sitzen. Wenn kein Widerstand spürbar ist, prüfen Sie, ob der Motor läuft und die Kabelverbindungen intakt sind. Bei Problemen mit der Herzfrequenzmessung reinigen Sie die Sensoren oder prüfen Sie die Kabelverbindungen.
Herstellerinformationen
VirtuFit
Praktische Hilfe
Typische Probleme
Das Gerät piept während des Betriebs
Überprüfen Sie, ob Schrauben zu fest oder zu locker sitzen, da dies Reibung und Geräusche verursachen kann.
Kein Widerstand spürbar
Prüfen Sie, ob der Motor beim Verstellen des Widerstands läuft. Wenn nicht, prüfen Sie die Kabelverbindungen.
Display zeigt keine Werte an
Überprüfen Sie die Sensorkabel und die Kabel an der Rückseite des Displays auf korrekten Sitz.
Herzfreqenzmessung funktioniert nicht
Reinigen Sie die Sensoren an den Handgriffen und prüfen Sie die Kabelverbindungen zum Display.
Vor der Verwendung
- Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
- Platzieren Sie das Gerät auf einer ebenen, stabilen Fläche.
- Halten Sie einen Sicherheitsabstand von mindestens 0,5 m um das Gerät ein.
- Tragen Sie geeignete Sportkleidung.
- Prüfen Sie, ob das Gerät für den Innenbereich geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximales Benutzergewicht
- 165 kg. Überschreiten Sie dieses Gewicht nicht.
- Betriebstemperatur
- 10 °C bis 35 °C für den Betrieb.
- Lagertemperatur
- 5 °C bis 45 °C für die Lagerung.
Abbildungen und Diagramme
- Die Explosionszeichnung (Seite 25) hilft bei der Identifizierung von Ersatzteilen.
- Die Montageanleitung (Seiten 6-14) zeigt die schrittweise Installation der Komponenten.
Modellkompatibilität
- Das Gerät unterstützt Apps wie iConsole+ und Kinomap via QR-Code-Scan.
- Die Konsole verfügt über einen Lautsprecher für MP3-Wiedergabe via Audiokabel, liest jedoch keine Speicherkarten.
