Bedienungsanleitung für Rudergerät Reebok i-rower 2.5e

Erfahren Sie, wie Sie Ihr Reebok i-rower 2.5e Rudergerät sicher aufbauen, zusammenklappen und korrekt für Ihr Training nutzen. Vollständige Anleitung mit Ersatzteilliste.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Reebok i-rower 2.5e ist ein Rudergerät für den Heimbereich. Die Anleitung beschreibt den Aufbau, die sichere Handhabung, den Klappmechanismus sowie die Wartung und Ersatzteilbestellung. S. 1, 4, 13, 14

Wichtigste Schritte

Aufklappen des Geräts S. 13
Zusammenklappen des Geräts S. 14

Erste Inbetriebnahme

Vor dem ersten Training sicherstellen, dass das Gerät korrekt aufgebaut und eingestellt ist. S. 4

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Endkappe rastet nicht ein

Gleitschiene am hinteren Ende anheben, Standfuß einklappen und Schiene bewegen, bis die Endkappe mit einem 'Click' einrastet.

S. 13

Wartung und Reset

Regelmäßige Wartung S. 5, 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max. Benutzergewicht	120 kg	Maximale Belastungsgrenze	S. 4, 8
Netzspannung	230V, 50Hz	Erforderliche Stromversorgung	S. 5, 9

Wo es im PDF steht

Sicherheitshinweise S. 4, 5, 8, 9
Montage & Klappmechanismus S. 10, 11, 12, 13
Ersatzteilliste S. 17, 18, 19

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 14

Seite 16

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Aufbau, die Bedienung und die Wartung Ihres Reebok i-rower 2.5e Rudergeräts. Das Gerät ist ausschließlich für den Heimbereich konzipiert und für ein maximales Körpergewicht von 120 kg getestet. Bitte lesen Sie die Sicherheitshinweise vor der ersten Nutzung sorgfältig durch.

Sicherheitshinweise

Das Gerät darf nur von Personen mit einem Gewicht von maximal 120 kg genutzt werden.
Stellen Sie das Gerät auf einen ebenen, rutschfesten Untergrund.
Schützen Sie das Gerät vor Feuchtigkeit und Staub; nicht in Garagen oder in der Nähe von Wasser aufstellen.
Bei gesundheitlichen Einschränkungen konsultieren Sie vor dem Training Ihren Arzt.
Stoppen Sie das Training sofort bei Übelkeit, Brustschmerzen oder Atemnot.
Verwenden Sie das Gerät nicht ohne Schuhe.

Aufklappen und Zusammenklappen

Das Gerät verfügt über einen Klappmechanismus zur platzsparenden Aufbewahrung.

Aufklappen

Ziehen Sie an der Endkappe, um die Gleitschiene aus der vertikalen Position zu lösen. Klappen Sie die Schiene herunter, bis die Endkappe mit einem hörbaren "Click" einrastet. Klappen Sie anschließend den Standfuß aus und drücken Sie die Plastikklappe herunter, um die Schiene zu fixieren.

Zusammenklappen

Ziehen Sie die Plastikklappe nach oben, heben Sie das hintere Ende der Gleitschiene leicht an und klappen Sie den Standfuß ein. Ziehen Sie an der Endkappe, um die Arretierung zu lösen, und klappen Sie die Schiene nach oben, bis sie einrastet. Das Gerät kann nun auf den Transportrollen bewegt werden.

Richtige Körperhaltung

Beginnen Sie in der Sitzposition mit angewinkelten Knien. Beugen Sie sich leicht mit gestreckten Armen nach vorne und greifen Sie den Handgriff. Drücken Sie sich in einer fließenden Bewegung mit gestrecktem Rücken nach hinten, indem Sie sich mit den Beinen abstoßen, und ziehen Sie den Handgriff zur Brust. Vermeiden Sie eine Überstreckung der Knie und ein zu weites Zurücklehnen.

Wartung und Pflege

Führen Sie alle 1 bis 2 Monate eine Kontrolle aller Schrauben und Muttern durch.
Tauschen Sie beschädigte oder verschlissene Bauteile sofort aus.
Verwenden Sie nur Reebok Originalersatzteile.
Ziehen Sie bei allen Reparatur-, Wartungs- und Reinigungsarbeiten den Netzstecker.

Praktische Hilfe

Typische Probleme

Endkappe rastet beim Aufklappen nicht ein

Heben Sie die Gleitschiene am hinteren Ende leicht an, klappen Sie den Standfuß ein und bewegen Sie die Schiene vorsichtig auf und ab, bis die Endkappe mit einem 'Click' einrastet.

Gerät steht instabil

Verwenden Sie die Höhen-Einstellkappen an der hinteren Querstütze, um das Gerät auszurichten.

Vor der Verwendung

Prüfen Sie alle Schrauben und Muttern auf festen Sitz.
Stellen Sie sicher, dass das Gerät auf einem ebenen, rutschfesten Untergrund steht.
Vergewissern Sie sich, dass die Endkappe der Gleitschiene korrekt eingerastet ist.
Stellen Sie sicher, dass die vorderen Transportrollen korrekt positioniert sind.
Prüfen Sie, ob das richtige Steckernetzteil angeschlossen ist.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximales Benutzergewicht: 120 kg
Netzspannung: 230V, 50Hz

Abbildungen und Diagramme

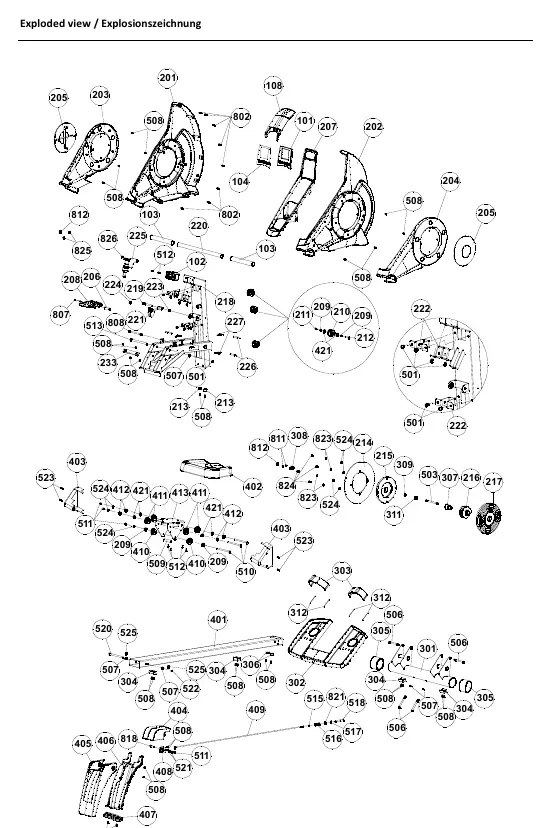

Die Explosionszeichnung auf Seite 16 hilft bei der Identifizierung von Ersatzteilen.
Die Abbildungen A-C auf Seite 13 zeigen den korrekten Aufklappvorgang.

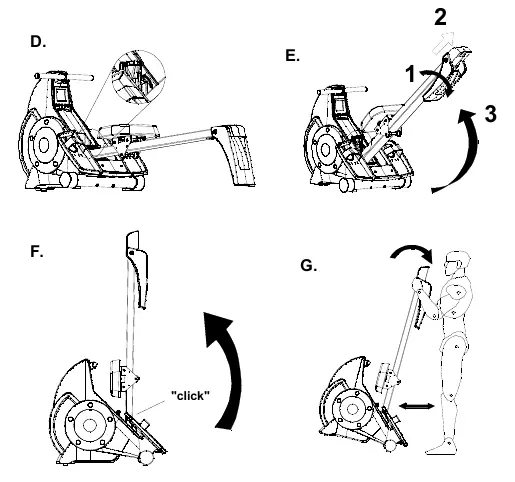

Die Abbildungen D-G auf Seite 14 zeigen den korrekten Zusammenklappvorgang.

Modellkompatibilität

Nur für den Heimbereich geeignet.
Nicht für gewerbliche Nutzung oder Vermietung zugelassen.
