Bedienungsanleitung für Costway SuperFit Sit-up-Bank

Detaillierte Montageanleitung und Bedienungshinweise für die Costway SuperFit Sit-up-Bank. Erfahren Sie, wie Sie das Gerät sicher aufbauen und nutzen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Montage der Costway SuperFit Sit-up-Bank erfolgt durch das Aufklappen der Bügel, das Verbinden der Rahmenteile mittels Schlossschrauben und Pflaumenknöpfen sowie die Sicherung mit dem Zugring-Riegel. S. 2

Wichtigste Schritte

  • Montage der Rahmenkonstruktion S. 2

Probleme und Lösungen

Instabiler Stand

Schrauben und Zugring-Riegel auf festen Sitz prüfen.

S. 2

Wo es im PDF steht

  • Titelseite S. 1
  • Teileliste und Montage S. 2
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält die Montageanleitung für die Costway SuperFit Sit-up-Bank. Bitte stellen Sie sicher, dass alle Teile vor der Montage vorhanden sind und das Gerät auf einer ebenen Fläche aufgebaut wird.

Teileliste

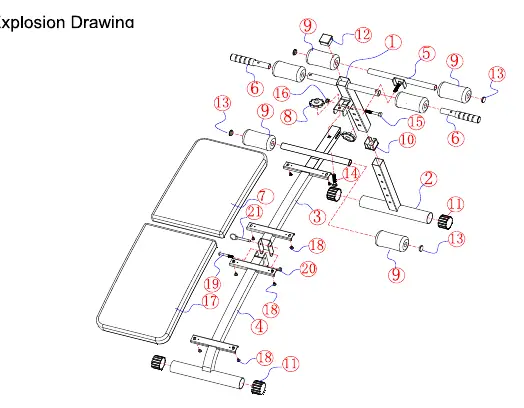

Explosionszeichnung der Sit-up-Bank
Explosionszeichnung der Sit-up-Bank
  • 1: Vorderer Bügel
  • 2: Vorderfußrohr
  • 3: Zwischenbügel
  • 4: Hintere Stütze
  • 5: Hakenständer
  • 6: Griff
  • 7: Mittleres Polsterbrett
  • 8: Pflaumenknopf
  • 9: Schaumstoff
  • 10: Reduzierhülse
  • 11: Runder Fußschutz
  • 12: Quadratischer Rohrstopfen
  • 13: Runder Rohrstopfen
  • 14: Schlossschraube
  • 15: M10*50 Schrauben
  • 16: M10 Muttern
  • 17: Hinteres Polsterbrett
  • 18: M6*10 Schrauben
  • 19: M8*50 Schrauben
  • 20: M8 Muttern
  • 21: Zugring-Riegel

Montageanleitung

  1. Nehmen Sie das Gerät aus der Verpackung. Klappen Sie den vorderen Bügel (1) nach vorne und den hinteren Bügel (4) nach hinten.
  2. Verwenden Sie die Schlossschraube (14), um den vorderen Bügel und den Zwischenbügel zu verbinden. Ziehen Sie diese mit dem Pflaumenknopf (8) fest.
  3. Führen Sie den Hakenständer (5) durch das vordere Bügelrohr (1) und das vordere Fußrohr (2) entsprechend der gewünschten Höhe und fixieren Sie ihn mit dem Pflaumenknopf (8).
  4. Setzen Sie die beiden Griffe (6) in das Rohr (1) ein.
  5. Führen Sie den Zugring-Riegel (21) in das mittlere Bügel- und das hintere Bügelquerloch ein, um die Konstruktion zu sichern.

Praktische Hilfe

Typische Probleme

Instabiler Stand

Überprüfen Sie, ob alle Schrauben fest angezogen sind und der Zugring-Riegel korrekt eingerastet ist.

Fehlende Teile

Kontaktieren Sie den Kundendienst für Ersatzteile.

Vor der Verwendung

  • Überprüfen Sie alle Teile anhand der Liste.
  • Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
  • Prüfen Sie den festen Sitz des Zugring-Riegels.
  • Stellen Sie sicher, dass die Polster korrekt montiert sind.
