Bedienungsanleitung für Uperfect 16 Zoll 120Hz Tragbarer Monitor

Wichtige Informationen aus der Anleitung

Um eine stabile Stromversorgung zu gewährleisten, wird die Verwendung des Original-Netzteils empfohlen. Stellen Sie sicher, dass der USB-C-Anschluss Ihres Quellgeräts (Laptop/Smartphone) die Übertragung von Video- und Audiosignalen unterstützt (Thunderbolt 3 oder USB 3.1). Falls dies nicht der Fall ist, muss eine HDMI-Verbindung mit externer Stromversorgung genutzt werden.

Lieferumfang und Produktübersicht

Im Lieferumfang enthalten sind der tragbare Monitor, ein Netzteil, ein Smart Cover, ein Mini-HDMI-auf-HDMI-Kabel sowie ein USB-C-auf-USB-C-Kabel. Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:

• Power/Back-Taste: Langes Drücken zum Ein-/Ausschalten, kurzes Drücken für Zurück-Funktion.
• Pulley-Button: Drehregler zur Navigation im OSD-Menü, Lautstärkeregelung und Helligkeitseinstellung.
• Anschlüsse: 3,5mm Audio-Klinke, zwei voll funktionsfähige USB-C-Ports (Strom und Signal), Mini-HDMI-Port, OTG-Port (für Maus/Tastatur).
• VESA: 75x75mm Montagevorrichtung (M4x4mm).

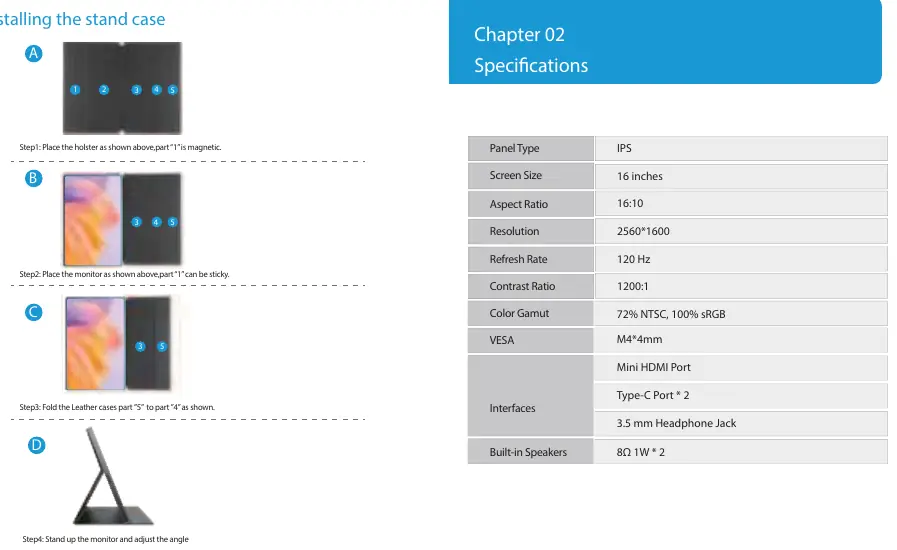

Installation des Standfußes

Der Monitor wird mit einem magnetischen Smart Cover geliefert, das als Standfuß dient:

1. Platzieren Sie das Cover flach und legen Sie den Monitor auf den magnetischen Teil (Teil 1).
2. Falten Sie den Lederteil (Teil 5) auf Teil 4, um eine stabile Stütze zu bilden.
3. Stellen Sie den Monitor auf und passen Sie den Winkel an.

Anschlussmöglichkeiten

Der Monitor unterstützt zwei Hauptverbindungsarten:

• USB-C-Signalübertragung: Verbinden Sie das Gerät direkt über USB-C. Prüfen Sie, ob Ihr Gerät "Full Featured" USB-C unterstützt.
• HDMI-Signalübertragung: Verbinden Sie den Monitor via Mini-HDMI. Da HDMI keine ausreichende Stromversorgung bietet, muss zusätzlich ein USB-C-Kabel an eine externe Stromquelle angeschlossen werden.

Einrichtung unter Windows 10

Um den Monitor als erweiterten oder duplizierten Bildschirm zu nutzen:

• Rechtsklick auf den Desktop und "Anzeigeeinstellungen" wählen.
• Unter "Mehrere Anzeigen" den gewünschten Modus (Erweitern oder Duplizieren) auswählen.
• Alternativ: Windows-Taste + P drücken, um das Projektionsmenü schnell zu öffnen.
• Zur Bildschirmdrehung: In den Anzeigeeinstellungen unter "Ausrichtung" zwischen Quer- oder Hochformat wählen.

Bildschirmeinstellungen (OSD)

Drücken Sie den Pulley-Button, um das OSD-Menü zu öffnen. Hier können Sie Helligkeit, Kontrast, Farbtemperatur, Bildmodus und Reset-Optionen konfigurieren. Scrollen Sie zur Navigation und drücken Sie den Button zur Bestätigung.

Fehlerbehebung

Bei Problemen wie "Kein Signal" oder plötzlichem Ausschalten bei hoher Helligkeit ist meist die Stromversorgung unzureichend. Verwenden Sie in diesem Fall zwingend ein externes Netzteil. Bei Verbindungsproblemen mit Konsolen wie der Xbox beachten Sie, dass diese kein 2K unterstützen; stellen Sie die Auflösung manuell in den Konsoleneinstellungen ein.
