Bedienungsanleitung für LG LED LCD Monitor 20MK4, 22MK4, 24MK4, 27MK4 Serie

Schnellstartanleitung und Benutzerhandbuch für LG LED LCD Monitore der 20MK4, 22MK4, 24MK4 und 27MK4 Serie. Erfahren Sie mehr über Montage, Anschluss, OSD-Einstellungen und technische Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieses Handbuch beschreibt die Einrichtung, Bedienung und Fehlerbehebung für die LG LED LCD Monitore der MK4-Serie (20, 22, 24, 27 Zoll). S. 1, 2

Wichtigste Schritte

Montage des Standfußes S. 9, 10
Anschluss an PC S. 14

Erste Inbetriebnahme

Monitor mit Joystick einschalten, Kabel anschließen, Treiber installieren. S. 6, 11, 14

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Kein Bild

Stromkabel und Signalkabel prüfen.

S. 21

Bild flackert

Empfohlene Auflösung (1080P) einstellen.

S. 21

Wartung und Reset

Einstellungen zurücksetzen über das OSD-Menü (General > Reset). S. 20

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	19V	Betriebsspannung	S. 22, 23, 25, 26
Neigungswinkel	-5° bis 20°	Einstellbarer Neigungswinkel des Bildschirms	S. 12, 22, 24, 25

Wo es im PDF steht

Bedienung S. 6, 16
Technische Daten S. 22, 23, 24, 25

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Handbuch dient als Leitfaden für die LG LED LCD Monitore der 20MK4, 22MK4, 24MK4 und 27MK4 Serie. Es enthält Anweisungen zur sicheren Montage, zum Anschluss an Computer oder AV-Geräte sowie zur Konfiguration der Bildschirmeinstellungen über das OSD-Menü. Bitte verwenden Sie nur Originalkomponenten, um Schäden am Gerät oder Verletzungen zu vermeiden.

Montage und Vorbereitung

Vor der Verwendung sollten Sie prüfen, ob alle Komponenten (Standfuß, Standkörper, Schrauben, Kabel) im Lieferumfang enthalten sind. Legen Sie den Monitor zum Schutz des Bildschirms während der Montage auf eine weiche Unterlage.

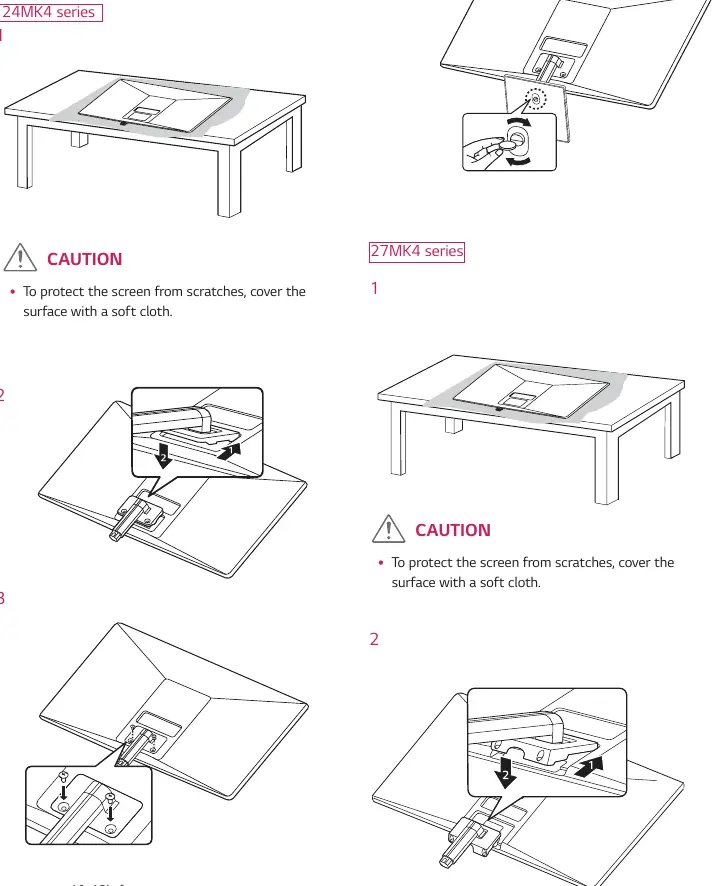

Standfuß montieren: Befestigen Sie den Standkörper am Standfuß mit den mitgelieferten Schrauben. Das empfohlene Drehmoment beträgt 10-12 kgf.
Wandmontage: Der Monitor unterstützt VESA-Standardhalterungen (75x75 mm für 20/22/24MK4, 100x100 mm für 27MK4). Verwenden Sie nur autorisierte Wandhalterungen und achten Sie darauf, dass die Schraubenlänge 8 mm nicht überschreitet.
Transport: Fassen Sie den Monitor am Rahmen an, nicht am Panel selbst. Vermeiden Sie Druck auf den Bildschirm.

Anschluss des Monitors

Der Monitor verfügt über verschiedene Eingangsanschlüsse:

HDMI: Überträgt digitale Video- und Audiosignale. Verwenden Sie zertifizierte High-Speed-HDMI-Kabel.
D-SUB: Überträgt analoge Videosignale.
Kopfhöreranschluss: Zum Anschluss von Peripheriegeräten.

Bedienung über den Joystick

Der Monitor wird über einen Joystick an der Unterseite gesteuert:

Einschalten: Joystick einmal drücken.
Ausschalten: Joystick gedrückt halten.
Lautstärke: Joystick nach links oder rechts bewegen (nur bei HDMI).
Menü: Joystick drücken, um das Hauptmenü zu öffnen und Einstellungen vorzunehmen.

Bildschirmeinstellungen und OSD

Über das OSD-Menü können Sie verschiedene Parameter anpassen:

Picture Mode: Optimierung für verschiedene Inhalte (Reader, Photo, Cinema, Game, etc.).
Game Adjust: Einstellungen wie Response Time (Reaktionszeit) und FreeSync (nur bei unterstützten Modellen und HDMI).
Black Stabilizer: Hellt dunkle Bereiche in Spielen auf, um Objekte besser zu erkennen.
Super Resolution+: Verbessert die Bildschärfe bei niedriger Auflösung.

Fehlerbehebung

Kein Bild: Prüfen Sie, ob das Stromkabel korrekt angeschlossen ist und ob der PC ein Signal sendet.
NO SIGNAL: Überprüfen Sie das Signalkabel zwischen PC und Monitor.
Bild flackert: Stellen Sie sicher, dass die empfohlene Auflösung (z. B. 1920x1080 bei 60Hz) eingestellt ist.

Praktische Hilfe

Typische Probleme

Kein Bild auf dem Bildschirm

Prüfen Sie, ob das Stromkabel fest sitzt und der PC eingeschaltet ist.

Meldung 'NO SIGNAL'

Überprüfen Sie das HDMI- oder D-SUB-Kabel auf festen Sitz und ob der PC ein Signal ausgibt.

Bild flackert

Stellen Sie die empfohlene Auflösung (1080P) in den Windows-Anzeigeeinstellungen ein.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit.
Verwenden Sie nur Original-Netzteile und Kabel.
Legen Sie den Monitor zur Montage auf eine weiche Unterlage.
Achten Sie auf ausreichende Belüftung (mind. 100 mm Abstand zur Wand).

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Black Stabilizer: Erhöht die Helligkeit in dunklen Bildbereichen, um Gegner in Spielen besser zu sehen.
VESA-Standard: Standardisierte Bohrungen für Wandhalterungen (75x75mm oder 100x100mm).

Abbildungen und Diagramme

Joystick-Bedienung: Drücken für Ein/Aus, Bewegen für Lautstärke und Menünavigation.
Anschlussfeld: DC-IN (Strom), HDMI, D-SUB, Kopfhörerbuchse.

Modellkompatibilität

FreeSync erfordert eine kompatible AMD-Grafikkarte.
Für Macintosh-Geräte ist bei D-SUB-Anschluss ein separater Adapter erforderlich.
