Bedienungsanleitung für Digital IQ Car Audio System 12E2C
Erfahren Sie, wie Sie Ihr Digital IQ Car Audio System 12E2C bedienen, einrichten und Fehler beheben. Vollständiger Leitfaden zu Bluetooth, Navigation, Audioeinstellungen und Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument bietet eine Anleitung zur Bedienung und Installation des Digital IQ Car Audio Systems 12E2C. Es deckt die grundlegende Konfiguration, Bluetooth-Verbindungen, Navigationseinstellungen und die Fehlerbehebung ab.

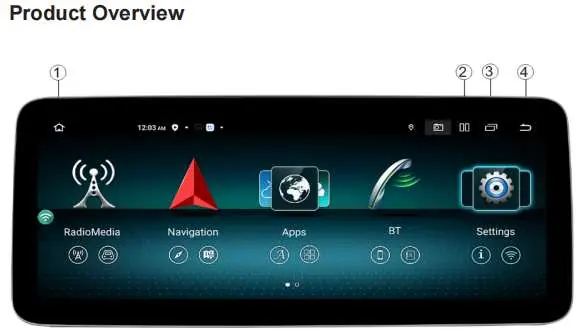

Produktübersicht
Das Gerät verfügt über eine Touchscreen-Oberfläche. Auf der Rückseite befinden sich Anschlüsse für USB, GPS-Antenne, Rückfahrkamera, externes Mikrofon und ISO-Ports. Zum Lieferumfang gehören unter anderem ein Stromkabel, eine GPS-Antenne, eine Audio-Switching-Box (nur für NTG 5.0) und ein externes Mikrofon.
Grundlegende Bedienung
- Ein-/Ausschalten: Das Gerät schaltet sich ein, wenn ACC verbunden ist. Zum Ausschalten Motor abstellen und Zündschlüssel abziehen.
- Lautstärke: Anpassung über die VOL+/VOL- Tasten oder das Display.
- Kamera: Das Display schaltet automatisch auf die Rückfahrkamera um, wenn der Rückwärtsgang eingelegt wird.

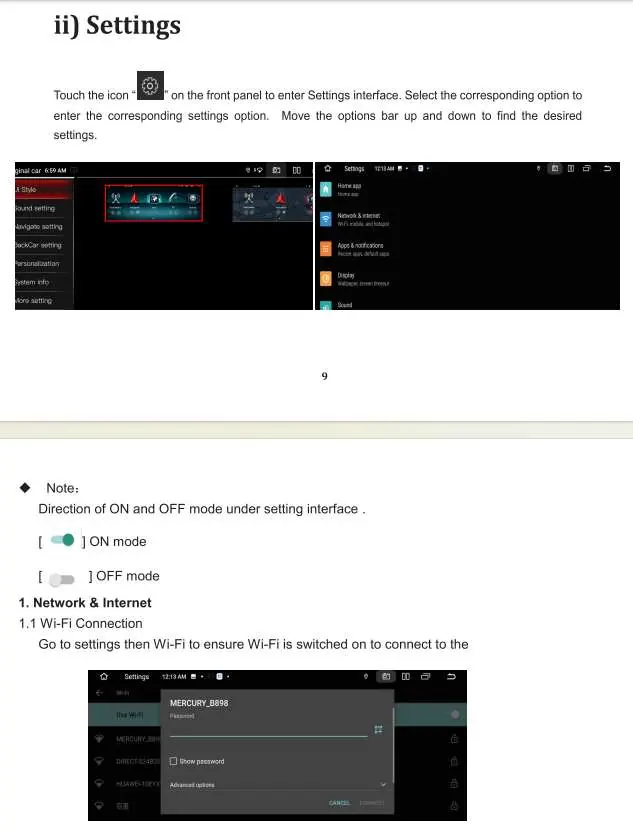

Einstellungen
Über das Einstellungsmenü (Zahnrad-Symbol) können verschiedene Parameter angepasst werden:
- Netzwerk & Internet: Wi-Fi-Verbindung herstellen.
- Sound: Anpassung von Balance, Loudness und verschiedenen Sound-Effekten.
- Display: Helligkeit und Hintergrundbeleuchtung anpassen.
- Navigation: Auswahl der Navigationsanwendung und Verknüpfung mit der Navigationstaste.

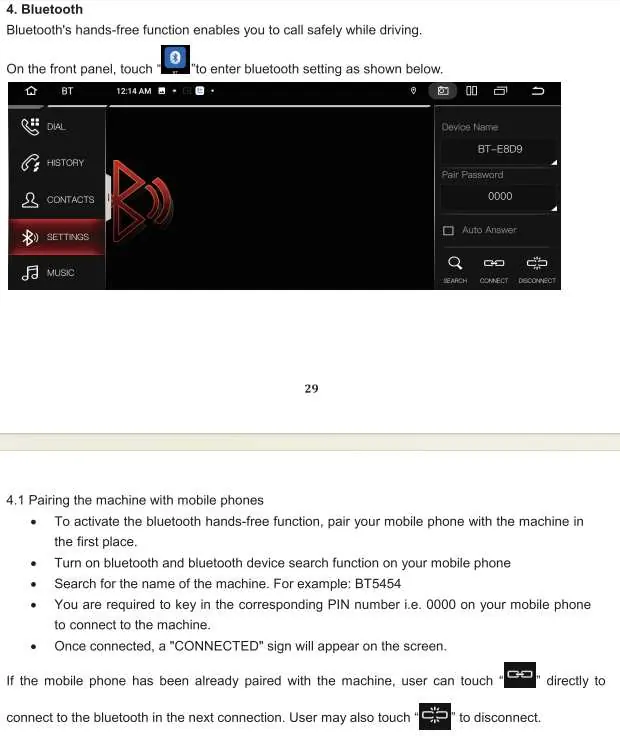

Bluetooth-Funktionen
Das System unterstützt Freisprechen und Musik-Streaming.
- Bluetooth auf dem Mobiltelefon aktivieren und nach dem Gerät (z.B. BT5454) suchen.
- PIN 0000 eingeben.
- Nach erfolgreicher Kopplung können Kontakte synchronisiert und Anrufe direkt über das Display getätigt werden.
Installation der GPS-Antenne
Die GPS-Antenne sollte auf einer ebenen Fläche (Armaturenbrett oder Heckablage) mit freier Sicht zum Himmel installiert werden. Vermeiden Sie die Installation hinter getöntem Glas, da dies das Signal schwächen kann. Stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie die Antenne anschließen.

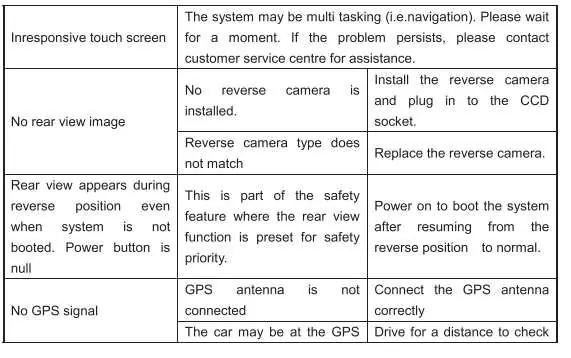

Fehlerbehebung
Bei Problemen wie einem nicht reagierenden Touchscreen oder fehlendem GPS-Signal prüfen Sie zunächst die Kabelverbindungen. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Zündschlüssel prüfen, ACC-Verbindung sicherstellen, Sicherung prüfen.
Kein Rückfahrkamerabild
Kamera korrekt anschließen, Kameratyp in den Einstellungen prüfen.
Kein GPS-Signal
GPS-Antenne auf korrekten Anschluss prüfen, freie Sicht zum Himmel sicherstellen.
Vor der Verwendung
- Sicherstellen, dass das System ausgeschaltet ist, bevor Kabel angeschlossen werden.
- GPS-Antenne auf einer ebenen Fläche mit freier Sicht zum Himmel installieren.
- Sicherstellen, dass die Rückfahrkamera korrekt mit dem CCD-Anschluss verbunden ist.
Technische Daten in der Praxis
- Betriebstemperatur
- -10°C bis +50°C
- Lagertemperatur
- -20°C bis +80°C
Abbildungen und Diagramme

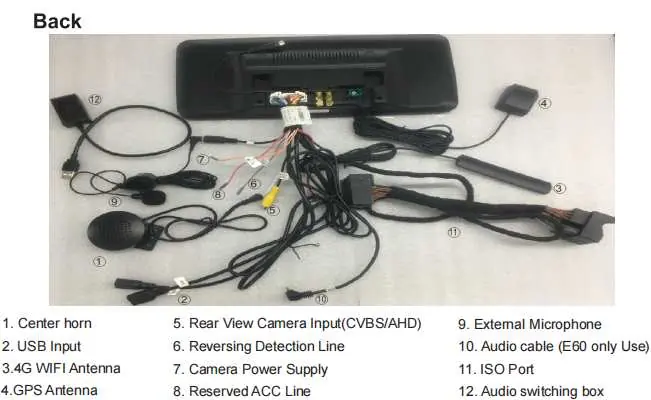

- Die Rückseite zeigt Anschlüsse für USB, GPS-Antenne, Rückfahrkamera und externes Mikrofon.
Modellkompatibilität
- Bluetooth-Kompatibilität kann je nach Mobiltelefonmodell variieren.
