Bedienungsanleitung für TP-Link 10/100Mbps WDM Media Converter TL-FC111PB-20
Schnelle Anleitung für den TP-Link 10/100Mbps WDM Media Converter. Erfahren Sie, wie Sie Geräte mit und ohne optische Schnittstellen anschließen, LED-Statusanzeigen verstehen und die technischen Spezifikationen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der TP-Link 10/100Mbps WDM Media Converter (Modell TL-FC111PB-20) dient zur Erweiterung Ihres Ethernet-Netzwerks. Das Gerät unterstützt PoE (Power over Ethernet) mit einer maximalen Ausgangsleistung von 15,4 W. Bitte beachten Sie, dass PoE-Geräte, die mehr als 15,4 W benötigen, nicht unterstützt werden.
LED-Anzeigen
Die LEDs am Gerät geben Auskunft über den aktuellen Betriebsstatus:
- PWR: Leuchtet bei eingeschaltetem Gerät, aus bei ausgeschaltetem Gerät.
- Link/Act: Leuchtet bei einer gültigen Verbindung, blinkt bei Datenübertragung, aus bei ungültiger Verbindung.
- PoE: Leuchtet bei normaler Stromversorgung, aus bei abnormaler Stromversorgung oder fehlender Stromversorgung.
Anschluss-Szenarien
Das Gerät kann in verschiedenen Netzwerkkonfigurationen eingesetzt werden:
- Szenario 1 (Geräte mit optischen Schnittstellen): Verbinden Sie ein Ethernet-Gerät mit optischer Schnittstelle über ein LC-SC-Glasfaserkabel mit dem Media Converter. Der Media Converter wird dann über ein Twisted-Pair-Kabel mit dem Powered Device (z. B. IP-Kamera oder Access Point) verbunden.
- Szenario 2 (Geräte ohne optische Schnittstellen): Hierbei werden zwei Media Converter verwendet. Ein Converter wird mit dem Ethernet-Gerät verbunden, der zweite mit dem Powered Device. Beide Converter werden untereinander über ein SC-SC-Glasfaserkabel verbunden.
Technische Daten
Wichtige Spezifikationen des Geräts:
- Standards: IEEE 802.3, 802.3i, 802.3u, 802.3af.
- Anschlüsse: 1x SC-Glasfaser, 1x RJ45.
- Glasfaser: 9/125 μm Singlemode-Faser, Reichweite bis zu 20 km.
- Wellenlänge: 1310 nm TX, 1550 nm RX.
- PoE-Leistung: 802.3af, bis zu 15,4 W.
- Betriebstemperatur: 0 °C bis 50 °C.
Sicherheitshinweise
Bitte beachten Sie folgende Sicherheitshinweise für den Betrieb:
- Halten Sie das Gerät von Wasser, Feuer, Feuchtigkeit und heißen Umgebungen fern.
- Versuchen Sie nicht, das Gerät zu zerlegen, zu reparieren oder zu modifizieren.
- Verwenden Sie nur die mitgelieferten Netzteile.
- Blicken Sie nicht direkt in den Strahl oder in den optischen Anschluss des Transceivers, da dies Ihre Sehkraft schädigen kann.
Praktische Hilfe
Typische Probleme
PoE-Gerät funktioniert nicht
Stellen Sie sicher, dass das Gerät nicht mehr als 15,4 W benötigt, da dies das Limit des TL-FC111PB-20 ist.
Link/Act LED ist aus
Dies deutet auf eine ungültige Verbindung hin. Überprüfen Sie die Kabelverbindungen und die Kompatibilität der angeschlossenen Geräte.
Vor der Verwendung
- Prüfen Sie, ob Ihr PoE-Gerät den Standard 802.3af unterstützt und maximal 15,4 W benötigt.
- Stellen Sie sicher, dass Sie ein 9/125 μm Singlemode-Glasfaserkabel verwenden.
- Verwenden Sie für die Ethernet-Verbindung Twisted-Pair-Kabel der Kategorie 3 oder höher (für 10BASE-T) bzw. Kategorie 5 oder höher (für 100BASE-TX).
- Stellen Sie sicher, dass das Netzteil in der Nähe des Geräts installiert und leicht zugänglich ist.
Technische Daten in der Praxis
- Übertragungsdistanz
- Maximale Reichweite über Glasfaser beträgt bis zu 20 km.
Abbildungen und Diagramme

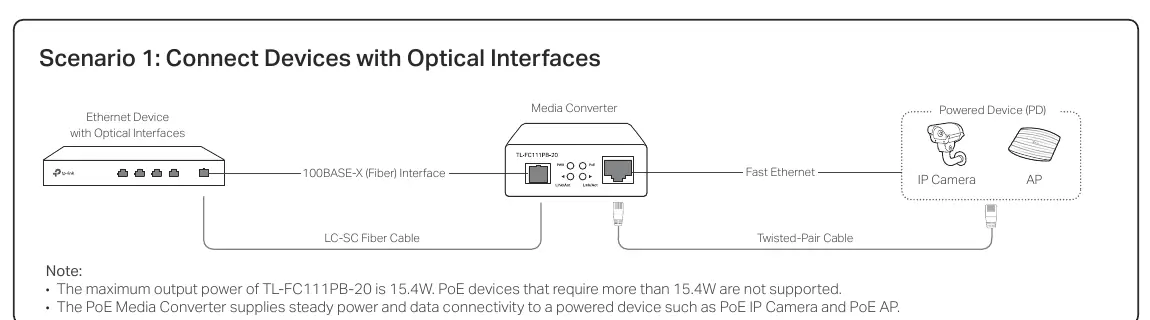

- Szenario 1 zeigt die direkte Verbindung eines Ethernet-Geräts mit optischem Port zu einem PoE-Endgerät über den Media Converter.

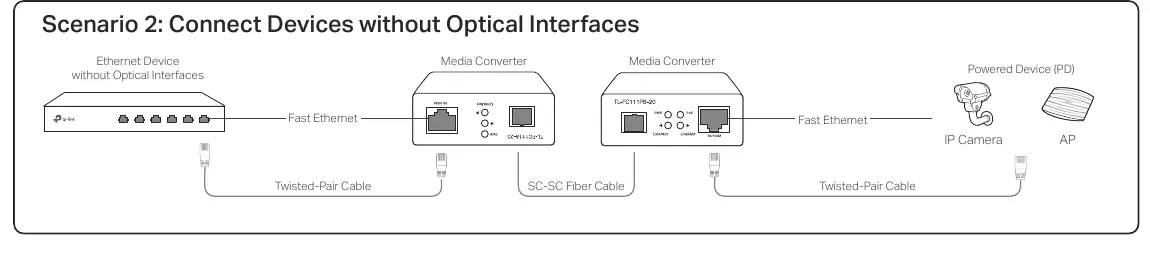

- Szenario 2 zeigt die Verbindung von zwei Ethernet-Geräten ohne optischen Port mittels zweier Media Converter und einem SC-SC-Glasfaserkabel.
Modellkompatibilität
- Nicht kompatibel mit PoE-Geräten, die mehr als 15,4 W benötigen.
- Erfordert 9/125 μm Singlemode-Glasfaser.
