Einbauanleitung für aFe POWER 76mm Drosselklappe 1GR-FE

Detaillierte Einbauanleitung für die aFe POWER 76mm Drosselklappe für Toyota 1GR-FE und 2GR-FKS Motoren. Enthält Montageschritte, Drehmomentspezifikationen und wichtige Hinweise zur Leerlaufanpassung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die aFe POWER 76mm Drosselklappe (P/N 46-39102) ist für den Einbau in spezifische Toyota V6-Modelle (1GR-FE/2GR-FKS) vorgesehen. Der Einbau erfordert das Trennen der Batterie, das Entfernen der alten Drosselklappe, die Montage des Adapters und der neuen Drosselklappe mit einem Drehmoment von 10 Nm. S. 1

Wichtigste Schritte

  • Drehmoment für Schrauben S. 1
  • Nachkontrolle S. 1

Erste Inbetriebnahme

  • Leerlaufanpassung S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment 10 Nm Anzugsdrehmoment für Drosselklappe und Adapter S. 1

Wo es im PDF steht

  • Einbauanleitung S. 1
  • Garantie und Rechtliches S. 2
Inhaltsverzeichnis

Wichtige Informationen zur Installation

Diese Anleitung beschreibt den Einbau der aFe POWER 76mm Drosselklappe für ausgewählte Toyota-Modelle mit 1GR-FE und 2GR-FKS Motoren. Bitte lesen Sie die gesamte Anleitung vor Beginn der Arbeiten sorgfältig durch.

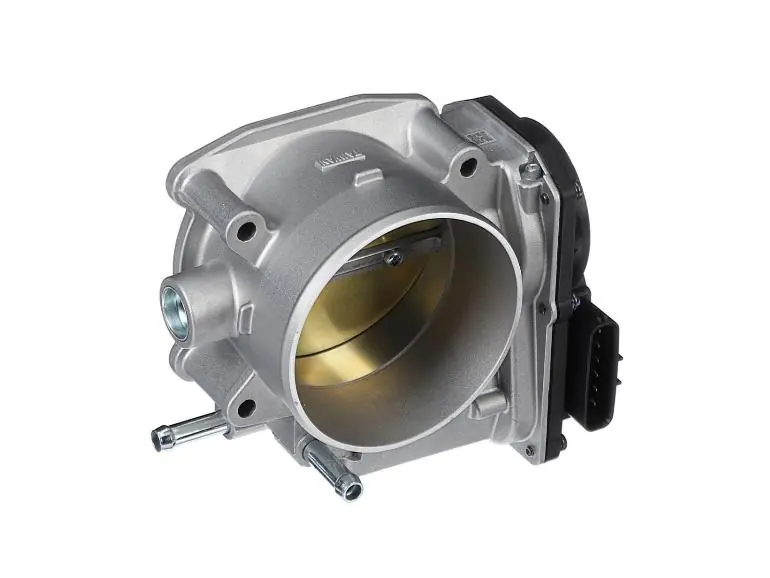

aFe POWER 76mm Drosselklappe
aFe POWER 76mm Drosselklappe

Wichtiger Hinweis: Nach dem Einbau kann der Leerlauf auf einigen Fahrzeugen zunächst erhöht sein. Das Steuergerät (ECU) lernt die neuen Parameter automatisch, was bis zu 800 Meilen (ca. 1287 km) in Anspruch nehmen kann.

Lieferumfang

  • 1x 76mm Drosselklappe
  • 1x Drosselklappen-Adapter (70mm auf 76mm)
  • 1x Drosselklappendichtung
  • 4x M6 x 1.0mm x 16mm Innensechskantschrauben

Einbauschritte

  1. Trennen Sie die Fahrzeugbatterie.
  2. Entfernen Sie die Motorabdeckung (falls vorhanden).
  3. Entfernen Sie das Luftansaugrohr.
  4. Klemmen Sie die Kühlmittel-Bypass-Schläuche mit einer Schlauchklemme ab und trennen Sie diese.
  5. Trennen Sie den elektrischen Stecker von der werksseitigen Drosselklappe.
  6. Entfernen Sie die vier Schrauben der Drosselklappe und bewahren Sie diese für die spätere Verwendung auf.
  7. Entfernen Sie die werksseitige Drosselklappe.
  8. Reinigen Sie die Dichtungsfläche am Ansaugkrümmer und ersetzen Sie die Dichtung bei Bedarf.
  9. Installieren Sie den mitgelieferten aFe Drosselklappen-Adapter mit den vier mitgelieferten M6-Schrauben am Ansaugkrümmer. Ziehen Sie die Schrauben mit 10 Nm (7 ft/lbf) fest.
  10. Installieren Sie die aFe 76mm Drosselklappe und die Dichtung am Adapter unter Verwendung der zuvor entfernten Schrauben. Ziehen Sie diese ebenfalls mit 10 Nm (7 ft/lbf) fest.
  11. Schließen Sie den elektrischen Stecker an die aFe Drosselklappe an.
  12. Schließen Sie die Kühlmittel-Bypass-Schläuche wieder an.
  13. Installieren Sie das Luftansaugrohr.
  14. Bringen Sie die Motorabdeckung wieder an.
  15. Schließen Sie die Batterie wieder an.

Nach der Installation

Überprüfen Sie nach 100-200 Meilen (ca. 160-320 km) alle Schrauben, Klemmen und Steckverbindungen auf festen Sitz.

Rechtliche Hinweise

Dieses Produkt ist derzeit nicht CARB-befreit und darf nicht in Kalifornien erworben oder in Fahrzeugen verwendet werden, die beim California Department of Motor Vehicles registriert sind.

Praktische Hilfe

Typische Probleme

Erhöhter Leerlauf nach dem Einbau

Dies ist normal, da das Steuergerät (ECU) die neuen Parameter lernen muss. Dies kann bis zu 800 Meilen Fahrtstrecke dauern.

Lose Schrauben oder Verbindungen

Überprüfen Sie nach 100-200 Meilen alle Schrauben, Klemmen und Steckverbindungen auf festen Sitz.

Vor der Verwendung

  • Trennen Sie die Fahrzeugbatterie.
  • Stellen Sie sicher, dass das Fahrzeug abgekühlt ist.
  • Überprüfen Sie, ob alle im Lieferumfang aufgeführten Teile vorhanden sind.
  • Halten Sie das notwendige Werkzeug bereit.
  • Bewahren Sie die werksseitigen Teile für eine spätere Verwendung auf.

Technische Daten in der Praxis

Drehmoment (Schrauben)
10 Nm (7 ft/lbf) für die Befestigung des Adapters und der Drosselklappe.

Modellkompatibilität

  • Nicht CARB-befreit.
  • Nicht für den Verkauf oder Gebrauch in Kalifornien (registrierte Fahrzeuge beim DMV) zugelassen.
  • Kompatibel mit Toyota 4Runner (2010-2023), FJ Cruiser (2010-2014), Tacoma (2016-2023), Tundra (2011-2014) mit 1GR-FE oder 2GR-FKS Motoren.
