Bedienungsanleitung für Thermaltake The Tower 900 Computergehäuse
Erfahren Sie, wie Sie das Thermaltake The Tower 900 Computergehäuse installieren. Diese Anleitung enthält Schritte zur Montage von Komponenten, Kühlung, Laufwerken und Kabelanschlüssen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Thermaltake The Tower 900 ist ein Super-Tower-Gehäuse. Die Anleitung beschreibt die Montage von Komponenten, Kühlung und Kabelanschlüssen. S. 1, 2, 3
Wichtigste Schritte
- Installation des Netzteils S. 7
- Installation des Mainboards S. 8
Probleme und Lösungen
Maximale Höhe beträgt 260 mm.
S. 3, 4Maximale Länge beträgt 400 mm.
S. 3, 4Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| CPU Cooler Height | 260 mm | Maximal zulässige Höhe | S. 3 |
| VGA Length | 400 mm | Maximal zulässige Länge | S. 3 |
| PSU Length | 220 mm | Maximal zulässige Länge | S. 3 |
Wo es im PDF steht
- Technische Daten S. 3
- Installationsanleitung S. 4, 5, 6, 7
- Kabelanschlüsse S. 10, 11, 12, 13
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit dem Einbau der Komponenten beginnen, beachten Sie bitte die folgenden Einschränkungen, um Schäden an Ihrer Hardware zu vermeiden:

- CPU-Kühler: Die maximale Höhe des CPU-Kühlers darf 260 mm nicht überschreiten.
- Grafikkarte (VGA): Die maximale Länge der Grafikkarte darf 400 mm nicht überschreiten.
- Netzteil (PSU): Die maximale Länge des Netzteils beträgt 220 mm.
- Audio-Anschluss: Stellen Sie sicher, dass Ihr Mainboard AC'97 oder HD Audio (Azalia) unterstützt, bevor Sie die Anschlüsse verbinden.
Technische Daten
Das Thermaltake The Tower 900 ist ein Super-Tower-Gehäuse mit den Abmessungen 752 x 423 x 483 mm. Es unterstützt Mainboards von Mini-ITX bis E-ATX. Das Gehäuse bietet umfangreiche Optionen für Luft- und Flüssigkeitskühlung.
Installationsschritte
Die Montage erfolgt in mehreren Schritten:

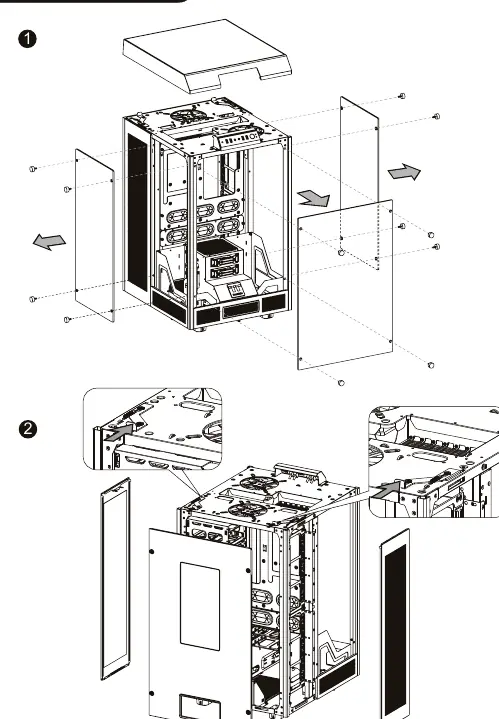

- Gehäuse-Demontage: Entfernen Sie die Seitenteile und Abdeckungen wie in der Anleitung beschrieben.

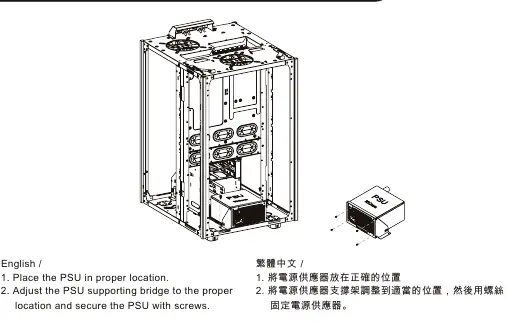

- Netzteil (PSU): Platzieren Sie das Netzteil an der vorgesehenen Stelle und sichern Sie es mit dem Stützbrücken-System.
- Mainboard: Installieren Sie das Mainboard in der vorgesehenen Position und befestigen Sie es mit den mitgelieferten Schrauben.

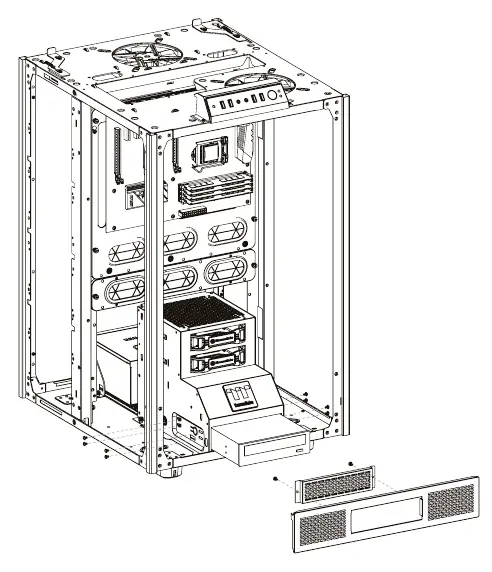

- Laufwerke: Das Gehäuse unterstützt 5,25"-Geräte sowie 3,5"- und 2,5"-Festplatten/SSDs. Nutzen Sie die entsprechenden HDD-Käfige oder Trays.
- PCI-Karten: Setzen Sie Erweiterungskarten in die PCI-Steckplätze ein und sichern Sie diese.
Kühlung und Lüfter
Das Gehäuse ist für komplexe Kühlsysteme ausgelegt:


- Luftkühlung: Unterstützt zahlreiche Lüfterkonfigurationen an Oberseite, Rückseite, Seiten und im HDD-Käfig.
- Flüssigkeitskühlung: Ermöglicht die Installation von Radiatoren bis zu 560 mm an den Seiten.

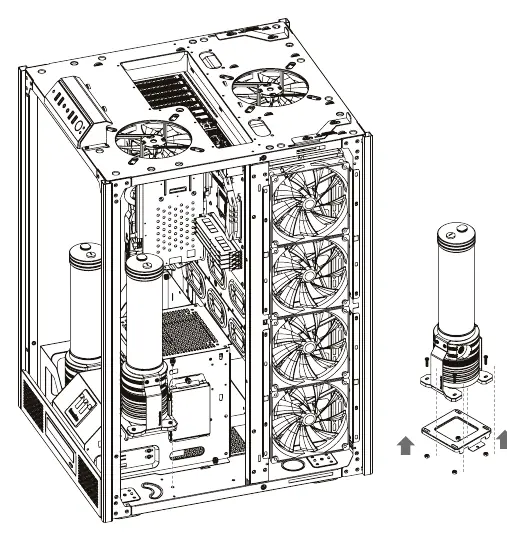

- Pumpeninstallation: Spezielle Halterungen für Pumpen sind vorgesehen.
Kabelanschlüsse
Verbinden Sie die Frontanschlüsse des Gehäuses mit dem Mainboard:
- Case LED: Verbinden Sie die LED- und Schalterkabel gemäß dem Handbuch Ihres Mainboard-Herstellers.
- USB 3.0: Schließen Sie das USB 3.0-Kabel an den entsprechenden Header auf dem Mainboard an.
- Audio: Verbinden Sie den Audio-Anschluss und wählen Sie im BIOS/Mainboard-Einstellungen den korrekten Modus (AC'97 oder HD Audio).
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Höhe des Kühlers 260 mm nicht überschreitet.
Die maximale Länge für Add-on-Karten beträgt 400 mm.
Prüfen Sie, ob Ihr Mainboard AC'97 oder HD Audio (Azalia) unterstützt und wählen Sie den korrekten Anschluss.
Vor der Verwendung
- Prüfen Sie die CPU-Kühler-Höhe (<260mm)
- Prüfen Sie die VGA-Länge (<400mm)
- Stellen Sie sicher, dass das Mainboard AC'97 oder HD Audio unterstützt
- Überprüfen Sie die PSU-Länge (<220mm)
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- CPU Cooler Height
- Maximal zulässige Höhe des CPU-Kühlers: 260 mm
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Demontage der Gehäuseteile.

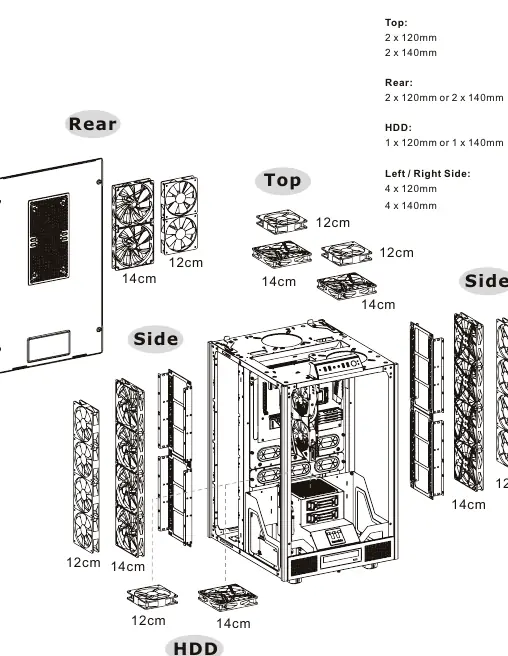

- Diagramme zeigen die korrekte Platzierung der Lüfter und Radiatoren für Luft- und Flüssigkeitskühlung.
- Pin-Belegungsdiagramme für Audio-Anschlüsse (AC'97 vs. Azalia) helfen bei der korrekten Verkabelung.
Modellkompatibilität
- Unterstützt Mainboards: Mini ITX, Micro ATX, ATX, E-ATX.
- Unterstützt Standard PS2 Netzteile.
