Bedienungsanleitung für TESY EV 11S Warmwasserspeicher

Schnellstartanleitung und Installationshandbuch für den TESY EV 11S Warmwasserspeicher. Erfahren Sie alles über Montage, Wasseranschluss, Wartung und Sicherheit.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung ist ein wesentlicher Bestandteil des TESY EV 11S Warmwasserspeichers. Die Installation und Inbetriebnahme muss zwingend durch qualifiziertes Fachpersonal gemäß den örtlichen Vorschriften erfolgen. Eine unsachgemäße Installation kann zu schweren Verletzungen oder Sachschäden führen. Das Gerät ist ausschließlich für die Erwärmung von Trinkwasser in geschlossenen Systemen vorgesehen.

Produktbeschreibung

Der Warmwasserspeicher ist je nach Modell mit einem oder zwei Wärmetauschern ausgestattet. Er verfügt über Anschlüsse für Temperaturfühler (TS1, TS2, TS3), einen Anschluss für eine Zirkulationsleitung (R) und einen Anschluss für ein elektrisches Heizelement (EE). Ein Flansch an der Seite ermöglicht die Wartung und Reinigung des Behälters.

Montage und Anschluss

Die Speicher werden auf Transportpaletten geliefert. Falls der Boden eben und trocken ist, kann die Palette montiert bleiben. Andernfalls muss sie entfernt werden: Das Gerät in horizontale Lage bringen, die drei Befestigungsschrauben lösen, die verstellbaren Füße montieren und das Gerät anschließend vertikal ausrichten.

Installation der Isolierung

Bei Modellen mit 800-2000 Litern muss die Isolierung bei einer Raumtemperatur von mindestens 18°C installiert werden. Die Isolierung sollte mindestens eine Stunde vor der Montage bei dieser Temperatur gelagert werden. Die beiden Seiten des Reißverschlusses müssen gleichmäßig zusammengezogen werden, wobei darauf zu achten ist, dass die Öffnungen für die Anschlüsse korrekt positioniert bleiben.

Zusätzliches Montagefoto von Seite 50
Zusätzliches Montagefoto von Seite 50
Zusätzliches Montagefoto von Seite 51
Zusätzliches Montagefoto von Seite 51

Wasseranschluss

Der Anschluss an das Wasserversorgungsnetz muss gemäß einem Projekt eines HVAC-Planers erfolgen. Obligatorische Elemente sind ein Absperrventil, ein Druckregler (bei Netzdruck über 6 bar), ein Rückflussventil und ein Sicherheitsventil. Ein Ausdehnungsgefäß ist zwingend erforderlich, um Wasserverluste durch das Sicherheitsventil zu vermeiden.

Anschluss der Wärmetauscher

Die Wärmetauscher (IS1/OS1, IS2/OS2) müssen an das Heizungssystem angeschlossen werden. Vor der Inbetriebnahme muss das System vollständig entlüftet werden. Die maximale Temperatur des Wärmeträgers darf 110°C nicht überschreiten, der maximale Druck beträgt 0,6 MPa.

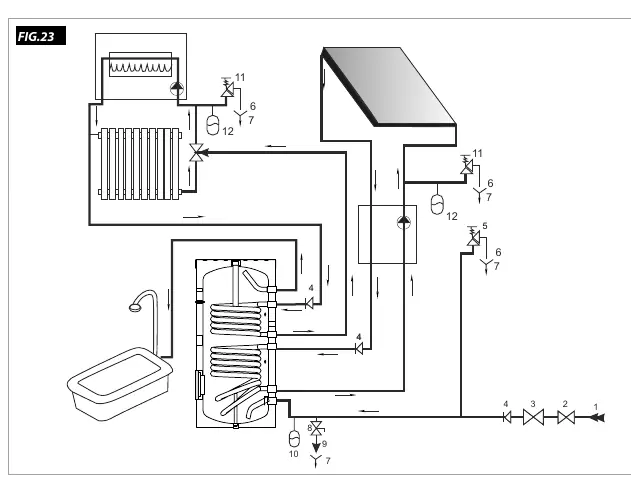

Anschlussschema (Fig. 23)
Anschlussschema (Fig. 23)

Wartung und Instandhaltung

Die Magnesiumanode schützt den Behälter vor Korrosion und muss regelmäßig (alle zwei Jahre) von einem Fachmann überprüft und bei Bedarf ersetzt werden. Bei normalem Betrieb lagert sich Kalk ab, der alle zwei Jahre durch einen autorisierten Kundendienst entfernt werden sollte. Verwenden Sie zur Reinigung nur ein feuchtes Tuch, keine scheuernden oder lösungsmittelhaltigen Reinigungsmittel.

Praktische Hilfe

Typische Probleme

Wasser tropft aus dem Sicherheitsventil

Dies ist ein normaler Vorgang während des Aufheizmodus. Das Ventil muss offen zur Atmosphäre bleiben.

Kein Wasserfluss beim Öffnen des Hahns

Prüfen Sie, ob der Wasserbehälter vollständig gefüllt ist und die Zuleitung geöffnet ist.

Anode muss ersetzt werden

Die Magnesiumanode ist ein Verschleißteil und muss alle zwei Jahre durch einen Fachmann geprüft und ggf. ersetzt werden.

Vor der Verwendung

  • Prüfen, ob der Speicher korrekt an das Heizungssystem angeschlossen ist
  • Sicherstellen, dass der Speicher vollständig mit Wasser gefüllt ist
  • Sicherheitsventil und Ausdehnungsgefäß installiert
  • System vollständig entlüftet
  • Alle Anschlüsse auf Dichtheit geprüft

Technische Daten in der Praxis

Max. Betriebsdruck
0,6 MPa (6 bar) für den Wasserbehälter
Wartungsintervall
Alle zwei Jahre durch autorisierten Fachbetrieb
