Installations- und Wartungshandbuch für TESY AquaThermica Compact HPWH 3.2 100l/150l
Installations- und Wartungshandbuch für die TESY AquaThermica Compact Wärmepumpen-Warmwasserbereiter. Enthält detaillierte Anweisungen zur Montage, Luftführung, Wasseranschlüssen, elektrischen Verdrahtung und PV-Integration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für die Wärmepumpen-Warmwasserbereiter der Serie TESY AquaThermica Compact (Modelle 100l und 150l). Es ist für qualifiziertes Fachpersonal bestimmt. Die Installation muss unter Einhaltung der Sicherheitszonen und der korrekten Luftführung erfolgen.
Montage und Handhabung

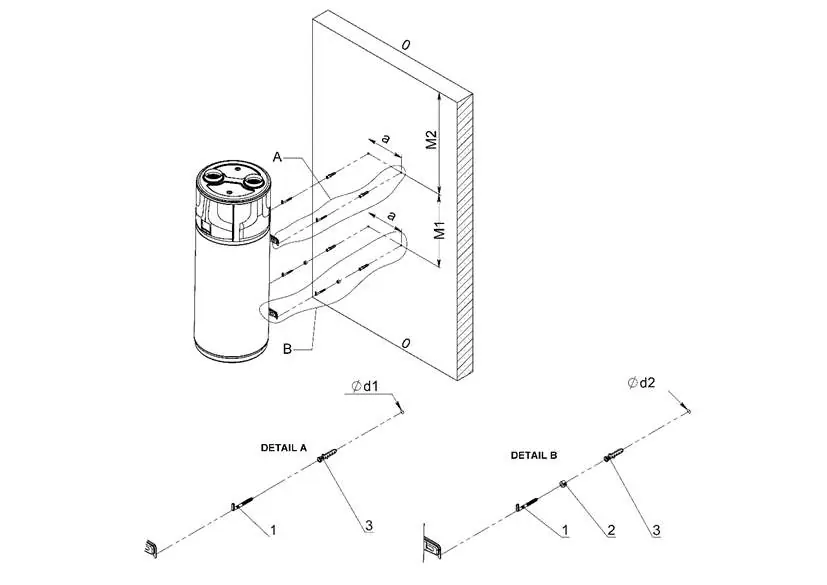

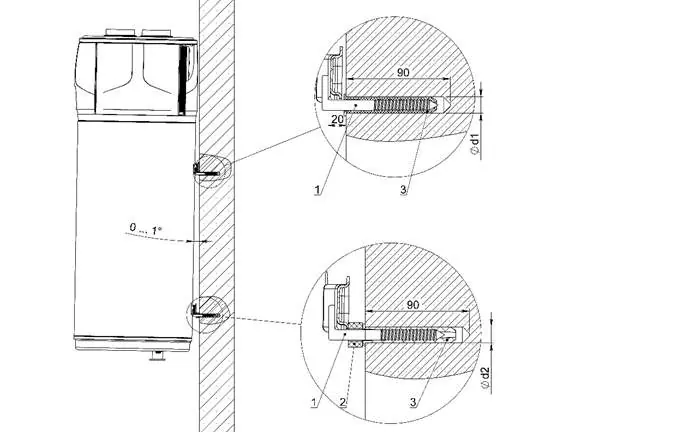

Beim Transport und der Handhabung des Geräts ist Vorsicht geboten. Das Gerät sollte idealerweise von zwei Personen transportiert werden. Achten Sie darauf, das Gerät nicht übermäßig zu neigen. Die Wandmontage muss stabil und gemäß den beiliegenden Bohrschablonen und Befestigungshinweisen erfolgen. Achten Sie auf die Einhaltung der Sicherheitsabstände in Badezimmern (Volumen 0, 1, 2).
Luftführung und Installation

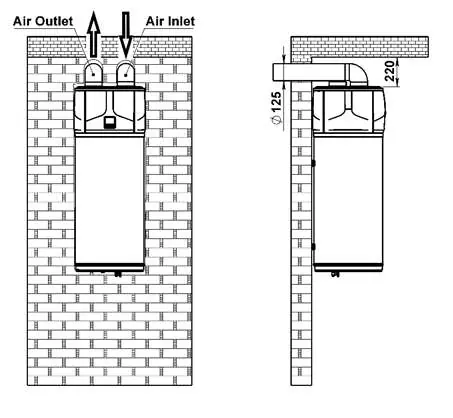

Das Gerät erfordert eine korrekte Luftführung für den Betrieb der Wärmepumpe. Es können verschiedene Konfigurationen für Luftein- und -auslass gewählt werden. Die maximale Länge der Luftkanäle beträgt 4 Meter. Achten Sie darauf, dass die Luftwege nicht blockiert sind und die Mindestabstände zur Wand eingehalten werden.
Wasser- und Elektroanschluss
Die Wasseranschlüsse (Kaltwasser CW und Warmwasser HW) müssen gemäß den Installationsschemata angeschlossen werden. Die elektrische Installation muss gemäß dem beiliegenden Schaltplan erfolgen. Stellen Sie sicher, dass die Netzspannung 220-230V beträgt und alle Schutzleiter korrekt angeschlossen sind.
PV-Anschluss
Das Gerät unterstützt die Integration in Photovoltaikanlagen. Der Anschluss erfolgt über eine 24V DC Steuerung, die das Gerät bei PV-Überschuss aktivieren kann.
Praktische Hilfe
Typische Probleme
Unsachgemäße Handhabung beim Transport
Transportieren Sie das Gerät nur zu zweit und vermeiden Sie starkes Kippen, um interne Komponenten zu schützen.
Eingeschränkte Luftzirkulation
Stellen Sie sicher, dass die Luftein- und -auslasskanäle frei sind und die maximale Kanallänge von 4 Metern nicht überschritten wird.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass die Wandmontage stabil und waagerecht erfolgt.
- Verbinden Sie die Luftkanäle gemäß dem gewählten Installationsschema.
- Schließen Sie die Wasserleitungen (CW/HW) korrekt an.
- Überprüfen Sie die elektrische Verdrahtung gemäß dem Schaltplan.
- Stellen Sie sicher, dass die Stromversorgung 220-230V beträgt.
Abbildungen und Diagramme

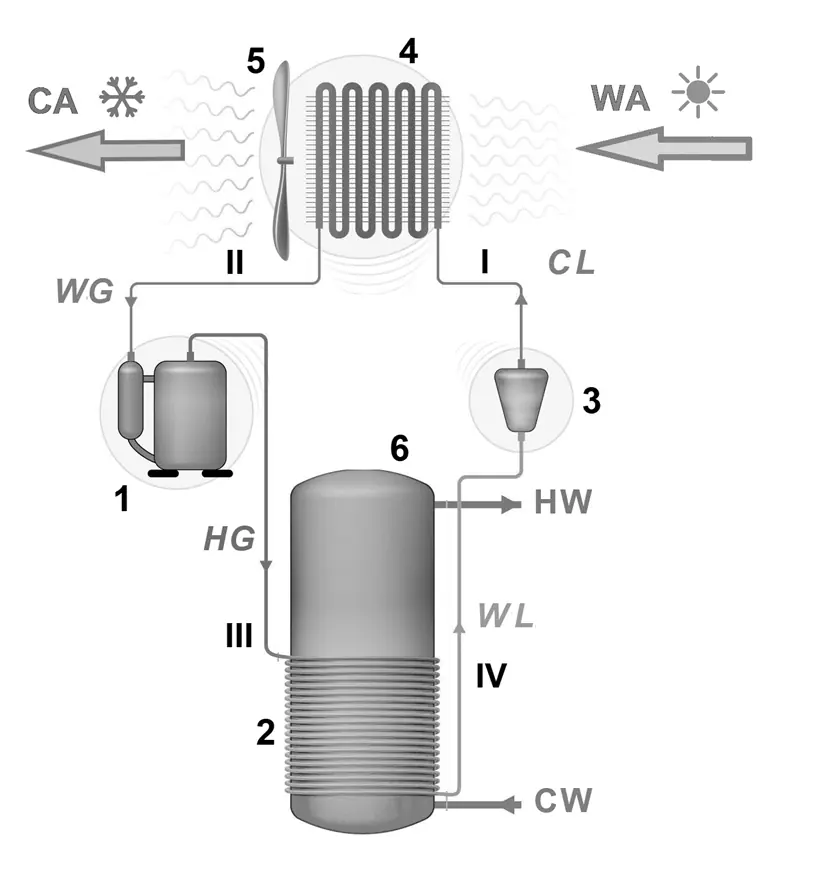

- fig.0: Funktionsschema des Wärmepumpen-Warmwasserbereiters.
- fig.11: Sicherheitszonen für die Installation im Badezimmer.

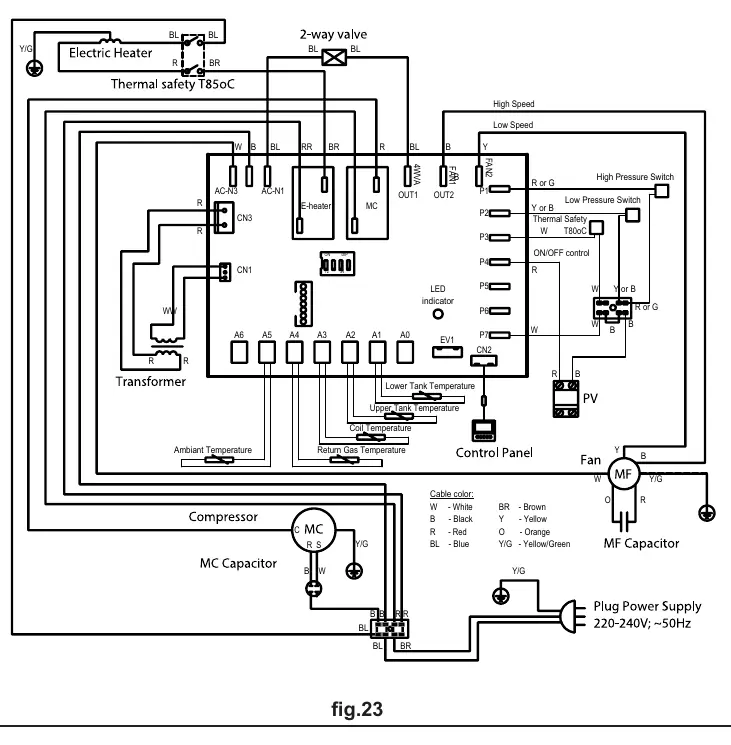

- fig.23: Elektrischer Schaltplan für die Verdrahtung.
- fig.27: Anschlussplan für Photovoltaikanlagen.
Modellkompatibilität
- Geeignet für Wandmontage.
- Unterstützt PV-Anschluss zur Eigenstromnutzung.
