Bedienungsanleitung für den elektrischen Warmwasserbereiter HTW EVOLUTION

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die HTW EVOLUTION Serie (Modelle 30EVO, 50EVO, 80EVO, 100EVO). Sie enthält wichtige Sicherheits- und Installationshinweise. Vor der ersten Inbetriebnahme muss das Gerät vollständig mit Wasser gefüllt werden. Die Installation muss durch qualifiziertes Fachpersonal erfolgen.

Produktbeschreibung

Der Warmwasserbereiter besteht aus einem Gehäuse mit Temperaturanzeige, einem Temperaturregler, einer Heizungsanzeige sowie Anschlüssen für Kaltwasserzulauf (blau) und Warmwasserablauf (rot). Ein Sicherheitsventil ist im Lieferumfang enthalten.

Installation

Vorbereitung: Die Wand muss das vierfache Gewicht des gefüllten Geräts tragen können. Installieren Sie das Gerät in Innenräumen bei Temperaturen über 0°C.

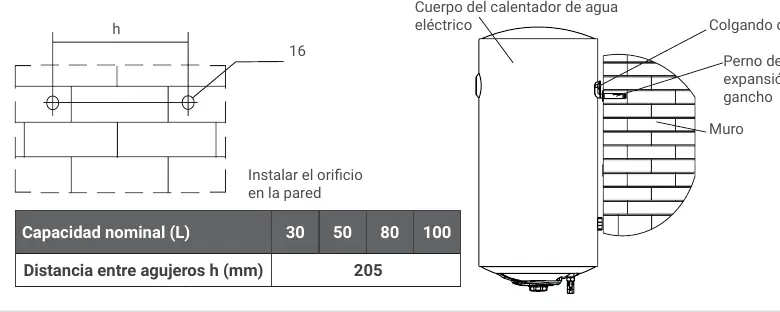

Montage: Bohren Sie zwei horizontale Löcher (Tiefe mind. 90 mm) und verwenden Sie die mitgelieferten Expansionshaken. Hängen Sie das Gerät sicher ein.

Rohranschluss: Die Anschlüsse sind G1/2. Installieren Sie das Sicherheitsventil am Kaltwasserzulauf. Ein Abflussrohr muss am Sicherheitsventil angebracht und in einen sicheren Abfluss geführt werden. Bei einem Wasserdruck über 0,55 MPa ist ein zusätzliches Druckbegrenzungsventil erforderlich.

Inbetriebnahme

Wasserbefüllung: Öffnen Sie alle Ventile und den Warmwasserhahn. Wenn Wasser kontinuierlich fließt, ist das Gerät gefüllt. Schließen Sie den Warmwasserhahn.

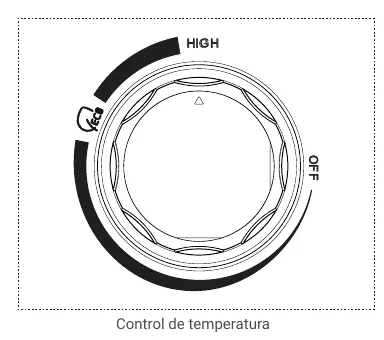

Einschalten: Stecken Sie den Netzstecker in eine geerdete Steckdose. Stellen Sie die gewünschte Temperatur über den Drehregler ein. Die Heizungsanzeige leuchtet während des Aufheizvorgangs.

Wartung und Pflege

Reinigung: Verwenden Sie ein feuchtes Tuch mit neutralem Reinigungsmittel. Keine Lösungsmittel oder Benzin verwenden.

Entkalkung: Je nach Wasserqualität sollte das Gerät regelmäßig entkalkt werden. Schalten Sie dazu das Gerät aus, schließen Sie den Zulauf und entleeren Sie den Tank.

Magnesiumanode: Diese dient dem Korrosionsschutz und muss jährlich überprüft werden. Bei Verschleiß muss sie durch eine Anode gleicher Spezifikation ersetzt werden.

Fehlerbehebung

Bei Störungen sofort die Stromzufuhr unterbrechen. Prüfen Sie bei keinem Wasserfluss die Wasserzufuhr und die Ventile. Bei undichtem Sicherheitsventil ist dies oft normal, sofern es nur tropft; bei kontinuierlichem Ausfluss ist der Druck zu hoch und ein Druckbegrenzungsventil erforderlich.

Technische Daten

Die Modelle unterscheiden sich in ihrer Kapazität (30L, 50L, 80L, 100L). Alle Modelle haben eine Nennleistung von 1500W, eine Spannung von 220-240V (50/60Hz) und einen Temperaturbereich von 30 bis 75°C. Die Schutzart ist IPX4.
