Bedienungsanleitung für Taramps BOB 120A Netzteil
Erfahren Sie, wie Sie das Taramps BOB 120A Netzteil sicher installieren und bedienen. Diese Anleitung enthält technische Daten, Anschlussdiagramme und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Taramps BOB 120A ist ein automatisches Bivolt-Netzteil. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Achten Sie auf eine ausreichende Belüftung mit mindestens 20 cm Freiraum an den Seiten. Das Gerät erkennt die Eingangsspannung (127V oder 220V) automatisch.
Produktbeschreibung
Das BOB 120A verfügt über einen digitalen elektronischen Schaltkreis zur Stabilisierung der Ausgangsspannung. Es ist für den Einsatz in Automobil-Soundsystemen konzipiert und bietet Schutz gegen Kurzschlüsse und Überhitzung.
Installation
Installieren Sie das Gerät an einem festen, belüfteten Ort, geschützt vor direkter Sonneneinstrahlung und Wärmequellen. Verwenden Sie für den AC-Eingang ein Kabel mit einem Querschnitt von mindestens 2,5 mm² (13 AWG).
Bedienung und Einstellungen
- LED ON: Leuchtet, solange das Gerät mit dem Stromnetz verbunden ist.
- ADJ/VOLTAGE: Ermöglicht die Einstellung der Ausgangsspannung zwischen 12V und 15V. Für das Aufladen von Autobatterien wird eine Einstellung nahe 13,8V empfohlen.
- OUT BATTERY: Anschluss für die Batterie oder 12V-Geräte. Achten Sie strikt auf die korrekte Polarität (+ und -).
- SMART COOLER: Der Lüfter arbeitet automatisch basierend auf Stromlast und Temperatur.
Sicherheitshinweise
- Niemals die Polarität an den Batterieanschlüssen vertauschen.
- Das Gerät enthält keine vom Benutzer wartbaren Teile. Öffnen Sie das Gehäuse nicht, um Stromschläge zu vermeiden.
- Bei einem Kurzschluss am Ausgang schaltet das Gerät ab.
- Bei Überhitzung reduziert das Gerät die Leistung vorübergehend und kehrt nach Abkühlung automatisch zum Normalbetrieb zurück.
Technische Daten
- Eingangsspannung: Automatisch 127V (90-140V) oder 220V (190-250V).
- Nennstrom (RMS): 60A.
- Maximaler Ausgangsstrom: 120A (für 4 Sekunden).
- Maximale Ausgangsleistung: 2000W.
- Empfohlene Leistung für Car Audio: 2400W.
- Abmessungen: 130 x 55 x 232 mm.
- Gewicht: 1,36 kg.
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Gerät schaltet ab
Dies kann durch einen Kurzschluss am Ausgang oder eine Last weit über dem zulässigen Wert verursacht werden. Überprüfen Sie die Anschlüsse.
Leistungsabfall
Bei Überhitzung reduziert das Gerät die Leistung automatisch. Sorgen Sie für bessere Belüftung und halten Sie 20 cm Abstand zu den Seiten.
Batterie lädt nicht korrekt
Stellen Sie sicher, dass die Ausgangsspannung am ADJ/VOLTAGE-Regler auf ca. 13,8V eingestellt ist.
Vor der Verwendung
- Spannung des Stromnetzes prüfen (90-140V für 127V oder 190-250V für 220V).
- 20 cm Freiraum an den Seiten für die Belüftung sicherstellen.
- Kabelquerschnitt von 2,5 mm² (13 AWG) für den Eingang verwenden.
- Fachpersonal für die Installation beauftragen.
- Polarität beim Anschluss der Batterie prüfen.
Technische Daten in der Praxis
- 120A Dynamic
- Maximale Stromabgabe für einen Zeitraum von 4 Sekunden.
- Automatic Bivolt
- Das Gerät erkennt automatisch, ob es an 127V oder 220V angeschlossen ist.
Abbildungen und Diagramme

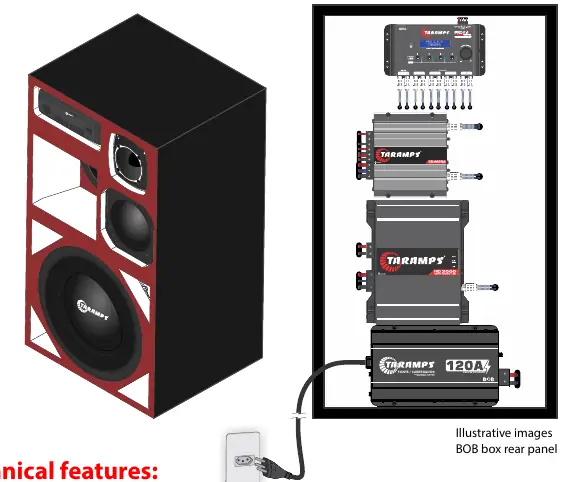

- Anschlussdiagramm zeigt die Verbindung von Batterie und Sound-System.
- Rückseite zeigt Anschlüsse für AC-Eingang, Batterieausgang und Spannungsregler.
Modellkompatibilität
- Geeignet für 12V-Systeme und Autobatterien.
- Nicht für den Betrieb mit speziellen Steckverbindern erforderlich.
