Diese Anleitung beschreibt die Installation und den Betrieb des Taramps MD 12000.1 Verstärkers. Der Verstärker ist für den Einsatz in 12V-Fahrzeugsystemen konzipiert. Eine fachgerechte Installation ist zwingend erforderlich, um Schäden am Gerät oder Fahrzeug zu vermeiden. Achten Sie besonders auf die Verwendung der empfohlenen Kabelquerschnitte und Sicherungen, um Überhitzung und Leistungsverlust zu verhindern.

Beschreibung der Anschlüsse und Funktionen

Das Bedienfeld des Verstärkers umfasst folgende Anschlüsse und Einstellmöglichkeiten:

Bedienfeld mit Eingängen, Filtern und Reglern
Bedienfeld mit Eingängen, Filtern und Reglern
  • INPUT (R und L): Cinch-Eingänge für das Audiosignal vom Radio/Head-Unit.
  • LEVEL: Regler zur Anpassung der Eingangsempfindlichkeit.
  • CROSSOVER: Einstellbare Filter. HPF (High Pass Filter) von 10Hz bis 90Hz und LPF (Low Pass Filter) von 90Hz bis 5KHz.
  • BASS BOOST: Einstellbare Frequenz (35Hz-55Hz) und Verstärkung (0 bis +10dB).
  • MONITOR: Anschluss für optionales Zubehör zur Überwachung des Verstärkerstatus.
  • SPEAKER: Lautsprecherausgänge. Achten Sie auf die korrekte Impedanz (0.5 Ohm oder 1 Ohm je nach Modell).
  • REMOTE: Anschluss für das Remote-Einschaltsignal (0,75mm² Kabel).

Stromversorgung und Installation

Für eine optimale Leistung und Sicherheit sind folgende Installationsvorgaben zu beachten:

Anschlüsse für Stromversorgung und Lüfter
Anschlüsse für Stromversorgung und Lüfter

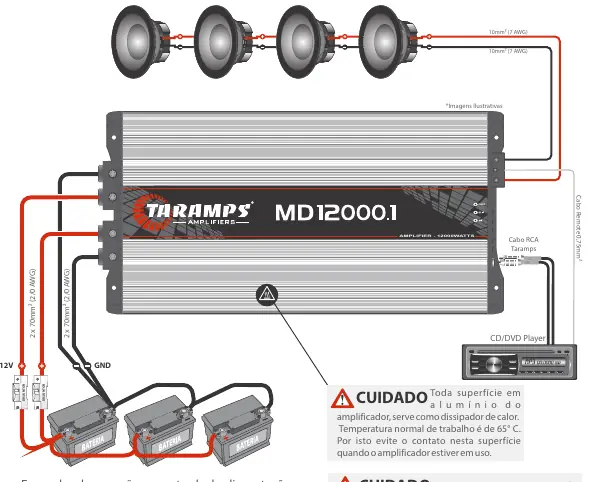

Verkabelungsplan für die Installation
Verkabelungsplan für die Installation
  • Kabelquerschnitt: Verwenden Sie für die Stromversorgung (Plus und Minus) Kabel mit einem Querschnitt von mindestens 70mm² (2/0 AWG).
  • Sicherung: Eine externe Sicherung oder ein Schutzschalter mit 600A muss so nah wie möglich an der Batterie installiert werden.
  • Belüftung: Der Verstärker benötigt mindestens 25mm (1 Zoll) Freiraum um den Kühlkörper herum. Die internen Lüfter dürfen nicht blockiert werden.
  • Sicherheit: Trennen Sie vor Beginn der Arbeiten immer den Minuspol der Fahrzeugbatterie.

LED-Anzeigen und Schutzsysteme

Der Verstärker verfügt über eine Diagnose-LED-Anzeige:

  • Blaue LED (ON): Leuchtet dauerhaft, wenn der Verstärker eingeschaltet ist.
  • Gelbe LED (CLIP/TEMP): Blinkt bei Überhitzung (ca. 80°C) oder bei Erreichen der Verzerrungsgrenze.
  • Rote LED (PROT): Leuchtet dauerhaft bei Kurzschluss oder zu niedriger Impedanz. Blinkt 2x bei Unterspannung (<9V) und 3x bei Überspannung (>16V).

Technische Daten

Der MD 12000.1 ist in Varianten für 0.5 Ohm oder 1 Ohm Impedanz erhältlich. Der Frequenzgang liegt zwischen 10Hz und 5KHz. Die maximale Stromaufnahme bei Nennleistung beträgt ca. 1205A (bei 0.5 Ohm Modell). Das Gerät ist für eine Betriebsspannung von 9V bis 16V ausgelegt.

Herstellerinformationen

Taramps Electronics Ltda

Markenprofil

Praktische Hilfe

Typische Probleme

Gelbe LED blinkt

Überhitzungsschutz aktiv. Prüfen Sie, ob die Lüfter blockiert sind oder die Belüftung unzureichend ist. Lassen Sie das Gerät abkühlen.

Rote LED leuchtet dauerhaft

Kurzschluss am Ausgang oder Impedanz ist niedriger als zulässig. Prüfen Sie die Lautsprecherverkabelung.

Rote LED blinkt 2x

Versorgungsspannung zu niedrig (<9V). Prüfen Sie die Batterie und die Stromkabelverbindungen.

Rote LED blinkt 3x

Versorgungsspannung zu hoch (>16V). Prüfen Sie das Ladesystem des Fahrzeugs.

Vor der Verwendung

  • Sicherung mit 600A in der Nähe der Batterie installieren.
  • Stromkabel mit 70mm² (2/0 AWG) Querschnitt verwenden.
  • Minuspol der Batterie vor Anschluss trennen.
  • Ausreichend Freiraum (mind. 25mm) für die Belüftung sicherstellen.
  • Impedanz der Lautsprecherkonfiguration prüfen (0.5 Ohm oder 1 Ohm).

Technische Daten in der Praxis

HPF (High Pass Filter)
10Hz - 90Hz, bestimmt den Beginn der Betriebsfrequenz.
LPF (Low Pass Filter)
90Hz - 5KHz, bestimmt das Ende der Betriebsfrequenz.
Betriebsspannung
9VDC bis 16VDC.

Abbildungen und Diagramme

  • Der Anschlussplan zeigt die korrekte Verbindung von Batterie, Sicherung, Remote-Kabel und Lautsprechern.
  • Die Impedanz-Diagramme zeigen, wie Lautsprecher für 0.5 Ohm oder 1 Ohm Last konfiguriert werden müssen.

Modellkompatibilität

  • Nur für 12V-Bordnetze geeignet.
  • Nicht für den Betrieb in der Nähe von Kindern geeignet.
