Bedienungsanleitung für Taga Harmony TCA Series Verstärker
Schnelle Hilfe und Bedienungsanleitung für Taga Harmony TCA Series Verstärker. Erfahren Sie alles über Installation, Lautsprecheranschluss, Zonenkonfiguration und Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Taga Harmony TCA Series Verstärker sind für kommerzielle Installationen konzipiert. Wichtig: Die 100V/70V-Technologie erfordert technisches Fachwissen; wir empfehlen die Installation durch einen Fachmann. Schließen Sie niemals 100V/70V-Lautsprecher und niederohmige Lautsprecher gleichzeitig an, da dies den Verstärker beschädigen kann. Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind, da das Gerät heiß werden kann.
Produktbeschreibung
Die Verstärker bieten Multi-Zonen-Mono-Verstärkung, mehrere analoge LINE-Eingänge, Mikrofoneingänge mit Mischfunktion und eine Prioritätsschaltung für Mikrofon 2. Ein eingebauter Lüfter ermöglicht den Dauerbetrieb.
Rack-Installation
Das Gerät ist für den Einbau in ein 482mm (19 Zoll) Rack vorgesehen und benötigt 2 Höheneinheiten (89mm). Sichern Sie das Gerät mit vier Schrauben und verwenden Sie bei Bedarf zusätzliche Schienen oder eine Bodenplatte. Achten Sie auf ausreichende Wärmeabfuhr.
Lautsprecheranschluss

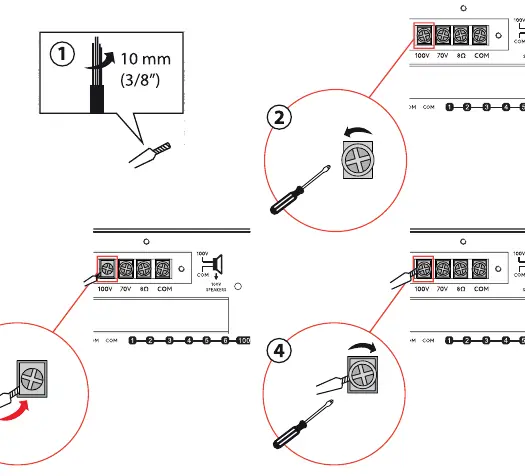

Der Verstärker bietet zwei Anschlussoptionen: Zusätzlicher Lautsprecherausgang (für eine Zone) oder Zonenausgänge (für mehrere Zonen). Verwenden Sie für längere Verbindungen (über 20m) 10AWG-Kabel. Schalten Sie den Verstärker vor dem Anschließen immer aus und vermeiden Sie Kurzschlüsse.
Anschluss von Audioquellen

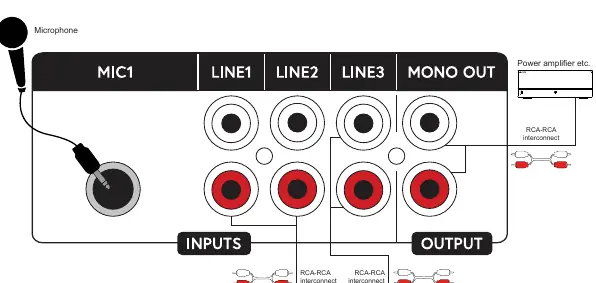

Verbinden Sie Audioquellen (CD-Player, Netzwerk-Streamer) über RCA-Kabel mit den LINE-Eingängen. Mikrofone werden über 6,3mm Klinkenbuchsen angeschlossen. Der MONO OUT-Ausgang dient zum Anschluss externer Geräte wie weiterer Verstärker oder Subwoofer.
Bedienung und Einstellungen
Die Lautstärke für jede Zone kann individuell geregelt werden. Die LINE-Eingänge verfügen über eigene Mischregler. Mit den TREBLE- und BASS-Reglern passen Sie den Klang an. Die CHIME-Taste aktiviert einen Signalton für Durchsagen und stummschaltet kurzzeitig die LINE-Eingänge. Die CLP-Anzeige (Clipping) warnt vor Übersteuerung – reduzieren Sie in diesem Fall die Lautstärke.
Praktische Hilfe
Typische Probleme
Verstärker schaltet nicht ein
Überprüfen Sie die Stromversorgung und ob Kabel kurzgeschlossen sind. Nach dem Beheben der Kurzschlüsse den Verstärker neu starten.
Tonverzerrungen oder schlechte Qualität
Reduzieren Sie die Lautstärke oder die Eingangspegel. Achten Sie darauf, dass die CLP-Anzeige (Clipping) nicht blinkt.
Kein Ton
Überprüfen Sie, ob die Lautstärkeregler auf Minimum stehen und ob die korrekte Eingangsquelle gewählt wurde.
Vor der Verwendung
- Verstärker vor dem Anschließen ausschalten.
- Lautstärkeregler aller Zonen, LINE und MIC auf Minimum (gegen den Uhrzeigersinn) stellen.
- Kompatibilität der Lautsprecher (100V/70V oder niederohmig) prüfen.
- Belüftung sicherstellen (Lüfter nicht blockieren).
- Sicherstellen, dass keine 100V/70V und niederohmigen Lautsprecher gleichzeitig angeschlossen sind.
Technische Daten in der Praxis
- MIC2 Priority
- Wenn Mikrofon 2 verwendet wird, werden alle anderen aktiven Eingänge automatisch stummgeschaltet.
Abbildungen und Diagramme

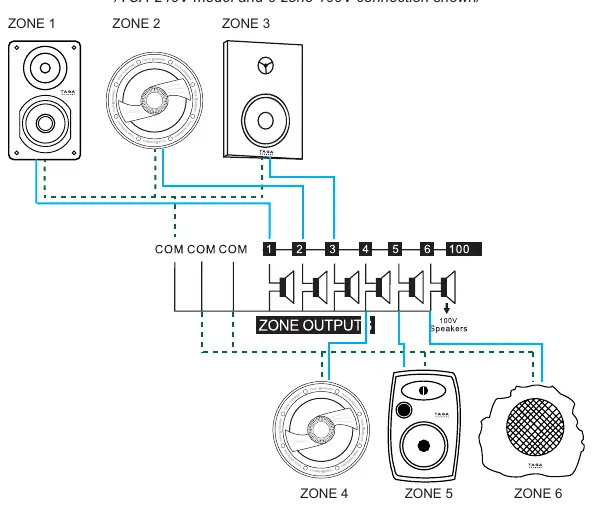

- Die Anschlussdiagramme zeigen die korrekte Verkabelung für 100V/70V-Systeme und niederohmige Lautsprecher.
- Die Rückseite zeigt die Anordnung der Eingänge (LINE, MIC) und Ausgänge (MONO OUT, Zonen).
Modellkompatibilität
- Niemals 100V/70V und niederohmige Lautsprecher gleichzeitig anschließen.
- 70V-Anschluss ist für die Zonen-Ausgänge nicht verfügbar.
