Installationsanleitung für Adastra UM-Serie Verstärker und 100V Deckenlautsprecher
Schnelle Installationsanleitung für Adastra UM-Serie Verstärker und 100V Deckenlautsprecher. Erfahren Sie, wie Sie Lautsprecher anschließen, Audioquellen konfigurieren und die Stromversorgung einrichten.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und den Anschluss von Adastra UM-Serie Verstärkern in Kombination mit 100V-Deckenlautsprechern (z. B. Modell EC56V). Das System ist für die Beschallung ausgelegt und unterstützt sowohl Netzstrom als auch eine alternative 24Vdc-Stromversorgung.
Lautsprecheranschluss
Die Lautsprecher müssen korrekt verkabelt werden, um eine ordnungsgemäße Funktion des 100V-Systems zu gewährleisten:
- Parallelschaltung: Alle Lautsprecher werden parallel geschaltet.
- Anschlüsse: Verbinden Sie die Lautsprecher mit den Klemmen COM (Schwarz) und 100V (Weiß) am Verstärker.
- Leistung: Der Anschluss an COM und 100V sorgt für die volle Ausgangsleistung (6W bei den EC56V-Modellen).
Audioeingänge und -ausgänge
Der Verstärker bietet verschiedene Anschlussmöglichkeiten für Audioquellen:
- FM-Radio: Schließen Sie eine externe FM-Antenne an den F-Anschluss mit der Beschriftung ANTENNA an.
- Line-Eingänge: Nutzen Sie die RCA-Buchsen (Cinch) mit der Beschriftung LINE IN für Geräte wie CD-Player, Laptops oder TV-Tuner.
- AUX-Eingang: Ein 3,5-mm-Stereo-Klinkenanschluss an der Vorderseite ist für zusätzliche Audioquellen vorgesehen.
- Mikrofon: Ein 6,3-mm-Monoklinkenanschluss an der Vorderseite ermöglicht den Anschluss eines Mikrofons für Durchsagen.
- Line-Ausgang: Die RCA-Buchsen LINE OUT an der Rückseite dienen dazu, das Signal an einen weiteren Verstärker weiterzuleiten.
Stromversorgung
Das Gerät kann über das Stromnetz (100-240Vac) betrieben werden. Falls kein Netzstrom verfügbar ist, kann eine 24Vdc-Stromquelle an die Schraubklemmen an der Rückseite angeschlossen werden.
Praktische Hilfe
Typische Probleme
Kein Ton bei den 100V-Lautsprechern
Überprüfen Sie, ob die Lautsprecher korrekt an die Klemmen COM (Schwarz) und 100V (Weiß) angeschlossen sind.
Schlechter FM-Radioempfang
Stellen Sie sicher, dass eine externe FM-Antenne am F-Anschluss 'ANTENNA' angeschlossen ist.
Vor der Verwendung
- Stellen Sie sicher, dass es sich bei den Lautsprechern um 100V-Typen handelt.
- Prüfen Sie, ob die Lautsprecher parallel verkabelt sind.
- Vergewissern Sie sich, dass die Stromquelle (Netz oder 24Vdc) korrekt angeschlossen ist.
- Überprüfen Sie die Verbindungen der Audioquellen (Line In, AUX, Mikrofon).
Abbildungen und Diagramme

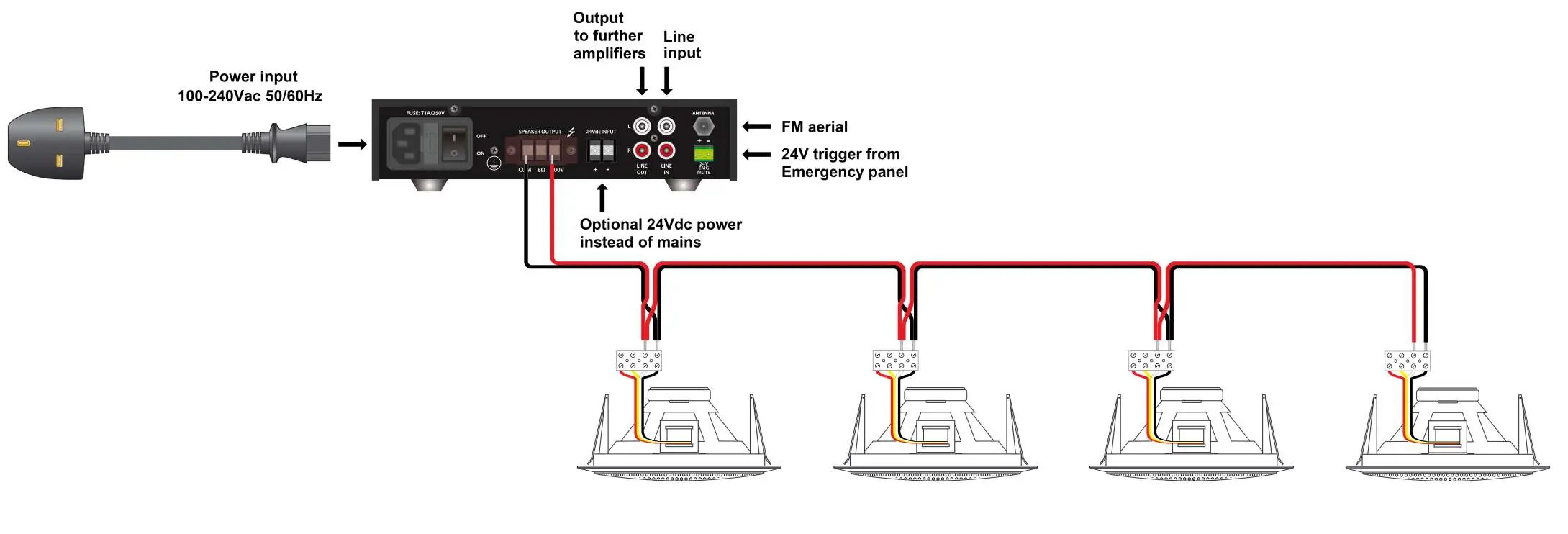

- Das Diagramm zeigt die Parallelschaltung der Lautsprecher an den COM- und 100V-Ausgängen des Verstärkers.
- Es illustriert zudem die Position der Stromanschlüsse (Netz und 24Vdc) sowie die Eingangs- und Ausgangsbuchsen auf der Rückseite.
Modellkompatibilität
- Nur für 100V-Lautsprechersysteme geeignet.
- Unterstützt 100-240Vac Netzspannung oder 24Vdc alternative Stromversorgung.
