Mass Notification System Potter PVX 100M

Installations- und Konfigurationsanleitung für das Potter PVX 100M Mass Notification System. Enthält Details zu Schaltereinstellungen, Verkabelung, Systemintegration mit FACP und Standalone-Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Potter PVX 100M ist ein Voice Evacuation/Mass Notification System (MNS), das entweder in Verbindung mit einer Brandmeldezentrale (FACP) oder als eigenständiges System betrieben werden kann. Es liefert 100W Audioleistung und unterstützt Lautsprecher mit 25V oder 70V (einstellbar per Jumper). Alle externen Geräte müssen im selben Raum innerhalb von 20 Fuß installiert und fest verdrahtet sein.

Produktbeschreibung

Das PVX 100M ist funktional identisch mit dem PVX 100, verfügt jedoch über eine intelligente Schnittstelle für ein LOC. Es bietet interne Überwachung für Lautsprecherleitungen und Zubehör. Fehler werden an die FACP gemeldet. Das System ist für den Betrieb mit 120 VAC bei 60 Hz ausgelegt.

Schaltereinstellungen

Die Konfiguration erfolgt über die Schalterblöcke SN1 und SN2. Diese Einstellungen betreffen nur Feueralarm-Töne und Nachrichten. MNS-Töne müssen vorab für das System konfiguriert werden.

  • SN1: Steuert Funktionen wie Temporal Whoop Signal, Fault Code Lock, AC Fault Delay sowie den Status von Batterie und Mikrofon.
  • SN2: Steuert Verzögerungszeiten (initial und wiederholt), Nachrichtenaktivierung und die Anzahl der Wiederholungen.

Installation und Verkabelung

Die Verkabelung erfordert eine sorgfältige Planung. Für die Verbindung zu Erweiterungsmodulen wie PVC-SL8 oder PVC-RM8 werden 6 Leiter (drei Paare) benötigt. Das Kabel für das 24 VDC-Paar muss so dimensioniert sein, dass ein Spannungsabfall von maximal 20 % am letzten Gerät nicht überschritten wird.

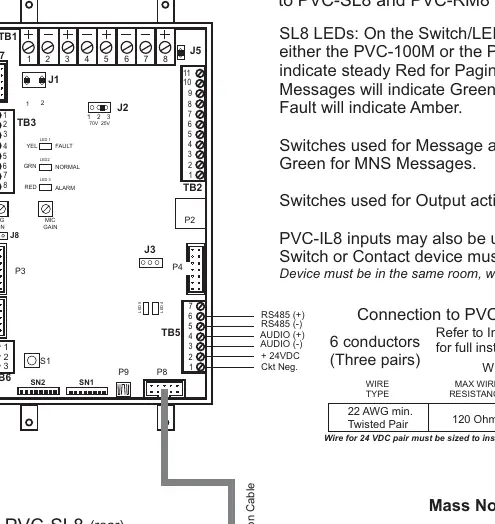

Typische Verkabelung von PVC-100M zu PVC-SL8 und PVC-RM8
Typische Verkabelung von PVC-100M zu PVC-SL8 und PVC-RM8

Betriebsarten

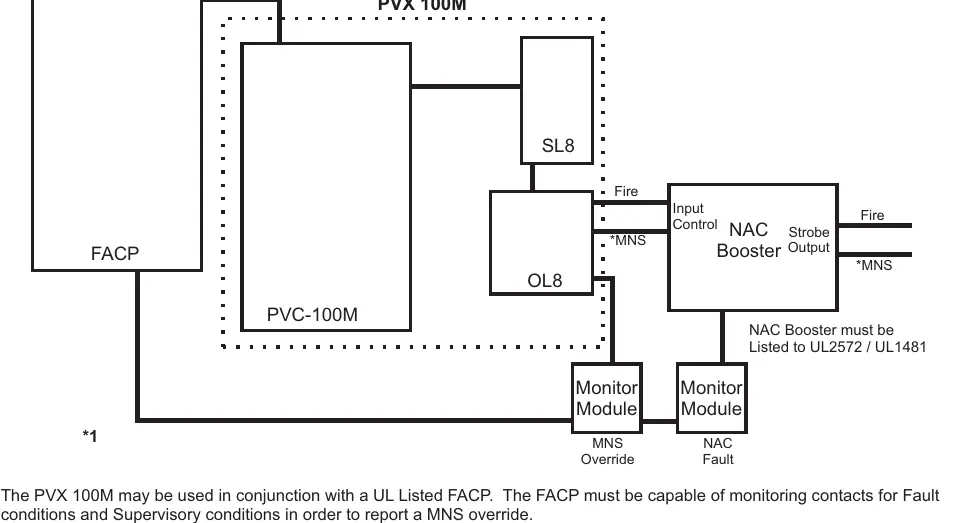

Systemdiagramm: PVX 100M mit FACP
Systemdiagramm: PVX 100M mit FACP
Systemdiagramm: PVX 100M Standalone
Systemdiagramm: PVX 100M Standalone

Betrieb mit FACP

Wenn das System mit einer FACP verwendet wird, muss die FACP in der Lage sein, Kontakte für Fehler- und Überwachungsbedingungen zu überwachen, um eine MNS-Übersteuerung zu melden. Bei einer MNS-Übersteuerung muss die FACP den Kontakt schließen und als Überwachungsereignis melden.

Standalone-Betrieb

Im Standalone-Modus ohne FACP muss das PVX 100M ein PVC-SL8-Modul verwenden, dessen erste Schalter-/LED-Position für die Strom-/Fehlerberichterstattung programmiert ist. Die LED leuchtet bei Normalbetrieb stetig grün und blinkt bei Fehlern bernsteinfarben.

Technische Daten und Kompatibilität

Das System ist kompatibel mit Erweiterungsmodulen wie PVC-100E, PVC-SL8, PVC-OL8, PVC-IL8 und PVC-ZM. Alle externen Steuergeräte müssen nach UL2572 oder UL2017 gelistet sein. Für technischen Support erreichen Sie Potter unter 866-956-1211 oder besuchen Sie www.pottersignal.com.

Praktische Hilfe

Typische Probleme

Fehlermeldung an der FACP

Überprüfen Sie die Lautsprecherleitungen, das EOLR (End-of-Line Resistor) und die Anschlüsse der Zubehörgeräte auf Unterbrechungen.

MNS-Signal überschreibt FACP-Alarm nicht korrekt

Stellen Sie sicher, dass ein PVC-OL8 mit einem für MNS programmierten Ausgangspunkt verwendet wird.

Bernsteinfarbene LED blinkt

Dies deutet auf einen Fehlerzustand hin (außer bei AC-Stromausfall). Überprüfen Sie die Verkabelung und die Systemkonfiguration.

Vor der Verwendung

  • Stellen Sie sicher, dass die Stromversorgung 120 VAC, 60 Hz beträgt.
  • Überprüfen Sie die Jumper-Einstellung für die Lautsprecherspannung (25V oder 70V).
  • Stellen Sie sicher, dass alle Erweiterungsmodule im selben Raum innerhalb von 20 Fuß installiert sind.
  • Konfigurieren Sie die Schalter SN1 und SN2 gemäß den Anforderungen für Feueralarm/MNS.
  • Stellen Sie sicher, dass alle externen Geräte nach UL2572/UL2017 gelistet sind.

Abbildungen und Diagramme

  • Die Schalterblöcke SN1 und SN2 befinden sich auf der Hauptplatine und steuern das Verhalten der Feueralarm-Töne.
  • Die Verkabelung zu Erweiterungsmodulen erfordert 6 Leiter (drei Paare) für Audio, RS485 und 24VDC.

Modellkompatibilität

  • Kompatibel mit PVC-100E, PVC-SL8, PVC-OL8, PVC-IL8, PVC-ZM.
  • Externe Steuergeräte müssen nach UL2572/UL2017 gelistet sein.
