Bedienungsanleitung für Redback A 2365 5-Zonen-100W-Abschwächer mit Override-Relais

Erfahren Sie, wie Sie den Redback A 2365 5-Zonen-100W-Abschwächer installieren und konfigurieren. Diese Anleitung enthält Anschlusspläne, Spezifikationen und Tipps zur Fehlerbehebung für das Override-Relais.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlussdiagramm eines einzelnen Abschwächers Seite 1 Beispiel-Verkabelungsdiagramm für ein System mit zwei Verstärkern Seite 2

Wichtige Informationen aus der Anleitung

Der Redback A 2365 ist ein 5-Zonen-Abschwächer-Panel, das für 100V-Audiosysteme konzipiert ist. Es ermöglicht die individuelle Lautstärkeregelung von bis zu fünf Zonen mit einer Gesamtlast von 500W (100W pro Zone). Das Gerät verfügt über ein 24V-DC-Override-Relais, das bei Notfalldurchsagen die Lautstärkeregelung umgeht und die Lautsprecher mit voller Lautstärke ansteuert.

Anschlussdetails

Jeder der fünf Abschwächer ist unabhängig und verfügt über Anschlüsse für den 100V-Verstärkereingang, den 100V-Lautsprecherausgang und den 24V-Override-Eingang.

Anschlussdiagramm eines einzelnen Abschwächers
Anschlussdiagramm eines einzelnen Abschwächers

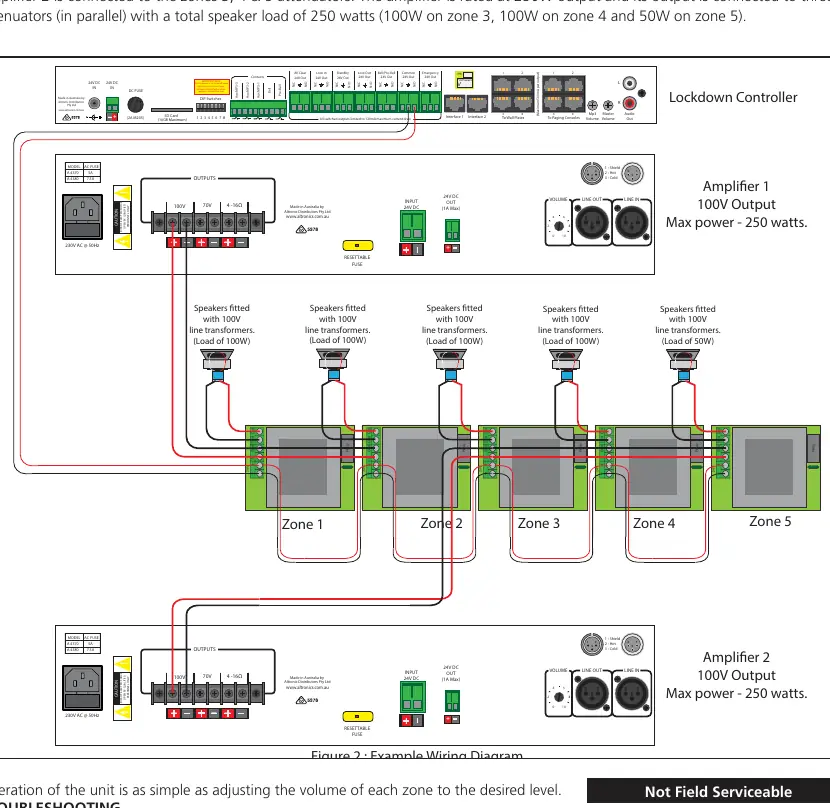

Beispiel-Verkabelungsdiagramm für ein System mit zwei Verstärkern
Beispiel-Verkabelungsdiagramm für ein System mit zwei Verstärkern
  • 100V-Eingang: Muss von einem 100V-PA-Verstärker stammen. Schließen Sie keine Voice-Coil-Verstärker (Ohm-Verstärker) an.
  • 100V-Ausgang: Die angeschlossenen Lautsprecher müssen mit 100V-Übertragern ausgestattet sein. Die Last darf 100W pro Zone nicht überschreiten.
  • 24V-Override: Wenn 24V DC an die entsprechenden Klemmen angelegt werden, wird die Lautstärkeregelung überbrückt. Dies ist für Evakuierungssysteme erforderlich, um Durchsagen bei voller Lautstärke zu ermöglichen, unabhängig von der Einstellung des Lautstärkereglers.

Betrieb und Konfiguration

Die Bedienung des Geräts ist einfach: Die Lautstärke jeder Zone kann individuell über den Drehregler eingestellt werden. Das Gerät kann als fünf einzelne Abschwächer oder in Kombinationen konfiguriert werden, wobei mehrere Abschwächer parallel an denselben Verstärker angeschlossen werden können, sofern die Gesamtlastkapazität nicht überschritten wird.

Fehlerbehebung

Bei Problemen mit dem System beachten Sie bitte folgende Hinweise:

  • Zone ist immer leise: Überprüfen Sie die Eingangs- und Ausgangsanschlüsse auf festen Sitz und korrekte Verkabelung.
  • Zone ist immer auf maximaler Lautstärke: Überprüfen Sie, ob an den 24VDC-Anschlüssen Spannung anliegt. Wenn dies der Fall ist, ist der Override-Modus aktiv und die Lautstärkeregelung ist deaktiviert.

Technische Daten

  • Gesamtleistung: 500W (100W pro Zone)
  • Override-Spannung: 24V DC
  • Dämpfung: Aus, 3, 6, 9, 12, 15, 18, 21, 27 und 33dB
  • Abmessungen: 484W x 50D x 88H mm
  • Gewicht: 4kg

Praktische Hilfe

Typische Probleme

Zone ist dauerhaft leise

Überprüfen Sie die terminalen Anschlüsse für Eingang und Ausgang, um sicherzustellen, dass die Verbindung sicher ist.

Zone ist dauerhaft auf maximaler Lautstärke

Prüfen Sie, ob an den 24VDC-Anschlüssen Spannung anliegt. Wenn ja, wird die Lautstärkeregelung durch das Override-Relais umgangen.

Vor der Verwendung

  • Stellen Sie sicher, dass alle angeschlossenen Lautsprecher mit 100V-Übertragern ausgestattet sind.
  • Verwenden Sie ausschließlich Signale von 100V-PA-Verstärkern.
  • Prüfen Sie, dass die Last pro Zone 100W nicht überschreitet.
  • Stellen Sie sicher, dass die Stromversorgung für das 24V-Override-Relais korrekt angeschlossen ist, falls eine Notfall-Überbrückung benötigt wird.

Technische Daten in der Praxis

500W Gesamtleistung
Das Gerät kann insgesamt 500W verarbeiten, mit einem Limit von 100W pro einzelner Zone.
24V DC Override
Ermöglicht die Umgehung der Lautstärkeregelung für Notfalldurchsagen.

Abbildungen und Diagramme

  • Abbildung 1 zeigt das Anschlussdiagramm eines einzelnen Abschwächers mit 100V-Eingang, 100V-Ausgang und 24V-Override-Relais.
  • Abbildung 2 veranschaulicht ein komplexeres System mit zwei Verstärkern, die verschiedene Zonen versorgen, inklusive der Verkabelung für das Override-Relais.

Modellkompatibilität

  • Nicht für Voice-Coil-Verstärker (Ohm-Verstärker) geeignet.
  • Lautsprecher müssen zwingend 100V-Übertrager besitzen.
