Bedienungsanleitung für Audibax Detroit 1000X DSP Säulen-PA-System
Schnelle Anleitung für das Audibax Detroit 1000X DSP Säulen-PA-System. Erfahren Sie mehr über die Anschlüsse, DSP-Modi, Bluetooth-Kopplung und technische Spezifikationen für eine optimale Nutzung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Audibax Detroit 1000X DSP ist ein aktives Säulen-PA-System. Diese Anleitung enthält wichtige Informationen zur Inbetriebnahme, den Anschlüssen und der Bedienung der DSP-Funktionen. Bitte stellen Sie vor der Verwendung sicher, dass die Netzspannung korrekt ist und das Gerät ausreichend belüftet wird.
Produktbeschreibung

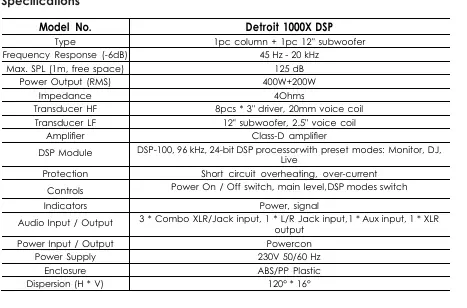

Das System besteht aus einer Säule und einem 12-Zoll-Subwoofer. Es bietet eine Gesamtleistung von 600W (400W LF + 200W HF) und verfügt über einen integrierten DSP-Prozessor mit drei voreingestellten Modi: Monitor, DJ und Live.
Anschlüsse und Bedienelemente
Das Bedienfeld auf der Rückseite des Subwoofers ermöglicht die vollständige Kontrolle über das System:
- Kanalsteuerung: Individuelle Lautstärkeregler (VOL) für CH1, CH2, CH3 und CH4 sowie Master-Lautstärke.
- Klangregelung: Separate Regler für Treble (Höhen), Bass (Tiefen) und Effect für die Kanäle.
- Modus-Schalter: Umschaltung zwischen Mikrofon, Gitarre und Line-Pegel.
- Eingänge: 3x Combo XLR/Jack, 1x L/R Jack, 1x Aux-Eingang.
- Ausgänge: 1x XLR Line Out zum Anschluss weiterer Subwoofer.
- Stromversorgung: Powercon-Anschluss (230V 50/60Hz).
Betrieb und Einstellungen
- DSP-Modi: Drücken Sie den DSP-Schalter, um zwischen den Modi Monitor, DJ und Live zu wechseln, um den Klang an die Umgebung anzupassen.
- Bluetooth & TWS: Nutzen Sie die Bluetooth-Taste zum Koppeln von Geräten. Die TWS-Taste dient zur Verbindung mit einem weiteren TWS-fähigen Gerät.
- Phasenumkehr: Der Phase-Schalter ermöglicht eine Phasenumkehr um 180°.
- Anzeigen: LED-Anzeigen für Power und Signal helfen bei der Überwachung des Systemstatus.
Sicherheitshinweise
- Blockieren Sie niemals die Belüftungsöffnungen.
- Verwenden Sie nur das mitgelieferte oder vom Hersteller spezifizierte Zubehör.
- Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.
- Das Gerät enthält magnetisches Material; konsultieren Sie bei medizinischen Implantaten einen Arzt.
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie, ob die Lautstärkeregler (CH1-CH4 und Master) aufgedreht sind und ob die Kabelverbindungen fest sitzen.
Bluetooth-Verbindung fehlgeschlagen
Stellen Sie sicher, dass sich das Gerät im Kopplungsmodus befindet und keine andere Quelle bereits verbunden ist.
Überhitzungsschutz
Sorgen Sie für ausreichende Belüftung und blockieren Sie nicht die Lüftungsöffnungen am Gerät.
Vor der Verwendung
- Überprüfen Sie die Netzspannung (230V 50/60Hz).
- Stellen Sie sicher, dass alle Kabel fest sitzen.
- Prüfen Sie, ob die Belüftungsöffnungen frei sind.
- Stellen Sie das System auf einen stabilen Untergrund.
- Verwenden Sie nur das originale Powercon-Netzkabel.
Abbildungen und Diagramme
- Das Bedienfeld enthält 17 nummerierte Bedienelemente.
- Die Regler 1-5 steuern Lautstärke, Höhen, Bässe und Effekte.
- Die Schalter 11-12 steuern Bluetooth und TWS-Funktionen.
- Der Schalter 13 wählt den DSP-Modus.
Modellkompatibilität
- Geeignet für Mixer oder Preamps über XLR/Jack-Eingänge.
- Line Out ermöglicht den Anschluss eines zusätzlichen Subwoofers.
- Nur für den Betrieb mit 230V 50/60Hz ausgelegt.
