Installationsanleitung für Superior Life LED Linear High Bay
Installationsanleitung für Superior Life LED Linear High Bay. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und die 0-10V-Dimmfunktion anschließen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Superior Life LED Linear High Bay erfordert eine fachgerechte Installation durch einen Elektriker. Sie unterstützt 120-277V Spannung und bietet Optionen für Ketten-, Kabel- oder Pendelmontage. S. 1, 2
Wichtigste Schritte
- Stromversorgung vor Installation oder Wartung unterbrechen. S. 1
- Dimm-Leitungen (Lila/Pink/Grau) bei Nichtgebrauch separat abdecken. S. 1
Wartung und Reset
- Reinigen Sie die Leuchte und Linse von Fingerabdrücken und prüfen Sie alle Befestigungen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 120-277V | Unterstützter Spannungsbereich | S. 1 |
Wo es im PDF steht
- Installationsanweisungen und Schaltplan S. 1
- Zusätzliche Montagemöglichkeiten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Anschluss der Superior Life LED Linear High Bay Leuchte. Die Installation muss zwingend von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Leuchte ist für den Betrieb mit 120-277V ausgelegt.
Installation
Die Leuchte bietet verschiedene Montagemöglichkeiten:
- Standard-Kettenmontage: Die Kette wird in den mitgelieferten Drahtaufhänger eingehängt. Das andere Ende der Kette muss an einer Struktur befestigt werden, die für die Last ausgelegt ist. Der Aufhänger wird an der Seite des oberen LED-Kanals befestigt.

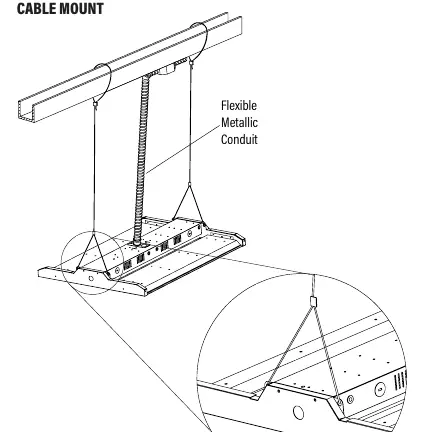

- Kabelmontage: Zusätzliche Option für die Deckenmontage mittels Kabeln.

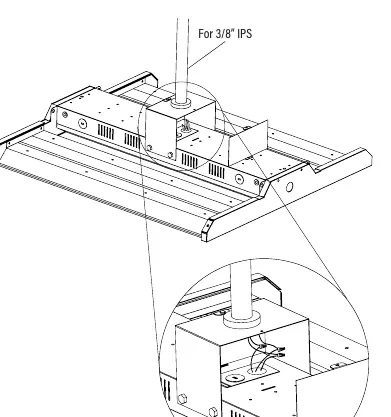

- Pendelmontage: Optionale Montage mittels 3/8 Zoll IPS-Rohr.
Stellen Sie sicher, dass alle Aufhängevorrichtungen vollständig in die seitlichen Löcher des oberen Kanals eingerastet sind.
Verkabelung
Der elektrische Anschluss erfolgt gemäß dem beiliegenden Schaltplan:
- Schwarz: Phase (Line)
- Weiß: Neutralleiter (Neutral)
- Grün: Erdung (Ground)
0-10V Dimmfunktion: Die Leuchte verfügt über Dimm-Leitungen (Lila für Dim+ und Pink/Grau für Dim-). Wenn die Dimmfunktion nicht genutzt wird, müssen diese Leitungen separat isoliert (abgedeckt) werden, um Fehlfunktionen oder Garantieverlust zu vermeiden.
Wartung und Reinigung
Entfernen Sie nach der Installation alle Rückstände oder Fingerabdrücke von der Leuchte und der Linse. Überprüfen Sie vor der Inbetriebnahme alle Befestigungselemente auf festen Sitz. Schalten Sie für Wartungsarbeiten immer den Strom ab.
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht oder flackert
Überprüfen Sie die Spannungsversorgung (120-277V) und stellen Sie sicher, dass die Dimm-Leitungen korrekt isoliert sind, falls sie nicht verwendet werden.
Unsicherheit bei der Montage
Konsultieren Sie einen qualifizierten Elektriker. Die Montage an einer nicht tragfähigen Struktur kann zu Absturzgefahr führen.
Vor der Verwendung
- Stromzufuhr am Sicherungskasten unterbrochen
- Qualifizierter Elektriker für die Installation beauftragt
- Tragfähigkeit der Deckenstruktur geprüft
- UL-gelistete Kabelverbinder verwendet
- Dimm-Leitungen bei Nichtgebrauch isoliert
Technische Daten in der Praxis
- 0-10V Dimming
- Niederspannungs-Steuerschnittstelle zum Dimmen der Leuchte.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung von Netzspannung (Schwarz/Weiß/Grün) und die separaten Dimm-Leitungen (Lila/Pink/Grau).
- Die Montagezeichnungen verdeutlichen die korrekte Positionierung der Aufhänger am Gehäuse.
