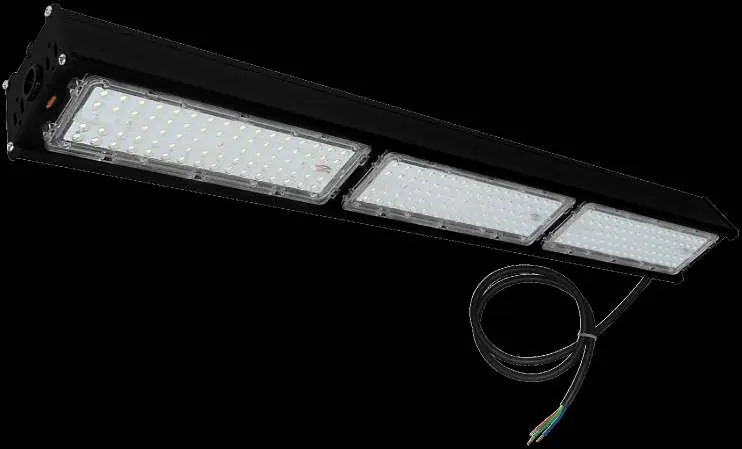

Installationsanleitung für Eterna HBAYLIN 150W Linear LED High Bay

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifizierte Elektriker und bietet Richtlinien für die Installation der Eterna HBAYLIN 150W Linear LED High Bay. Das Produkt ist ausschließlich für den Innenbereich bestimmt und muss gemäß den geltenden Bau- und IEE-Verkabelungsvorschriften installiert werden. Stellen Sie sicher, dass die Montagefläche das Gewicht der Leuchte tragen kann und ein Mindestabstand von 0,5 m zu beleuchteten Flächen eingehalten wird.

Sicherheitshinweise

• Die Installation muss durch eine fachkundige Person erfolgen.
• Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen und die entsprechende Sicherung entfernt oder der Leitungsschutzschalter (MCB) verriegelt werden.
• Das Produkt muss zwingend geerdet werden.
• Die Lichtquelle ist nicht austauschbar und für die Lebensdauer der Leuchte ausgelegt.
• Bei Arbeiten in der Höhe ist eine geeignete Plattform zu verwenden.

Installation

Die Leuchte kann entweder aufgehängt oder mit den mitgelieferten Halterungen montiert werden.

Montage durch Aufhängung

1. Wählen Sie den Montageort unter Berücksichtigung der Sicherheitshinweise.
2. Unterbrechen Sie die Stromzufuhr.
3. Befestigen Sie den Deckenbecher an der Montagefläche und stellen Sie sicher, dass die Befestigungen das Gewicht tragen können.
4. Klicken Sie den Karabiner in die Schlitze an der Rückseite der Leuchte nahe der Endkappe.
5. Schließen Sie die Kabel an eine geeignete Abzweigdose an.
6. Stellen Sie die Stromversorgung wieder her und testen Sie die Leuchte.

Montage mit Halterungen

1. Wählen Sie den Montageort.
2. Unterbrechen Sie die Stromzufuhr.
3. Befestigen Sie die Halterungen an den Endkappen der Leuchte.
4. Verwenden Sie die Halterungen als Schablone, um die Bohrlöcher an der Montagefläche zu markieren.
5. Bereiten Sie die Löcher vor und befestigen Sie die Leuchte.
6. Schließen Sie die Kabel an eine geeignete Abzweigdose an.
7. Justieren Sie die Leuchte im gewünschten Winkel und sichern Sie sie mit den Schrauben an beiden Enden.
8. Stellen Sie die Stromversorgung wieder her und testen Sie die Leuchte.

Elektrischer Anschluss

Achten Sie beim Anschluss darauf, dass die Klemmen fest sitzen und keine Drahtlitzen hervorstehen. Die Verkabelung muss wie folgt erfolgen:

• Phase (Live): Braun oder Rot
• Neutralleiter (Neutral): Blau oder Schwarz
• Schutzleiter (Earth): Gelb und Grün

Reinigung und Wartung

Reinigen Sie das Produkt nur mit einem weichen, trockenen Tuch. Trennen Sie vor der Reinigung die Stromversorgung und wischen Sie das Gehäuse nur mit einem leicht feuchten (nicht nassen) Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Bei Problemen wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Kontakt zum technischen Support: [email protected].
