Installationsanleitung für Sunco Lighting Gas Station Canopy LED Light
Detaillierte Installationsanleitung für die Sunco Lighting Gas Station Canopy LED Leuchte. Erfahren Sie mehr über die verschiedenen Montagemethoden, elektrische Anschlüsse und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Sunco Lighting Gas Station Canopy LED Leuchte kann über drei Methoden installiert werden: Deckenmontage mit Sicherheitsseil, Montage an einer 3/4" NPT-Gewindestange oder Montage mittels Halterung an der Decke. S. 3, 4
Wichtigste Schritte
- Stromversorgung vor der Installation unterbrechen. S. 3
- Sicherheitsseil bei Deckenmontage verwenden. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 150W | Stromverbrauch der Leuchte | S. 1 |
| Lichtstrom | 20100LM | Helligkeit der Leuchte | S. 1 |
| Farbtemperatur | 5700K | Lichtfarbe | S. 1 |
Wo es im PDF steht
- Technische Daten und Merkmale S. 1
- Elektrische Daten und Abmessungen S. 2
- Installationsmethoden I, II, III S. 3
- Installationsmethode III (Fortsetzung) S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und die technischen Spezifikationen der Sunco Lighting Gas Station Canopy LED Leuchte. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Die Leuchte ist für den Einsatz in Tankstellen oder unter Überdachungen konzipiert und verfügt über eine IP65-Schutzart.
Technische Daten
- Leistung: 150W
- Lichtstrom: 20100LM
- Eingangsspannung: 120-277V
- Farbtemperatur: 5700K
- Betriebstemperatur: -33°F bis 140°F
- Abstrahlwinkel: 120°
Installationsmethoden
Die Leuchte bietet drei verschiedene Installationsmöglichkeiten:
Methode I: Deckenmontage mit Sicherheitsseil
- Befestigen Sie eine Seite des Sicherheitsseils an der Rückseite der Leuchte.
- Bohren Sie die Befestigungslöcher in die Decke.
- Befestigen Sie das andere Ende des Sicherheitsseils an der Decke.
- Schließen Sie die Kabel gemäß den lokalen elektrischen Vorschriften an und fixieren Sie die Leuchte mit den mitgelieferten Schrauben an der Decke.
Methode II: 3/4" NPT Gewindestange
- Verbinden Sie die Verkabelung mit der Stromversorgung innerhalb der 3/4" NPT-Stange.
- Schrauben Sie die Leuchte direkt auf die 3/4" NPT-Stange.
Methode III: Montage mit Halterung
- Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Rückseite der Leuchte.
- Bei Verwendung einer 3/4" NPT-Stange: Lösen Sie die Mutter, führen Sie die Stange durch die Halterung und schrauben Sie die Mutter wieder fest.
- Bei Deckenmontage: Bohren Sie die Ausrichtungslöcher, setzen Sie die Dübel ein und befestigen Sie die Montageplatte an der Decke.
- Montieren Sie die Leuchte an der Halterung und stellen Sie die elektrischen Verbindungen her.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die elektrische Verbindung gemäß den lokalen Vorschriften und stellen Sie sicher, dass die Kabel korrekt isoliert sind.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten ausgeschaltet ist.
- Wählen Sie die für Ihren Standort geeignete Montagemethode (Decke, NPT-Stange oder Halterung).
- Prüfen Sie, ob die Eingangsspannung (120-277V) mit Ihrem Stromnetz kompatibel ist.
- Stellen Sie sicher, dass alle Kabelverbindungen gut geschützt und isoliert sind.
Technische Daten in der Praxis
- 120° Abstrahlwinkel
- Breite Lichtverteilung, ideal für die Ausleuchtung großer Flächen unter Überdachungen.
- 50.000 Stunden Lebensdauer
- Erwartete Betriebsdauer der LED-Chips bei normaler Nutzung.
Abbildungen und Diagramme

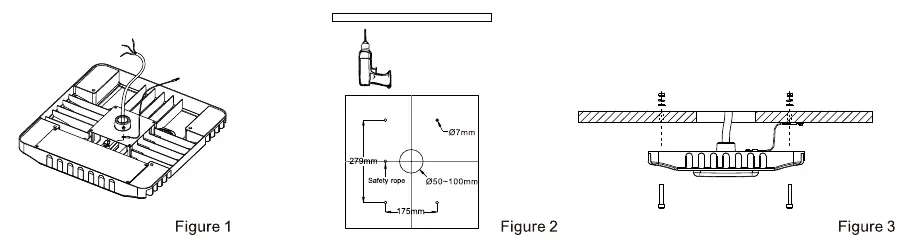

- Figure 1-3: Zeigt die Montage mit Sicherheitsseil und Deckenbefestigung.
- Figure 4-5: Zeigt die Montage an einer 3/4 Zoll NPT-Gewindestange.

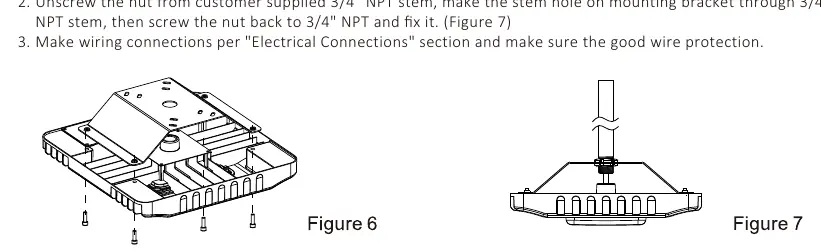

- Figure 6-7: Zeigt die Montage mittels Halterung an einer NPT-Stange.

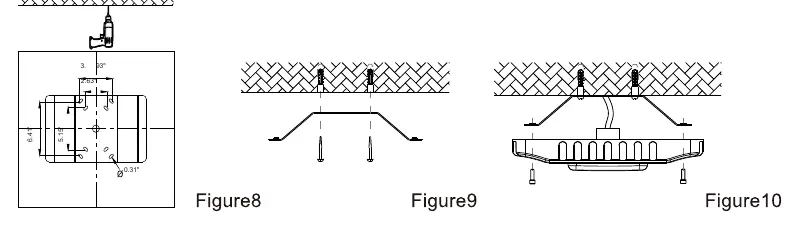

- Figure 8-10: Zeigt die Montage mittels Halterung direkt an der Decke.
Modellkompatibilität
- Die Leuchte ist für 120-277V Eingangsspannung ausgelegt.
- Installationsmethode II wird nicht direkt von Sunco bereitgestellt (kundenseitiges Zubehör).
