Installationsanleitung für Superior Life LED Stealth Fixtures
Erfahren Sie, wie Sie die Superior Life LED Stealth Fixtures sicher installieren. Diese Anleitung deckt Trunnion-, Slip-Fitter- und Mastmontage sowie die Sensorinstallation ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation und Montage der Superior Life LED Stealth Fixtures. Bitte beachten Sie, dass die Installation ausschließlich durch einen qualifizierten Elektriker gemäß den geltenden nationalen und lokalen elektrischen Vorschriften erfolgen darf.
Wichtige Sicherheitshinweise:
- Trennen Sie vor der Installation oder Wartung immer die Stromversorgung am Sicherungskasten.
- Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Etikett der Leuchte übereinstimmt.
- Die Leuchte ist für feuchte Umgebungen (Wet locations) geeignet.
- Decken Sie die Leuchte nicht ab, um Überhitzung zu vermeiden.
- Der Betrieb der Leuchte erfordert zwingend eine installierte Shorting-Kappe oder einen optionalen Twist-Lock-Photocell-Sensor.
Montagearten
Die Leuchte unterstützt verschiedene Montageoptionen:
- Trunnion-Montage (Mast/Wand): Befestigung mittels Trunnion-Halterung. Bei der Wandmontage ist ein 0,3-Zoll-Loch zu bohren. Die Verkabelung erfolgt durch die Rückplatte der Leuchte.
- Slip-Fitter-Montage: Montage mittels Slip-Fitter-Adapter. Die Schrauben sind entsprechend der Anleitung anzuziehen und der Winkel kann eingestellt werden.
- Mastmontage (Pole Mounting): Verwendung der Montageplatte (A) und der entsprechenden Gummiringe für quadratische oder runde Masten.
Sensorinstallation
Für den Betrieb mit Sensoren kann die werkseitig installierte Shorting-Kappe entfernt und durch einen Photocell-Sensor oder Bewegungssensor ersetzt werden. Achten Sie darauf, die Kabel gemäß dem beiliegenden Schaltplan korrekt anzuschließen.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Shorting-Kappe oder ein kompatibler Twist-Lock-Sensor korrekt installiert ist.
Alle elektrischen Verbindungen müssen gemäß dem National Electrical Code und lokalen Vorschriften mit UL-zugelassenen Verbindern gecappt werden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Qualifizierten Elektriker für die Installation beauftragen.
- Spannung mit dem Etikett der Leuchte abgleichen.
- Shorting-Kappe oder Photocell-Sensor für den Betrieb bereitstellen.
- Sicherstellen, dass keine Kabel an scharfen Kanten beschädigt werden.
Technische Daten in der Praxis
- Wet locations
- Die Leuchte ist für den Einsatz in feuchten Umgebungen zugelassen.
- Shorting Cap
- Ein notwendiges Bauteil, das den Stromkreis schließt, wenn kein Sensor verwendet wird.
Abbildungen und Diagramme

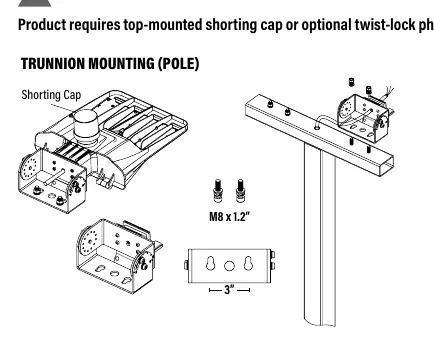

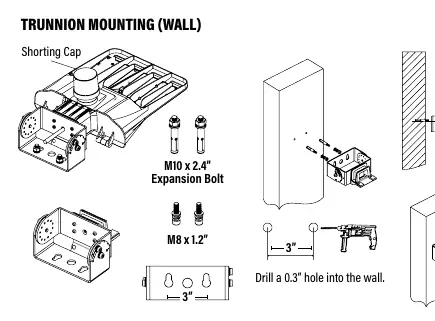

- Trunnion-Montage: Zeigt die Befestigung an Mast oder Wand mit M8-Schrauben.

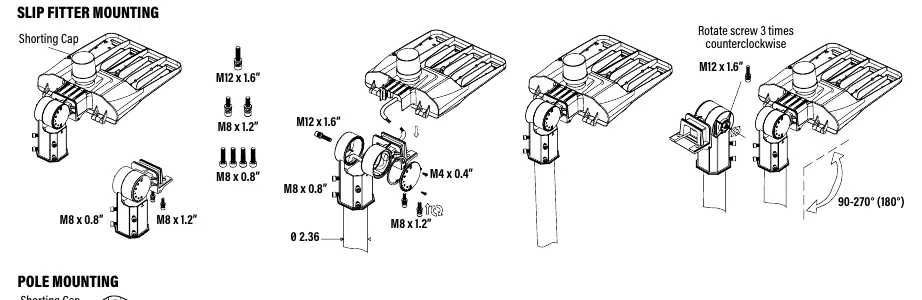

- Slip-Fitter-Montage: Zeigt die Winkelverstellung und Befestigung am Adapter.

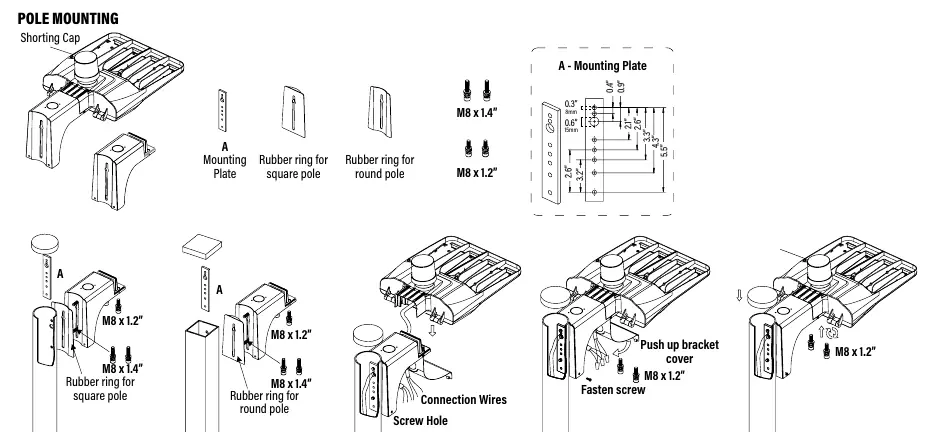

- Mastmontage: Zeigt die Verwendung der Montageplatte und Gummiringe für verschiedene Mastformen.

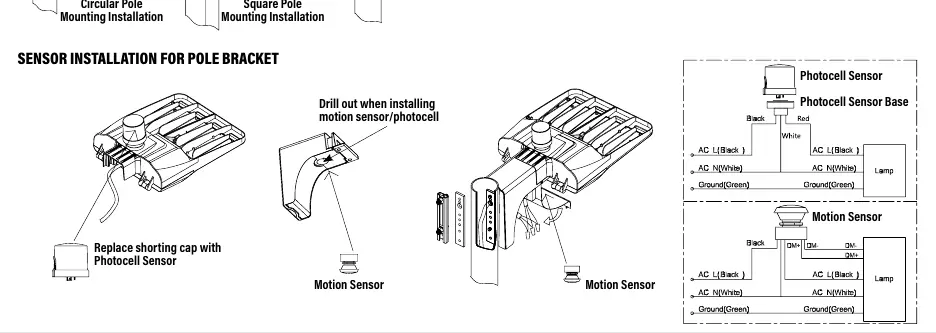

- Sensorinstallation: Zeigt den Austausch der Shorting-Kappe gegen einen Sensor und den Schaltplan.
Modellkompatibilität
- Erfordert eine Shorting-Kappe oder einen optionalen Twist-Lock-Photocell-Sensor für den Betrieb.
