Die Installation dieser Leuchte muss zwingend durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Etikett der Leuchte übereinstimmt. Die Leuchte ist für trockene oder feuchte Standorte geeignet.
Installation
Die Leuchte unterstützt verschiedene Montagearten:
- Kettenmontage (Standard): Befestigen Sie die Kette am mitgelieferten Drahtaufhänger. Sichern Sie das andere Ende der Kette an einer für die Last ausgelegten Struktur. Hängen Sie den Drahtaufhänger in die seitlichen Löcher des oberen LED-Kanals ein.

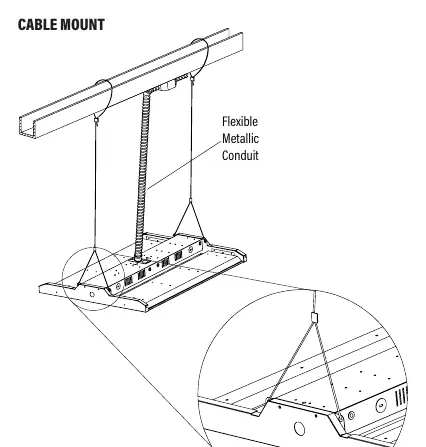

- Kabelmontage: Nutzen Sie die optionalen Kabelhalterungen gemäß der Abbildung.

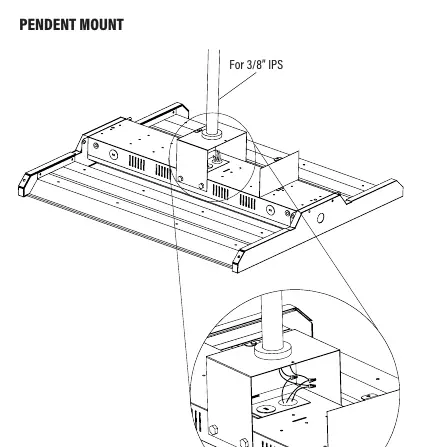

- Pendelmontage: Nutzen Sie die optionalen Pendelhalterungen für 3/8" IPS.
Elektrischer Anschluss
Verbinden Sie die Kabel wie folgt:
- Schwarz: Phase (Hot)
- Weiß: Neutralleiter (Neutral)
- Grün: Erdung (Ground)
Hinweis zur Dimmung: Die Leuchte verfügt über 0-10V-Dimmleitungen (Lila und Pink/Grau). Wenn keine Dimmung verwendet wird, müssen diese Leitungen separat isoliert (abgedeckt) werden, um Fehlfunktionen und Garantieverlust zu vermeiden.
Wartung und Reinigung
Entfernen Sie Rückstände oder Fingerabdrücke von der Leuchte und der Linse. Überprüfen Sie vor der Inbetriebnahme alle Befestigungselemente auf festen Sitz.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die 0-10V-Dimmleitungen (Lila/Pink/Grau) separat isoliert sind, wenn sie nicht an einen Dimmer angeschlossen werden.
Vermeiden Sie es, Kabel über scharfe Kanten von Blechen oder anderen scharfen Objekten zu führen.
Vor der Verwendung
- Stromzufuhr am Sicherungskasten unterbrochen
- Versorgungsspannung mit Leuchtenetikett abgeglichen
- Qualifizierter Elektriker für die Installation beauftragt
- Befestigungsstruktur für die Last der Leuchte ausgelegt
- Alle Kabelverbindungen mit UL-zugelassenen Verbindern versehen
