Bedienungsanleitung für Sunco LED UFO High Bay HB_UFO
Detaillierte Installations- und Wartungsanleitung für die Sunco LED UFO High Bay (HB_UFO). Erfahren Sie alles über die Montage per Haken, Rohr oder Deckenhalterung, den elektrischen Anschluss, technische Spezifikationen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Sunco LED UFO High Bay kann per Haken, 3/8 NPT-Rohr oder direkt an der Decke montiert werden. Der elektrische Anschluss erfolgt über die Standardfarben Schwarz (Phase), Weiß (Neutral) und Grün (Erde). S. 3, 4, 5, 6
Wichtigste Schritte
- Stromkreis vor der Installation am Sicherungskasten ausschalten. S. 3, 4, 5, 6
- Verkabelung: Schwarz an Phase, Weiß an Neutral, Grün an Erde. S. 4, 5, 6
Probleme und Lösungen
Leuchte summt
Überprüfen Sie die Verbindung zum Überspannungsschutz und entfernen Sie Interferenzen durch andere Geräte.
S. 8Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120-277V | Betriebsspannung | S. 7 |
| Leistung | 150/200/240 W | S. 7 | |
| Schutzart | IP65 | Feuchtigkeitsschutz | S. 7 |
Wo es im PDF steht
- Installationsanleitung Hakenmontage S. 4
- Installationsanleitung Rohrmontage S. 5
- Installationsanleitung Deckenmontage S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Sunco LED UFO High Bay (Modell HB_UFO). Das Gerät ist für den Einsatz in feuchten Umgebungen bei Temperaturen von -22° bis 122° F geeignet. Bitte beachten Sie, dass das Gerät nicht mit Zeitsteuerungen, Fotozellen, Anwesenheitssensoren oder allen Dimmern kompatibel ist. Die Installation sollte von einem qualifizierten Elektriker gemäß den lokalen und nationalen elektrischen Vorschriften (N.E.C.) durchgeführt werden.
Sicherheitshinweise
- Schalten Sie vor der Installation den Stromkreis am Sicherungskasten aus.
- Nicht für Notbeleuchtungssysteme geeignet.
- Stellen Sie sicher, dass die Deckenhalterung oder der Haken das Gewicht der Leuchte tragen kann.
- Verwenden Sie nur kompatible Dimmer.
Installationsanleitung
Montage mit Haken und Hebering
- Schalten Sie den Strom ab und bohren Sie ein Vorbohrloch.
- Installieren Sie den Haken oder eine geeignete Halterung an der Decke.
- Schrauben Sie den mitgelieferten Hebering in die Leuchte und ziehen Sie die Feststellschraube fest.
- Hängen Sie die Leuchte an den Haken oder eine Kette und sichern Sie sie mit einem Sicherheitskabel.
Montage mit 3/8 NPT-Rohr
- Schalten Sie den Strom ab und lösen Sie die Muttern am 3/8 NPT-Anschluss.
- Schrauben Sie die Montagehalterung (nicht im Lieferumfang enthalten) an die Leuchte.
- Führen Sie das NPT-Rohr in die entsprechenden Löcher der Halterung ein und ziehen Sie die Muttern fest oder schrauben Sie das Rohr in das Loch der Leuchte.
- Justieren Sie die Position der Leuchte durch Einstellen der Halterungsschrauben.
Deckenmontage
- Markieren Sie die Position, bohren Sie Löcher in die Decke und setzen Sie Spreizdübel ein.
- Richten Sie die Halterung und die Löcher der Leuchte an den Dübeln aus.
- Schieben Sie die Leuchte nach oben und ziehen Sie die Muttern fest.
Elektrischer Anschluss
Verbinden Sie die Versorgungsleitungen mit den Leuchtenkabeln unter Verwendung der mitgelieferten Drahtmuttern:
- Schwarz: Phase (Live)
- Weiß: Neutralleiter (Neutral)
- Grün: Erdung (Ground)
- Grau oder Pink: Dimmen (DIM-) - falls nicht verwendet, bitte abkappen.
Fehlerbehebung
Bei Problemen wie Flackern oder Summen überprüfen Sie bitte die Verkabelung auf festen Sitz und stellen Sie sicher, dass der Stromkreis nicht überlastet ist. Bei Dimmproblemen stellen Sie sicher, dass der verwendete Dimmer mit dem Gerät kompatibel ist.
Technische Daten
Das Gerät arbeitet mit einer Spannung von 120-277V und einer Frequenz von 50/60 Hz. Die Leistungsaufnahme beträgt 150/200/240 W. Die Leuchte verfügt über die Schutzart IP65 und einen Abstrahlwinkel von 90°.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Verkabelung und ob der Sicherungsautomat ausgelöst hat.
Flackern beim Einschalten oder Dimmen
Überprüfen Sie die Verkabelung auf festen Sitz und die Kompatibilität des Dimmers.
Summgeräusche
Stellen Sie sicher, dass die Leuchte an einem Überspannungsschutz angeschlossen ist und keine Interferenzen durch andere elektronische Geräte vorliegen.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten.
- Geeignete Montagevorrichtung (Haken, Kette oder Halterung) vorbereiten.
- Kompatibilität des Dimmers prüfen (falls verwendet).
- Verkabelung gemäß Farbcode (Schwarz/Weiß/Grün) vorbereiten.
- Sicherheitskabel bei Hakenmontage bereitstellen.
Technische Daten in der Praxis
- 0-10V Dimmbar
- Unterstützt professionelle 0-10V Dimmsteuerung.
Abbildungen und Diagramme
- Die Anleitung enthält spezifische Schaltpläne für den elektrischen Anschluss.
- Detaillierte Zeichnungen zeigen die drei Montagearten: Haken, Rohr und Deckenmontage.
Modellkompatibilität
- Nicht kompatibel mit Zeitsteuerungen.
- Nicht kompatibel mit Fotozellen.
- Nicht kompatibel mit Anwesenheitssensoren.

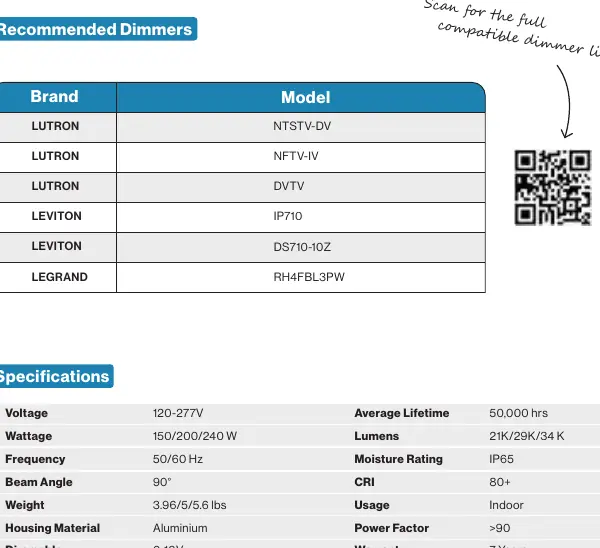

- Nicht mit allen Dimmern kompatibel; Liste der empfohlenen Dimmer beachten.
