Diese Anleitung beschreibt die Installation und den Betrieb der Sunlite 122F LED-Linearleuchte. Das Dokument enthält detaillierte Anweisungen für verschiedene Montagearten (Decke, Hängemontage, Eckmontage) sowie spezifische Verdrahtungspläne für Standardbetrieb, 0-10V-Dimmung, Notstrom-Batterie-Systeme, Bewegungssensoren und Fotozellen. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Sicherheitshinweise
- Schalten Sie vor der Inspektion oder Installation unbedingt die Stromversorgung aus.
- Die Installation sollte von einer mit der Konstruktion und dem Betrieb des Produkts vertrauten Person durchgeführt werden. Bei mangelnder Erfahrung ist ein qualifizierter Elektriker hinzuzuziehen.
- Vermeiden Sie Beschädigungen der Kabel durch scharfe Kanten.
- Nicht in Bereichen mit Regen- oder Feuchtigkeitsrisiko installieren (außer für feuchte Standorte geeignet).
- Betriebstemperatur: -20°C bis 50°C.
Installation


Deckenmontage
- Setzen Sie die J-Box-Abdeckung in die Schlitze an der Unterseite der Leuchte ein.
- Öffnen Sie das Linsenteil; es hängt am Scharnier der Leuchte.
- Bohren Sie die Montagelöcher in die Decke unter Verwendung der Referenzschablone.
- Setzen Sie Dübel in die gebohrten Löcher ein und befestigen Sie die Leuchte mit den mitgelieferten Schrauben.

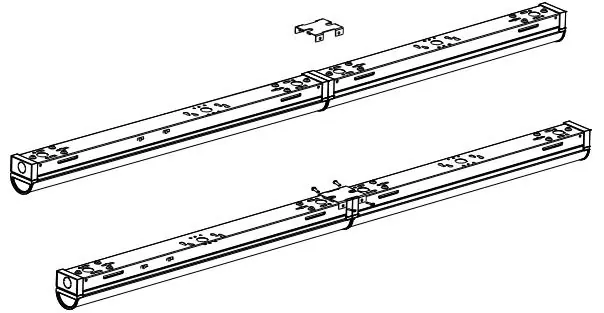

Hängemontage
Erfordert das separat erhältliche Suspended Mount Kit (85636-SU).
- Befestigen Sie die V-Haken an den vorhandenen Schlüssellöchern der Leuchte.
- Hängen Sie die V-Haken an die Kette.
- Die Verdrahtung erfolgt wie bei der Deckenmontage, muss jedoch durch ein Schutzrohr (Conduit) geführt werden.
Eckmontage
Erfordert separat erhältliche Eckhalterungen.
- Bohren Sie die Montagelöcher an der Wand mithilfe der Referenzschablone.
- Setzen Sie Dübel ein und befestigen Sie die Eckhalterung an der Wand.
- Montieren Sie die Leuchte mit M4*10 Schrauben an den Halterungen.
Elektrischer Anschluss
Verbinden Sie die Versorgungsleitungen mit den Leuchtenkabeln: Schwarz an Schwarz (L), Weiß an Weiß (N) und Grün an Erde. Für die 0-10V-Dimmung verbinden Sie das violette Kabel mit dem positiven Dimmkabel und das graue Kabel mit dem negativen Dimmkabel.

Einstellungen
An der Seite der Leuchte befinden sich Schalter zur Auswahl der Farbtemperatur (CCT) und der Leistung (Wattage). Stellen Sie diese vor der endgültigen Montage entsprechend Ihren Anforderungen ein.
Zubehör
Die Leuchte unterstützt optionales Zubehör wie Notstrombatterien (4W, 6W, 8W), Bewegungssensoren und Fotozellen. Die Installation dieser Komponenten erfordert spezifische Verdrahtungen gemäß den beiliegenden Diagrammen, die den Anschluss an den LED-Treiber und die entsprechenden Steckverbinder beschreiben.


Praktische Hilfe
Typische Probleme
Überprüfen Sie die 0-10V-Verkabelung (violett/grau) und stellen Sie sicher, dass der verwendete Dimmer mit 0-10V-Systemen kompatibel ist.
Überprüfen Sie die korrekte Verbindung der Steckverbinder zwischen Notstrom-Treiber, Batterie und LED-Treiber sowie den korrekten Anschluss des Testschalters.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn am Sicherungskasten ausschalten.
- Prüfen, ob die Decken- oder Wandstruktur das Gewicht der Leuchte tragen kann.
- Geeignete Werkzeuge (Bohrer, Schraubendreher, Abisolierzange) bereitlegen.
- Sicherstellen, dass die Umgebungstemperatur im Bereich von -20°C bis 50°C liegt.
- Prüfen, ob alle benötigten Zubehörteile (z.B. Eckhalterungen, Notstrom-Kit) vorhanden sind.
Technische Daten in der Praxis
- 0-10V Dimmbar
- Unterstützt die Steuerung der Helligkeit über kompatible 0-10V-Wanddimmer.
- CCT/W Selectable
- Ermöglicht die manuelle Auswahl der Farbtemperatur (3500K, 4000K, 5000K) und der Leistungsaufnahme direkt am Gerät.
Abbildungen und Diagramme
- Verdrahtungsplan: Zeigt den Anschluss von Netzleitung (L, N, Erde) sowie die 0-10V-Steuerleitungen.

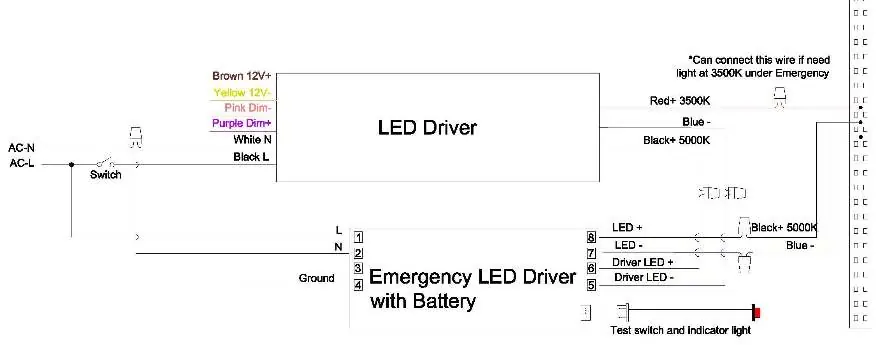

- Notstrom-Verkabelung: Detaillierte Darstellung der Verbindung zwischen LED-Treiber, Notstrom-Treiber und Batterie.
Modellkompatibilität
- Notstrombatterien, Bewegungssensoren und Fotozellen sind separat erhältlich.
- Die Leuchte ist für feuchte Standorte geeignet.
- Notstrom-Batterie erfordert eine Betriebstemperatur von 0°C bis 50°C.
