Bedienungsanleitung für Saxby Lighting Aqualine Kit 51918

Wichtige Informationen aus der Anleitung

Das Saxby Lighting Aqualine Kit 51918 ist ein LED-Streifen-Set für den Innenbereich. Vor der Installation ist es wichtig zu beachten, dass das System nicht erweitert werden kann und nur für den Innenbereich (IP44) geeignet ist. Die LED-Streifen arbeiten mit Sicherheitskleinspannung (12V) und dürfen nicht geerdet werden. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten ausgeschaltet ist.

Spezifikationen

• Spannung: 220-240V~ 50Hz (Eingang), 12V d.c. (Ausgang LED-Streifen)
• Abmessungen: 10mm Breite, 5000mm Länge
• Schutzart: IP44 (spritzwassergeschützt)

Installation und Montage

Planen Sie die Anordnung der LED-Streifen so, dass die Kabel die Entfernung zwischen dem LED-Treiber und dem gewünschten Montageort erreichen. Vermeiden Sie Bereiche, in denen Kabel eingeklemmt, geschnitten oder beschädigt werden könnten.

1. Positionieren Sie den Stecker, den Sensor der Fernbedienung und den LED-Treiber in der Nähe der Steckdose.
2. Stellen Sie sicher, dass die Kabelverbindungen korrekt sind, bevor Sie das System anschließen.
3. Kleben Sie die LED-Streifen auf eine saubere Oberfläche.
4. Schließen Sie den LED-Treiber an den LED-Streifen an und achten Sie dabei auf die korrekte Polarität.

Kürzen der LED-Streifen

Die LED-Streifen können bei Bedarf gekürzt werden:

• Das Kürzen ist in Abständen von 100mm oder Vielfachen davon möglich.
• Suchen Sie die Markierung auf dem Streifen mit den vier Kupferkontakten.
• Verwenden Sie eine scharfe Schere, um den Streifen nur an diesen markierten Stellen zu schneiden.
• Versiegeln Sie das offene Ende des Streifens mit einer kleinen Menge Silikondichtmittel, um die Schutzart zu erhalten.

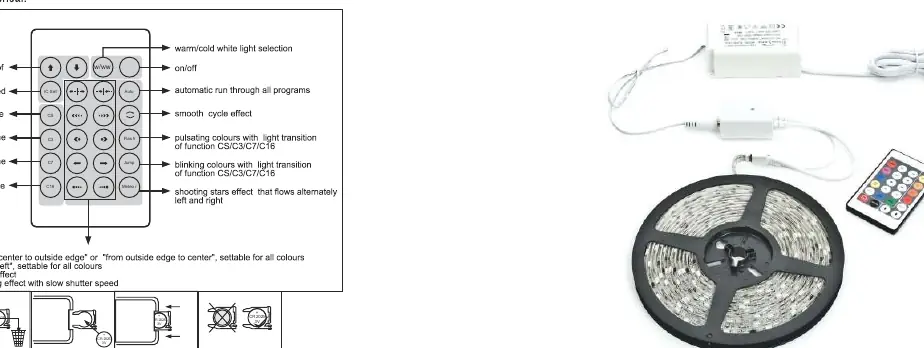

Bedienung der Fernbedienung

Die Fernbedienung ermöglicht die Steuerung von Farben, Helligkeit und Lichteffekten. Zum Austausch der Batterie schieben Sie den Hebel an der Unterseite des Batteriefachs, ziehen das Gehäuse heraus und ersetzen die Batterie (CR2025 3V). Achten Sie beim Einsetzen auf die korrekte Polarität.

Sicherheitshinweise

• Schalten Sie vor dem Reinigen oder bei Wartungsarbeiten immer die Stromversorgung ab.
• Das System enthält nicht austauschbare Teile und kann nicht gewartet werden. Bei Beschädigung muss das Teil entsorgt werden.
• Entsorgen Sie Elektroaltgeräte nicht im Hausmüll, sondern nutzen Sie entsprechende Recycling-Einrichtungen.
