Bedienungsanleitung für LED-Streifen Tecnolite 12TIRLEDCCTMVCTR5M

Schnelle Hilfe und Bedienungsanleitung für den Tecnolite 12TIRLEDCCTMVCTR5M LED-Streifen. Erfahren Sie alles über Installation, Fernbedienung und Sicherheitshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Bedienung des Tecnolite 12TIRLEDCCTMVCTR5M LED-Streifens. Bitte beachten Sie, dass das Netzteil und der Controller nur für den Innenbereich (IP20) geeignet sind, während der LED-Streifen selbst für den Außenbereich (IP65) ausgelegt ist. Halten Sie das Gerät von brennbaren Materialien fern.

Lieferumfang

Fernbedienung (A-01)
Netzteil (A-02)
IR-Controller (A-03)

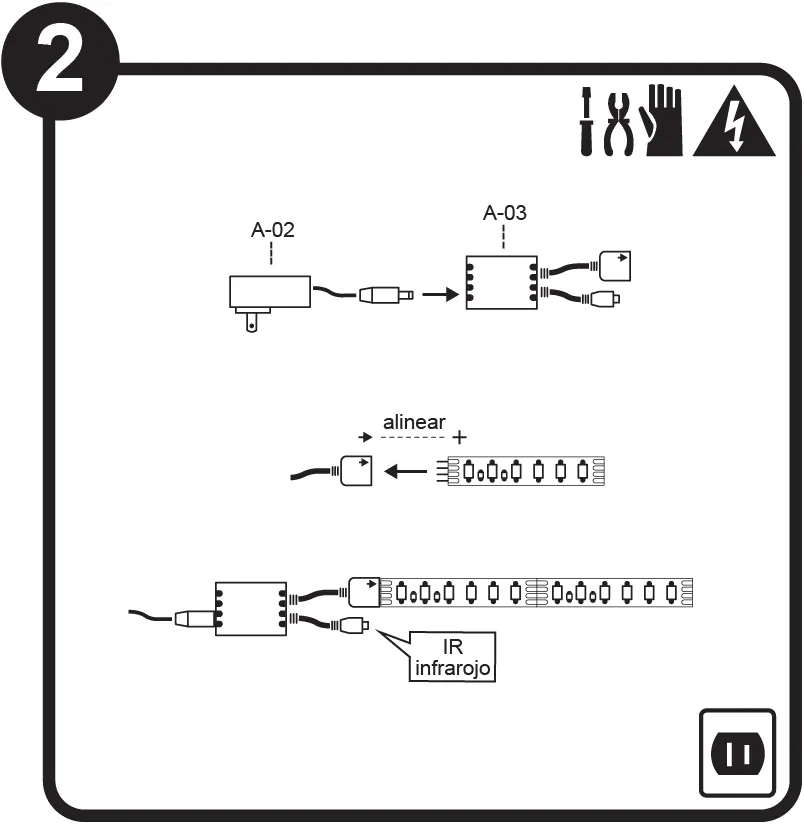

Installation

Verbinden Sie das Netzteil (A-02) mit dem IR-Controller (A-03).
Verbinden Sie den IR-Controller mit dem LED-Streifen. Achten Sie dabei unbedingt auf die korrekte Ausrichtung der Pfeile (markiert als "alinear").
Stellen Sie sicher, dass der IR-Empfänger des Controllers frei liegt, um Signale der Fernbedienung zu empfangen.

Bedienung

Die Fernbedienung ermöglicht folgende Funktionen:

Ein/Aus: Schaltet das Licht ein oder aus.
CCT-Wechsel: Ermöglicht die Einstellung von 9 Farbtemperaturstufen.
Flash: Schneller Wechsel zwischen neutralem und Tageslicht.
Geschwindigkeit: 8 Stufen für Blinkeffekte.
Dimmung: Helligkeitsanpassung.

Wartung und Sicherheit

Sicherheit: Trennen Sie die Stromversorgung vor Wartungsarbeiten.
Zuschnitt: Der LED-Streifen kann alle 3 LEDs zugeschnitten werden.
Biegung: Der minimale Biegeradius beträgt 25 mm.
Reinigung: Verwenden Sie ein trockenes Tuch.

Praktische Hilfe

Typische Probleme

LED-Streifen leuchtet nicht

Überprüfen Sie die Stromverbindung und die korrekte Ausrichtung der Pfeile am Controller-Anschluss.

Fernbedienung reagiert nicht

Stellen Sie sicher, dass der IR-Empfänger des Controllers nicht verdeckt ist und Sichtverbindung besteht.

Vor der Verwendung

Prüfen Sie, ob Netzteil und Controller im Innenbereich bleiben (IP20).
Stellen Sie sicher, dass die Pfeile an den Steckverbindungen korrekt ausgerichtet sind.
Prüfen Sie die Stromspannung (100-240V).
Stellen Sie sicher, dass der Untergrund für den LED-Streifen sauber ist.
