Bedienungsanleitung für Sunlite LED-Waschtischleuchte
Erfahren Sie, wie Sie Ihre Sunlite LED-Waschtischleuchte sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Verdrahtungsschritte und Kompatibilitätsinformationen für Dimmer.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation und den Betrieb der Sunlite LED-Waschtischleuchte. Vor Beginn der Arbeiten muss der Strom am Sicherungskasten zwingend ausgeschaltet werden, um das Risiko eines Stromschlags zu vermeiden. Alle elektrischen Anschlüsse müssen den örtlichen und nationalen Elektrovorschriften entsprechen. Falls Sie keine Erfahrung mit Elektroinstallationen haben, beauftragen Sie einen qualifizierten Elektriker.
Installation und Montage
- Ziehen Sie die Stromversorgungskabel aus der Anschlussdose (Outlet Box).
- Befestigen Sie die Montageplatte (Mounting Backplate) mit zwei Schrauben an der Anschlussdose.
- Führen Sie die Verdrahtung durch (siehe Abschnitt Verdrahtung).
- Platzieren Sie die Abdeckplatte (Back Plate) über der Montageplatte und sichern Sie diese mit den mitgelieferten Schrauben an der Decke oder Wand.
- Schalten Sie nach Abschluss der Installation den Strom am Sicherungskasten wieder ein und aktivieren Sie den Lichtschalter.
Verdrahtung und Anschluss
Verbinden Sie die Kabel mithilfe von Drahtmuttern (Wire Nuts) wie folgt:
- Schwarzes Versorgungskabel mit dem schwarzen Leuchtenkabel.
- Weißes Versorgungskabel mit dem weißen Leuchtenkabel.
- Erdungskabel der Versorgung mit dem Erdungskabel der Leuchte.
Um eine sichere Verbindung zu gewährleisten, sollten alle Kabelverbindungen zusätzlich mit Isolierband umwickelt werden.
Dimmbarkeit
Dieses Produkt ist mit den meisten gängigen Haushaltsdimmern kompatibel. Die Dimmleistung hängt vom verwendeten Dimmer ab. Empfohlene Modelle sind:
- Lutron: VL-153P, SCL-153P, CTCL-153P, TGCL-153P
- Leviton: 6674, 6672
Pflege und Wartung
Reinigen Sie die Oberfläche der Leuchte ausschließlich mit einem sauberen, weichen Tuch. Verwenden Sie keine chemischen Reinigungsmittel, Lösungsmittel oder scheuernden Materialien. Da es sich um ein LED-Produkt handelt, ist kein Leuchtmittelwechsel erforderlich.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nach der Installation nicht einschalten.
Überprüfen Sie, ob der Strom am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen fest und korrekt mit Drahtmuttern verbunden sind.
Flackern oder ungleichmäßiges Dimmen.
Stellen Sie sicher, dass ein kompatibler Dimmer verwendet wird. Die Anleitung empfiehlt spezifische Modelle von Lutron und Leviton.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Prüfen, ob die Anschlussdose für die Montage geeignet ist.
- Sicherstellen, dass Drahtmuttern und Isolierband für die Verbindung bereitliegen.
- Bei Unsicherheit einen qualifizierten Elektriker hinzuziehen.

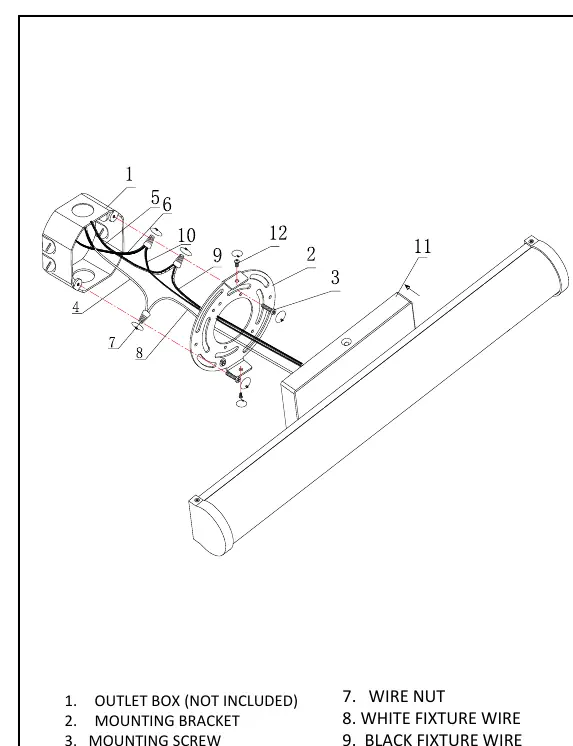

Abbildungen und Diagramme
- Die Abbildung zeigt die Montageplatte, die an der Anschlussdose befestigt wird.
- Die Verdrahtung erfolgt durch das Verbinden der farblich passenden Kabel (Schwarz an Schwarz, Weiß an Weiß) mittels Drahtmuttern.
- Die Leuchte wird abschließend mit Schrauben an der Montageplatte fixiert.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht mit aggressiven Reinigungsmitteln reinigen.
- Kein Leuchtmittelwechsel möglich (integrierte LED).
