Bedienungsanleitung für Saxby Lighting Flexline 12V 5M CCT...

Wichtige Informationen aus der Anleitung

Das Saxby Lighting Flexline 12V 5M CCT LED-Streifen-Set ist ein Komplettsystem für den Innenbereich. Es arbeitet mit einer Sicherheitskleinspannung (12V) und darf nur mit dem mitgelieferten LED-Treiber betrieben werden. Das System ist dimmbar und bietet eine einstellbare Farbtemperatur (CCT) von 2700K bis 6500K. Die Installation muss durch eine fachkundige Person erfolgen.

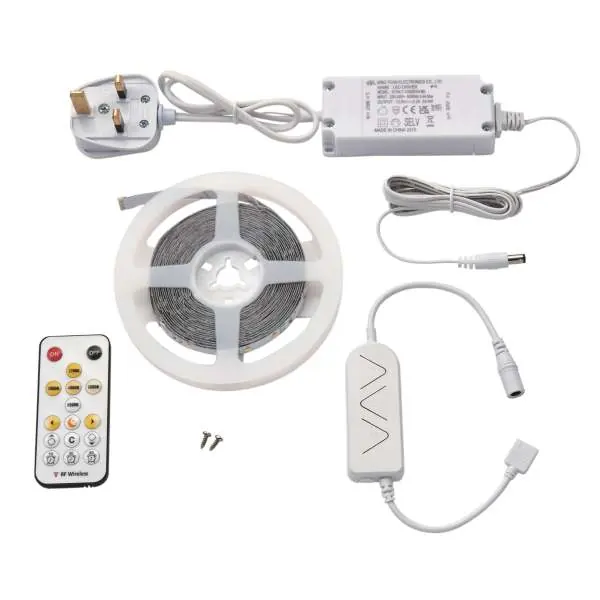

Lieferumfang

• 1 x In-Line 24W LED-Treiber mit UK-Stecker (0,5m Netzkabel & 1,5m Niederspannungskabel)
• 1 x 5000mm LED-Streifen
• 1 x Fernbedienung
• 1 x Empfänger

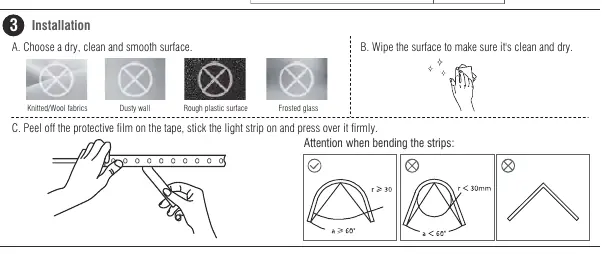

Installation

1. Planen Sie das Layout sorgfältig, um sicherzustellen, dass die Kabel die Distanz zwischen Stromquelle und LED-Streifen überbrücken.
2. Wählen Sie eine trockene, saubere und glatte Oberfläche. Reinigen Sie diese gründlich vor der Montage.
3. Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite des LED-Streifens und drücken Sie ihn fest auf die Oberfläche.
4. Verbinden Sie den Farbtemperatur-Controller mit dem Anschluss am LED-Streifen. Achten Sie auf die korrekte Ausrichtung der Stecker.
5. Positionieren Sie den Empfänger so, dass er ein ungehindertes Signal von der Fernbedienung empfangen kann (maximale Reichweite 15m).
6. Schließen Sie das System erst nach Abschluss der Montage an die Steckdose an.

Kürzen des LED-Streifens

Der LED-Streifen kann bei Bedarf gekürzt werden. Beachten Sie dabei folgende Regeln:

• Kürzungen sind nur in Schritten von 100mm möglich.
• Suchen Sie auf dem Streifen nach der Markierung mit vier Kupferpads und dem Scherensymbol.
• Verwenden Sie eine scharfe Schere. Schneiden Sie nicht an anderen Stellen, da der Streifen sonst beschädigt wird und nicht mehr funktioniert.
• Nach dem Schneiden können die Streifen nur durch Löten wieder verbunden werden.

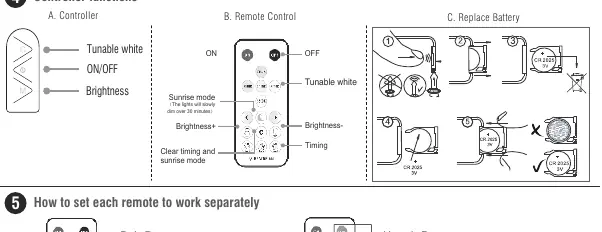

Fernbedienung und Funktionen

Die Fernbedienung steuert Ein/Aus, Helligkeit, Farbtemperatur (Tunable White) und verfügt über einen Sunrise-Modus (langsames Dimmen über 30 Minuten). Sollte das Licht von selbst angehen oder blinken, muss die Fernbedienung neu gekoppelt werden:

• Fernbedienung koppeln: Halten Sie die Tasten "3000K" und "5000K" gleichzeitig für 3 Sekunden gedrückt. Das Licht blinkt 3-mal zur Bestätigung.
• Fernbedienung entkoppeln: Halten Sie die "Off"-Taste gedrückt, bis das Licht 3-mal blinkt.

Sicherheit und Wartung

• Das System ist nur für den Innenbereich geeignet.
• Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.
• Reinigen Sie das Produkt nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.
• Der LED-Treiber ist doppelt isoliert und benötigt keinen Erdungsanschluss.
• Die LED-Streifen dürfen nicht geerdet werden.
• Batteriewechsel: Verwenden Sie eine 3V Lithium-Batterie vom Typ CR2025. Achten Sie auf die korrekte Polarität.
