Bedienungsanleitung für Innr Smart Light Strip FL 12x C
Erfahren Sie, wie Sie den Innr Smart Light Strip FL 12x C installieren, mit der Bridge verbinden und sicher verwenden. Diese Anleitung enthält Schritte zur Montage, zum Zurücksetzen auf Werkseinstellungen und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Innr Smart Light Strips der Serie FL 12x C und FL 22x C. Es beschreibt die korrekte Montage, die Verbindung mit der Bridge sowie wichtige Sicherheitshinweise für den Betrieb im Innenbereich. Bitte beachten Sie, dass die Steuerung des Lichtstreifens über die mobile App erfolgt.
Systemübersicht
Das System besteht aus folgenden Komponenten:
- Netzteil
- Controller
- LED-Streifen
Die Gesamtlänge des Systems umfasst das Netzteilkabel (2,5 m), den Controller-Abschnitt (20 cm) und den LED-Streifen (2 m).
Installation
Befolgen Sie diese Schritte für eine erfolgreiche Montage:
- Oberfläche vorbereiten: Reinigen und entfetten Sie die Oberfläche, auf der der LED-Streifen angebracht werden soll, gründlich.
- Vorbereitung: Entfernen Sie die Schutzfolie vom Klebestreifen auf der Rückseite des LED-Bandes.
- Anbringen: Drücken Sie den LED-Streifen fest auf die vorbereitete Oberfläche.
- Verkabelung: Verbinden Sie den LED-Streifen mit dem Controller und das Netzteil mit dem Controller.
- Stromversorgung: Stecken Sie das Netzteil in die Steckdose.
Verbindung mit der Bridge
Um den Lichtstreifen in Ihr Smart-Home-System zu integrieren, müssen Sie ihn mit der Bridge verbinden. Öffnen Sie dazu die mobile App auf Ihrem Smartphone und folgen Sie den dort angezeigten Anweisungen, um den Kopplungsvorgang zu starten.
Werksreset
Sollte es Probleme bei der Verbindung geben oder möchten Sie das Gerät neu einrichten, können Sie einen Werksreset durchführen. Nutzen Sie hierfür den Reset-Knopf am Controller-Modul, um das Gerät auf die Werkseinstellungen zurückzusetzen.
Sicherheitshinweise
- Das Produkt ist ausschließlich für den Gebrauch in Innenräumen bestimmt.
- Nicht in Wasser tauchen.
- Das Produkt darf nicht auseinandergenommen werden. Bei Beschädigungen darf das Gerät nicht weiter verwendet werden.
- Verwenden Sie zur Reinigung nur ein leicht angefeuchtetes Tuch. Vermeiden Sie aggressive Reinigungsmittel.
Technische Daten und Konformität
Das Produkt entspricht der Richtlinie 2014/53/EU. Die Funkfrequenz beträgt 2,4 GHz (2400 ~ 2483,5 MHz) bei einer maximalen Sendeleistung von 10 dBm. Das Produkt enthält Lichtquellen der Energieeffizienzklasse G.
Praktische Hilfe
Typische Probleme
LED-Streifen haftet nicht
Stellen Sie sicher, dass die Oberfläche vor dem Aufkleben gründlich gereinigt und entfettet wurde.
Verbindung zur Bridge schlägt fehl
Stellen Sie sicher, dass die Bridge eingeschaltet ist und folgen Sie den spezifischen Anweisungen in der mobilen App.
Vor der Verwendung
- Oberfläche für die Montage reinigen und entfetten
- Mobile App auf dem Smartphone installieren
- Bridge betriebsbereit machen
- Stromanschluss in der Nähe des Montageorts prüfen
Technische Daten in der Praxis
- Energieeffizienzklasse
- G (enthält Lichtquellen dieser Klasse)
Abbildungen und Diagramme
- Systemübersicht zeigt die Verbindung von Netzteil, Controller und LED-Streifen

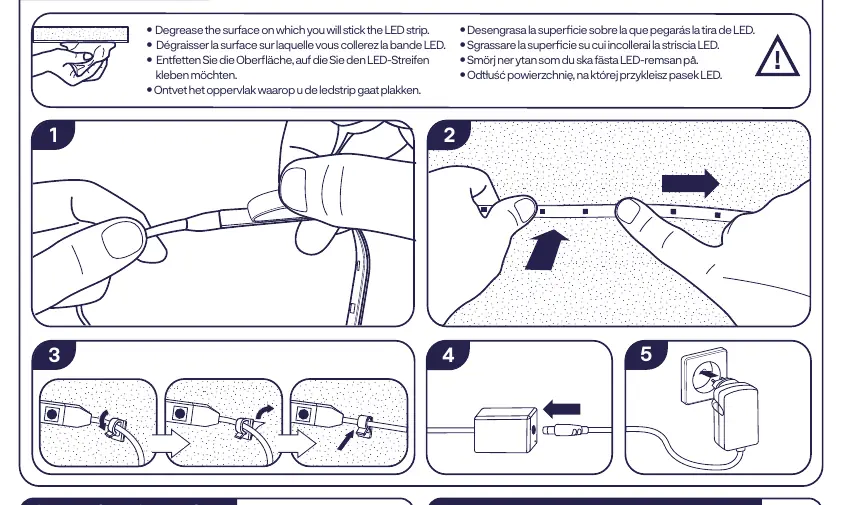

- Installationsschritte illustrieren das Entfetten, Abziehen der Schutzfolie und Anbringen
- Werksreset-Diagramm zeigt die Position des Reset-Knopfes am Controller
Modellkompatibilität
- Nur für den Innenbereich geeignet
- Nicht in Wasser tauchen
- Nicht auseinanderbauen
