Installationsanleitung für Sunco Lighting 120W Wall Pack

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Sunco Lighting 120W Wall Pack Leuchte. Das Gerät ist für den Außenbereich konzipiert und kann entweder an einer Standard-Anschlussdose (J-Box) oder direkt an der Wand montiert werden. Vor der Installation muss die Stromzufuhr zwingend unterbrochen werden.

Lieferumfang

• 1x 120W Wall Pack Leuchte
• 3x Schrauben
• 3x Wanddübel
• 3x Drahtmuttern
• 1x Abdeckplatte (Trim Plate)
• 1x Integrierte Wasserwaage
• 1x Gummidichtung

Sicherheitshinweise

• Die Installation muss gemäß den geltenden örtlichen Vorschriften durch eine fachkundige Person erfolgen.
• Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten ausgeschaltet ist.
• Tragen Sie während der Installation eine Schutzbrille und Handschuhe.
• Überprüfen Sie das Produkt vor der Installation auf Transportschäden.
• Eine ordnungsgemäße Erdung ist für die Sicherheit erforderlich.

Installation an einer Anschlussdose (J-Box)

1. Schalten Sie den Strom am Sicherungskasten aus.
2. Öffnen Sie die Abdeckung, indem Sie die 2 Schrauben an der Seite lösen und die Abdeckung von den Scharnieren heben. Trennen Sie den TP24-Stecker.
3. Bereiten Sie die Abdeckplatte und die Rückplatte vor, indem Sie die entsprechenden Aussparungen entfernen.
4. Bohren Sie 2 Löcher in die Grundplatte, die mit den Löchern der Anschlussdose übereinstimmen.
5. Positionieren Sie die Grundplatte mit der integrierten Wasserwaage an der Wand und befestigen Sie sie mit 2 Schrauben.
6. Verbinden Sie die internen Kabel mit den mitgelieferten Drahtmuttern: Schwarz (Phase) an Schwarz, Weiß (Neutral) an Weiß, Gelb/Grün (Erde) an Erde.
7. Dichten Sie die 3 offenen Löcher mit wasserfestem Material (z. B. Silikon/Dichtmasse) ab.
8. Schieben Sie die Abdeckung auf die Grundplatte, verbinden Sie den TP24-Stecker und sichern Sie die Abdeckung mit den 2 Schrauben.

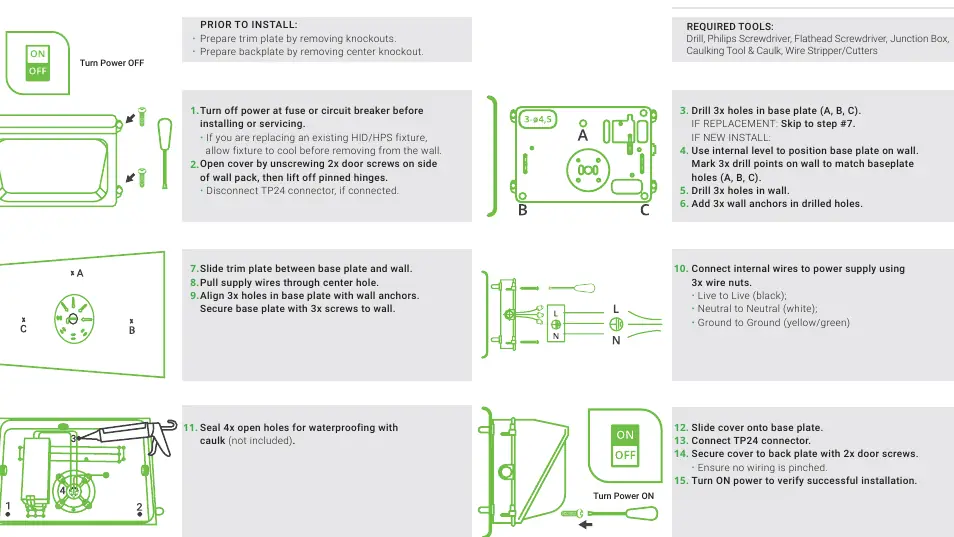

Direkte Wandmontage mit Kabelkanal

1. Schalten Sie den Strom aus.
2. Öffnen Sie die Abdeckung und trennen Sie den TP24-Stecker.
3. Bohren Sie 3 Löcher in die Grundplatte (Markierungen A, B, C).
4. Verwenden Sie die Wasserwaage, um die Grundplatte an der Wand auszurichten, markieren Sie die 3 Bohrpunkte an der Wand und bohren Sie diese.
5. Setzen Sie die 3 Wanddübel in die gebohrten Löcher ein.
6. Führen Sie die Stromkabel durch das mittlere Loch und befestigen Sie die Grundplatte mit 3 Schrauben an der Wand.
7. Verbinden Sie die Kabel wie bei der J-Box-Installation beschrieben.
8. Dichten Sie die 4 offenen Löcher mit wasserfestem Material ab.
9. Schließen Sie das Gehäuse und sichern Sie es mit den Schrauben.

Technische Daten

• Spannung: 120-277V
• Leistung: 120W
• Lichtstrom: 12000 Lumen
• Farbtemperatur: 5000K
• Farbwiedergabeindex (CRI): 80
• Abstrahlwinkel: 110°
• Leistungsfaktor: 0.97
