Bedienungsanleitung für Mayfair Seaside Twin Path Spike Spot
Schnellstartanleitung für die Mayfair Seaside Twin Path Spike Spot Leuchte. Erfahren Sie alles über die 12V-Installation, den Anschluss an das Lucci-System, Sicherheitshinweise und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Leuchte ist für den 12V-Betrieb (ELV - Extra Low Voltage) ausgelegt und kann als DIY-Projekt installiert werden. Sie benötigt ein separates Lucci-Verkabelungsset und einen Lucci-Transformator, die nicht im Lieferumfang enthalten sind. Die Leuchte ist nach IP65 gegen Strahlwasser geschützt, jedoch nicht für das Untertauchen in Wasser geeignet.
Installation
- Stellen Sie sicher, dass der Stromkreis vor Beginn der Arbeiten ausgeschaltet ist.
- Entfernen Sie das Verpackungsmaterial und prüfen Sie die Vollständigkeit der Teile.
- Entfernen Sie die Abdeckungen (D) von den Spot-Köpfen (A). Verwenden Sie den Saugnapf (C), um die LED-Leuchtmittel (B, nicht enthalten) in die Fassungen einzusetzen.
- Bringen Sie die Abdeckungen (D) wieder an.
- Wählen Sie einen geeigneten Standort mit ausreichend Platz und Drainage.
- Verbinden Sie die Leuchte mit dem Lucci-Verkabelungsset (SKU 220826, 220827) über den Schnellanschluss (F). Achten Sie darauf, dass der Anschluss fest sitzt.
- Verbinden Sie das Verkabelungsset mit dem Lucci-Transformator (SKU 220818, 220819, 220829).
- Stecken Sie den Transformator in eine Steckdose.
- Lösen Sie die Höhenverstellung (E), stellen Sie die gewünschte Höhe ein und ziehen Sie sie wieder fest.
- Richten Sie die Spot-Köpfe (A) aus.
- Schalten Sie die Leuchte ein, um die Funktion zu testen.
Sicherheitshinweise
- Verwenden Sie keine Dimmer-Schalter; dies führt zum Erlöschen der Garantie.
- Die Spot-Köpfe (A) dürfen nicht mehr als 90° verstellt werden, da dies die interne Verkabelung beschädigen kann.
- Verwenden Sie ausschließlich LED-Leuchtmittel.
- Die Leuchte darf nicht verwendet werden, wenn die Schutzscheibe gerissen ist.
- Stellen Sie sicher, dass die Verkabelung nicht unter Wasser steht oder in feuchten Bereichen ohne Schutz verlegt wird.
Wartung und Reinigung
Vor der Reinigung oder Wartung muss die Leuchte ausgeschaltet und abgekühlt sein. Wischen Sie die Leuchte mit einem feuchten, sauberen Tuch ab. Tauchen Sie die Leuchte niemals in Wasser oder andere Flüssigkeiten. Vermeiden Sie den Kontakt mit ätzenden Chemikalien, Lösungsmitteln oder Scheuermitteln.
Technische Daten
- Spannung: 12V
- Maximale Leistung: 20W (2x max. 10W)
- Fassung: G5.3 / MR16
- Schutzart: IP65
- Gewicht: 2,1 kg
- Abmessungen: H: 1350mm, B: 235mm, L: 390mm
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht oder flackert
Prüfen Sie, ob ein Dimmer-Schalter im Stromkreis vorhanden ist. Die Leuchte ist nicht für Dimmer geeignet.
Beschädigung der Gelenke oder Verkabelung
Verstellen Sie die Spot-Köpfe niemals um mehr als 90°.
Wasser dringt in das System ein
Stellen Sie sicher, dass die Verkabelung nicht in Wasser getaucht wird und an einem Ort mit guter Drainage installiert ist.
Vor der Verwendung
- Stromkreis vor Arbeitsbeginn ausschalten.
- Alle Komponenten auf Vollständigkeit und Transportschäden prüfen.
- Lucci-Verkabelungsset und Transformator separat erwerben.
- Nur LED-Leuchtmittel verwenden.
- Standort auf ausreichende Drainage prüfen.
Abbildungen und Diagramme

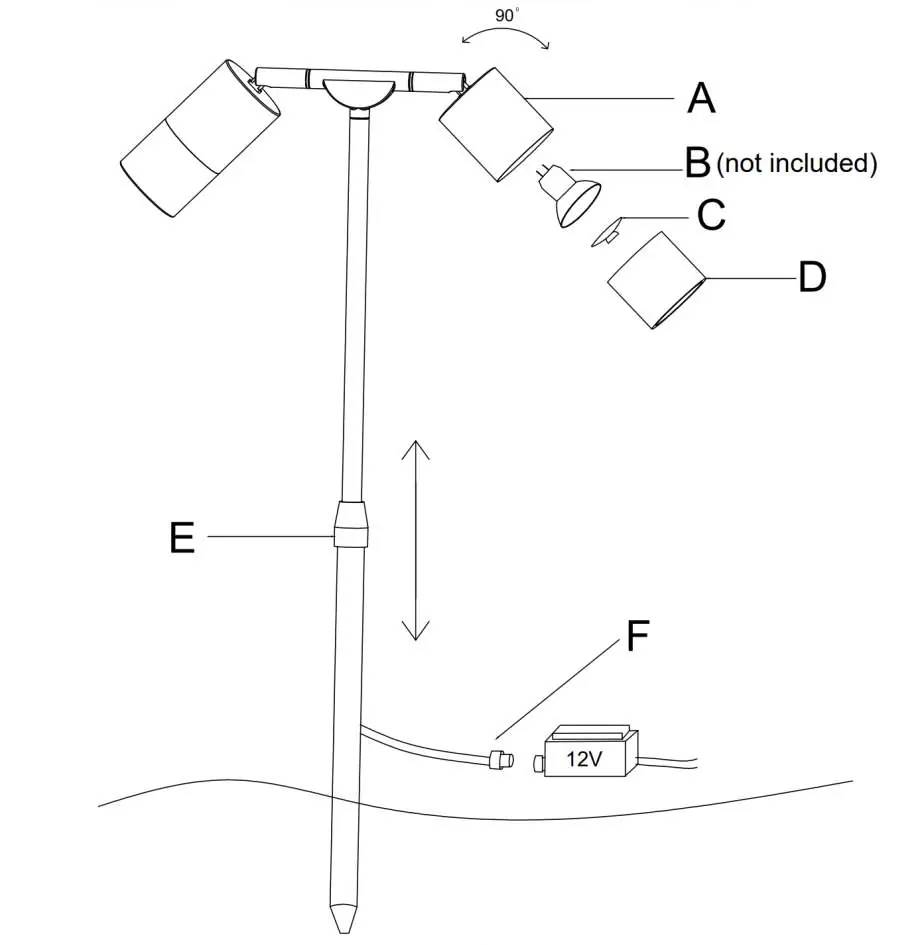

- Zeigt die Montage der Spot-Köpfe (A) und das Einsetzen der Leuchtmittel (B) mit dem Saugnapf (C).
- Illustriert die Höhenverstellung (E) und den Anschluss an das 12V-System (F).
Modellkompatibilität
- Erfordert Lucci-Verkabelungsset (SKU 220826, 220827).
- Erfordert Lucci-Transformator (SKU 220818, 220819, 220829).
- Nicht mit Dimmer-Schaltern kompatibel.
