Installationsanleitung für Sunco Lighting SHOEBOX 150W/200W LED-Parkplatzleuchte

Installationsanleitung für die Sunco Lighting SHOEBOX 150W/200W LED-Parkplatzleuchte. Erfahren Sie, wie Sie die Leuchte montieren, verkabeln, den Dämmerungssensor installieren und die Dimmoptionen nutzen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Sunco Lighting SHOEBOX LED-Leuchte wird mittels eines Slip Fitters an einem Mast montiert. Die Verkabelung erfolgt über Standard-Drahtmuttern (L, N, PE). Optional kann ein Dämmerungssensor aufgesteckt und ein Dimmschalter (1-10V, PWM oder Widerstand) angeschlossen werden. S. 1, 2

Wichtigste Schritte

Montage am Mast S. 1
Verkabelung S. 1
Dämmerungssensor installieren S. 2

Erste Inbetriebnahme

Strom einschalten und testen S. 1

Wartung und Reset

Regelmäßige Reinigung S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120-277V	Eingangsspannung	S. 2
Leistung	150W / 200W	Stromverbrauch	S. 2
Gewicht	12.5lbs / 17lbs	Gewicht der Leuchte	S. 2

Wo es im PDF steht

Installationsanleitung und Verkabelung S. 1
Sensor-Installation und Spezifikationen S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Schritt-für-Schritt-Installationsanleitung

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme der Sunco Lighting SHOEBOX 150W/200W LED-Parkplatzleuchte. Vor der Installation muss sichergestellt werden, dass der Stromkreis am Sicherungskasten vollständig abgeschaltet ist. Das Produkt ist für den Außenbereich geeignet (Wet Rating), darf jedoch nicht bei Regen installiert werden. Eine ordnungsgemäße Erdung ist zwingend erforderlich.

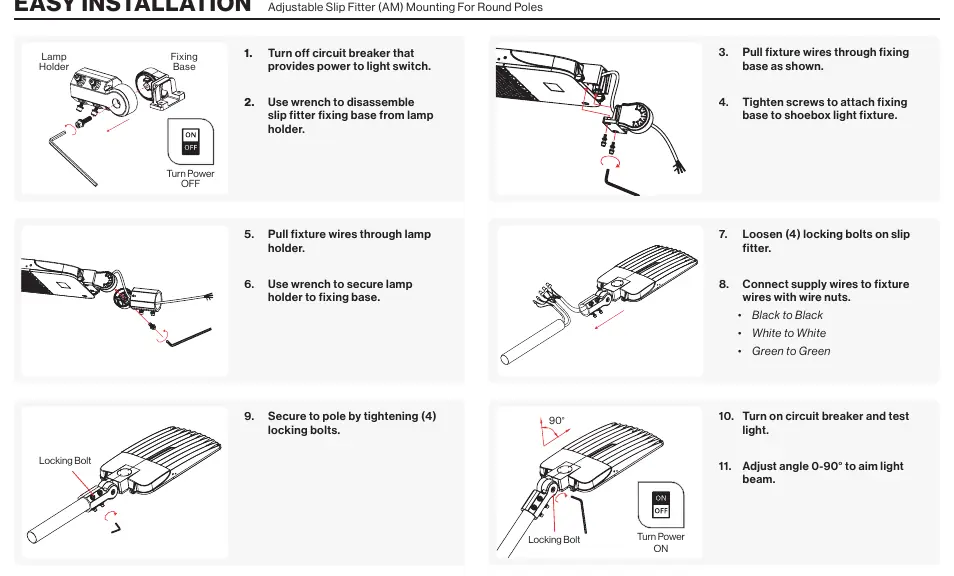

Installation der Leuchte

Schalten Sie den Stromkreis am Sicherungskasten aus.
Verwenden Sie einen Schraubenschlüssel, um die Befestigungsbasis (Fixing Base) vom Lampenhalter zu lösen.
Führen Sie die Kabel der Leuchte durch die Befestigungsbasis.
Schrauben Sie die Befestigungsbasis fest an das Leuchtengehäuse.
Führen Sie die Kabel durch den Lampenhalter und sichern Sie diesen an der Basis.
Lösen Sie die vier Sicherungsschrauben (Locking Bolts) am Slip Fitter.
Verbinden Sie die Stromversorgungskabel mit den Leuchtenkabeln mittels Drahtmuttern (Schwarz an Schwarz, Weiß an Weiß, Grün an Grün).
Befestigen Sie die Leuchte am Mast und ziehen Sie die vier Sicherungsschrauben fest.
Schalten Sie den Strom wieder ein und testen Sie die Funktion.
Justieren Sie den Neigungswinkel (0-90°) für die gewünschte Ausleuchtung.

Dimmoptionen

Die Leuchte unterstützt optionales Dimmen. Hierfür muss ein kompatibler Dimmschalter (nicht im Lieferumfang enthalten) angeschlossen werden. Unterstützte Methoden sind:

1-10VDC Dimmen (Konstantstrom)
PWM-Signal-Dimmen
Widerstands-Dimmen

Installation des Dämmerungssensors

Setzen Sie den blauen Dämmerungssensor (Dusk to Dawn Sensor) in die drei geschwungenen Schlitze auf der Oberseite der Lampe ein.
Drehen Sie die Einheit im Uhrzeigersinn, bis sie einrastet.

Hinweis: Die Leuchte muss dauerhaft mit Strom versorgt werden, damit der Sensor funktioniert. Achten Sie darauf, dass der Sensor nicht durch Bäume oder Gebäude verdeckt wird und sich keine anderen Lichtquellen in der Nähe befinden.

Sicherheitshinweise

Prüfen Sie das Produkt vor der Installation auf Transportschäden.
Bei Rauch- oder Feuerentwicklung in den Kabeln sofort den Strom abschalten.
Regelmäßige Reinigung empfohlen; keine scharfen Lösungsmittel verwenden.
Das Tragen von Schutzbrille und Handschuhen wird empfohlen.

Praktische Hilfe

Typische Probleme

Sensor schaltet Leuchte nicht ein/aus

Stellen Sie sicher, dass die Leuchte dauerhaft mit Strom versorgt wird und der Sensor nicht durch Hindernisse (Bäume, Gebäude) oder andere Lichtquellen/reflektierende Oberflächen gestört wird.

Leuchte beschädigt

Prüfen Sie das Produkt vor der Installation auf Transportschäden. Bei Beschädigungen darf das Produkt nicht verwendet werden.

Fehlfunktion nach Installation

Überprüfen Sie die Verkabelung (Schwarz an Schwarz, Weiß an Weiß, Grün an Grün) und stellen Sie sicher, dass die Erdung korrekt ausgeführt wurde.

Vor der Verwendung

Stromkreis am Sicherungskasten ausschalten
Produkt auf Transportschäden prüfen
Benötigtes Werkzeug bereithalten (Bohrer, Leiter, Hammer, Schraubenschlüssel, Maßband, Bleistift)
Schutzausrüstung (Brille, Handschuhe) anlegen
Installationsort auf Hindernisse für den Sensor prüfen

Technische Daten in der Praxis

Moisture Rating: Wet (Geeignet für feuchte Umgebungen/Außenbereich)
Gehäusematerial: Aluminiumlegierung + PC

Abbildungen und Diagramme

Die Anleitung enthält ein detailliertes Verkabelungsschema für die Stromversorgung und die Dimm-Steuerung (Pink: DIM-, Lila: DIM+).
Die Montagegrafiken zeigen die schrittweise Demontage und Montage des Slip Fitters am Mast.

Modellkompatibilität

Dimm-Funktion erfordert einen kompatiblen, externen Dimmschalter (nicht enthalten).
Geeignet für runde Masten.
