Installationsanleitung Sunco Lighting Disk 15W LED Downlight
Detaillierte Installationsanleitung für das Sunco Lighting Disk 15W LED Downlight. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Oberflächenmontage an Anschlussdosen sowie die Nachrüstung in Einbaudosen, technische Daten...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Sunco Lighting Disk 15W LED Downlight kann entweder direkt an einer Anschlussdose (Surface Mount) oder als Nachrüstung in eine bestehende Einbaudose (Retrofit) installiert werden. S. 1, 2
Wichtigste Schritte
- Stromversorgung am Sicherungskasten ausschalten. S. 1, 2
- Kabel gemäß Farbcode verbinden (Weiß-Weiß, Schwarz-Schwarz, Grün-Grün). S. 1, 2
Erste Inbetriebnahme
- Nach der Installation den Strom am Sicherungskasten wieder einschalten und die Funktion der Leuchte testen. S. 1, 2
Wartung und Reset
- Die Linse kann durch Drehen im Uhrzeigersinn entfernt und gegen den Uhrzeigersinn wieder befestigt werden. S. 1, 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Betriebsspannung | S. 1 |
| Leistung | 15W | Stromverbrauch | S. 1 |
| Gewicht | 0.39 lbs | Produktgewicht | S. 1 |
Wo es im PDF steht
- Oberflächenmontage (Junction Box) S. 1
- Nachrüstung (Retrofit) S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das Sunco Lighting Disk 15W LED Downlight. Es werden zwei Installationsmethoden beschrieben: die Oberflächenmontage an einer Anschlussdose und die Nachrüstung in eine bestehende Einbaudose. Vor Beginn der Arbeiten muss der Strom am Sicherungskasten abgeschaltet werden. Es wird empfohlen, bei Unsicherheiten einen qualifizierten Elektriker zu konsultieren.
Sicherheitshinweise
- Schalten Sie vor der Installation den Strom am Sicherungskasten aus.
- Alle elektrischen Anschlüsse müssen den lokalen und nationalen Elektrovorschriften (N.E.C.) entsprechen.
- Risiko von Feuer oder Stromschlag: Verändern, verlegen oder entfernen Sie keine Verkabelung während der Installation.
- Bohren oder verändern Sie keine Öffnungen in der Verkabelung oder an elektrischen Komponenten.
Technische Daten
- Spannung: 120V
- Leistung: 15W
- Eignung: Feuchte Umgebungen (Damp)
- Gehäusematerial: Polycarbonat
- Gewicht: 0,39 lbs
- Garantie: 7 Jahre

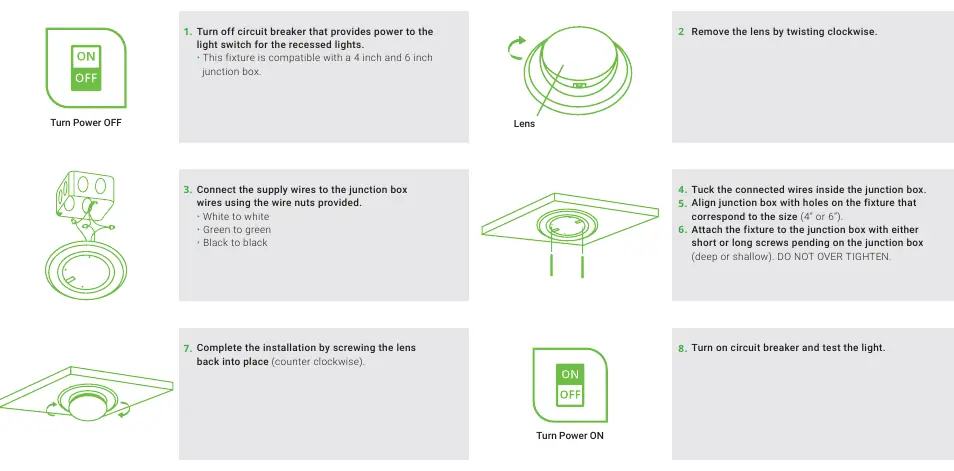

Installation an einer Anschlussdose (Surface Mount)
- Schalten Sie den Strom am Sicherungskasten aus.
- Entfernen Sie die Linse durch Drehen im Uhrzeigersinn.
- Verbinden Sie die Versorgungskabel mit den Kabeln der Anschlussdose unter Verwendung der mitgelieferten Kabelmuttern (Weiß zu Weiß, Grün zu Grün, Schwarz zu Schwarz).
- Verstauen Sie die verbundenen Kabel in der Anschlussdose.
- Richten Sie die Anschlussdose an den Löchern der Leuchte aus (passend für 4-Zoll- oder 6-Zoll-Dosen).
- Befestigen Sie die Leuchte mit den kurzen oder langen Schrauben an der Anschlussdose (je nach Tiefe der Dose). Nicht zu fest anziehen.
- Schrauben Sie die Linse gegen den Uhrzeigersinn wieder fest.
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

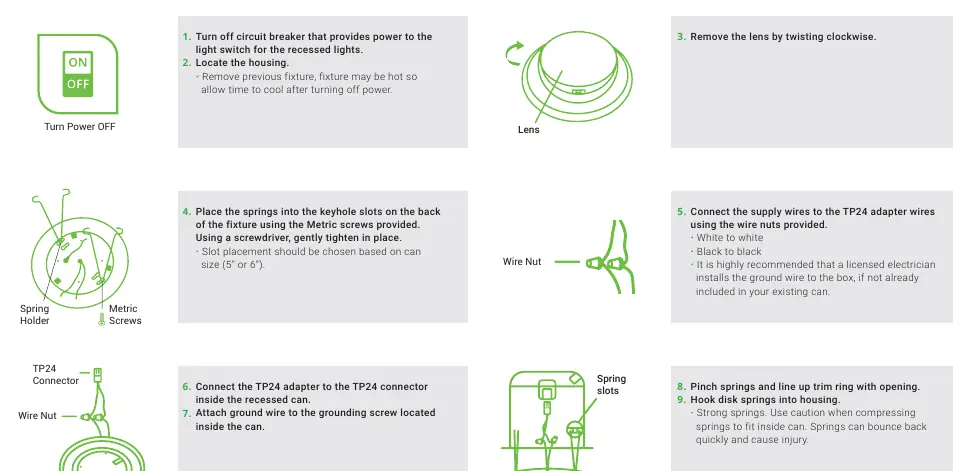

Installation als Nachrüstung (Retrofit)
- Schalten Sie den Strom am Sicherungskasten aus.
- Entfernen Sie die alte Leuchte.
- Befestigen Sie die Federn mit den mitgelieferten metrischen Schrauben an den Schlüssellochschlitzen auf der Rückseite der Leuchte.
- Verbinden Sie die Versorgungskabel mit den TP24-Adapterkabeln mittels Kabelmuttern (Weiß zu Weiß, Schwarz zu Schwarz).
- Verbinden Sie den TP24-Adapter mit dem TP24-Anschluss in der Einbaudose.
- Befestigen Sie das Erdungskabel an der Erdungsschraube in der Dose.
- Drücken Sie die Leuchte in die Einbaudose, bis sie sicher sitzt.
- Schrauben Sie die Linse wieder fest.
- Schalten Sie den Strom wieder ein.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht in der Einbaudose befestigen
Stellen Sie sicher, dass die Federn korrekt in den Schlitzen montiert sind und die Federkraft ausreicht, um die Leuchte zu halten. Seien Sie vorsichtig beim Zusammendrücken der Federn.
Unsicherheit bei der Verkabelung
Verbinden Sie immer Weiß mit Weiß, Schwarz mit Schwarz und Grün mit Grün. Wenn Sie sich unsicher sind, beauftragen Sie einen Elektriker.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Kompatibilität der Anschlussdose (4 oder 6 Zoll) prüfen.
- Alle benötigten Komponenten (TP24-Stecker, Clips, Muttern, Schrauben) bereitlegen.
- Alte Leuchte entfernen und abkühlen lassen.
Technische Daten in der Praxis
- Spannung (120V)
- Die Leuchte ist für den Betrieb an Standard-Stromnetzen mit 120V ausgelegt.
Abbildungen und Diagramme
- Die Anleitung zeigt zwei Hauptmethoden: Oberflächenmontage an einer Anschlussdose und Nachrüstung in eine Einbaudose.
- Die Diagramme illustrieren die korrekte Verkabelung mittels Kabelmuttern und die Befestigung der Federn für die Nachrüstung.
Modellkompatibilität
- Kompatibel mit 4-Zoll- und 6-Zoll-Anschlussdosen.
- Geeignet für die Nachrüstung in bestehende Einbaudosen.
