Bedienungsanleitung für Style Selections 150-Ft Cabinet Hose Reel SGY-GAR2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und den Betrieb des Style Selections 150-Ft Cabinet Hose Reel (Modell SGY-GAR2). Das Gerät ist für eine maximale Schlauchlänge von 150 Fuß (ca. 45 Meter) bei einem 5/8-Zoll-Standard-Vinylschlauch ausgelegt. Der Betriebsdruck darf 100 PSI nicht überschreiten.

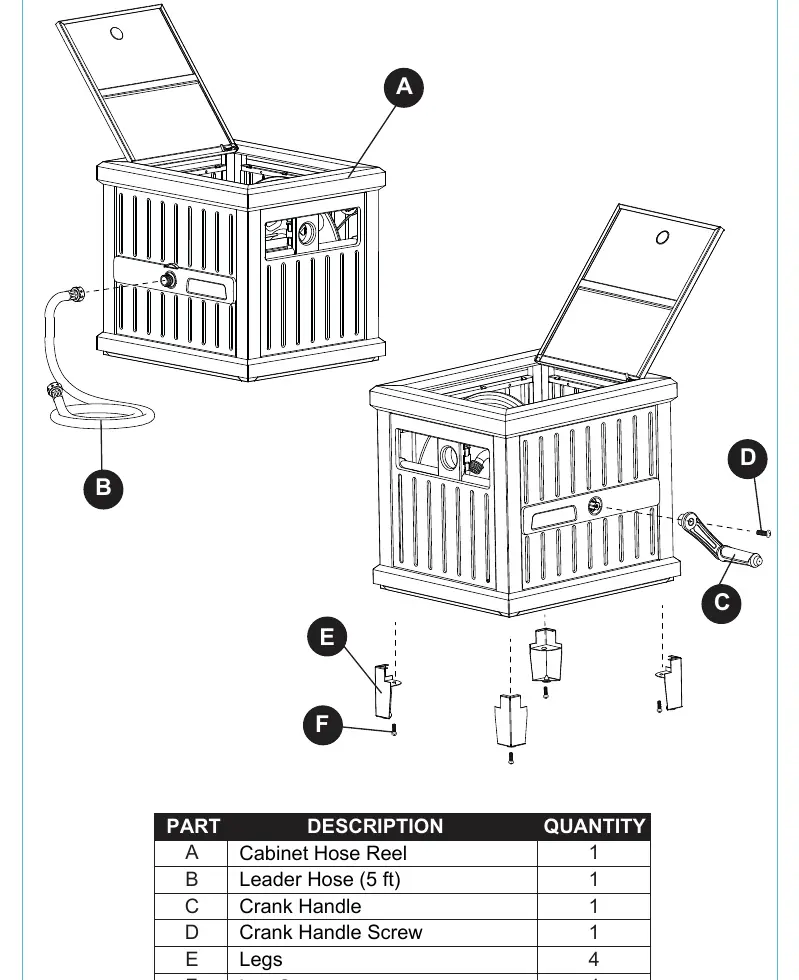

Lieferumfang

• Cabinet Hose Reel (Gehäuse)
• Zuleitungsschlauch (5 ft / ca. 1,5 m)
• Kurbelgriff und Schraube
• 4 Beine mit Schrauben

Montage

1. Öffnen Sie das Gehäuse und entnehmen Sie alle Teile.
2. Legen Sie das Gehäuse mit der Oberseite nach unten auf eine saubere Unterlage (z. B. Handtuch oder Karton).
3. Montieren Sie die 4 Beine mit den beiliegenden Schrauben. Achten Sie darauf, dass die offenen Seiten der Beine nach innen zeigen und die Löcher korrekt ausgerichtet sind.
4. Stellen Sie das Gehäuse auf eine ebene Fläche.
5. Montieren Sie den Kurbelgriff mit der Schraube unter Verwendung eines Kreuzschlitzschraubendrehers.

Installation

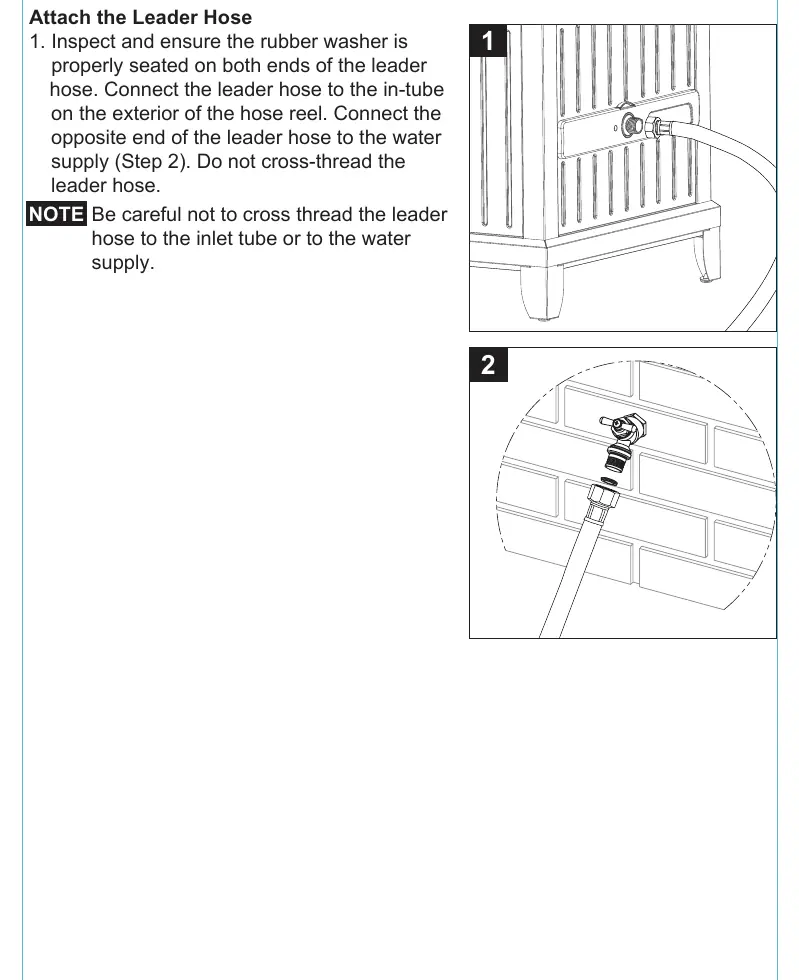

Anschluss des Zuleitungsschlauchs:

• Prüfen Sie, ob die Gummidichtungen an beiden Enden des Zuleitungsschlauchs korrekt sitzen.
• Verbinden Sie ein Ende mit dem Einlassrohr an der Außenseite des Gehäuses und das andere Ende mit dem Wasseranschluss.
• Vermeiden Sie ein Verkanten der Gewinde.

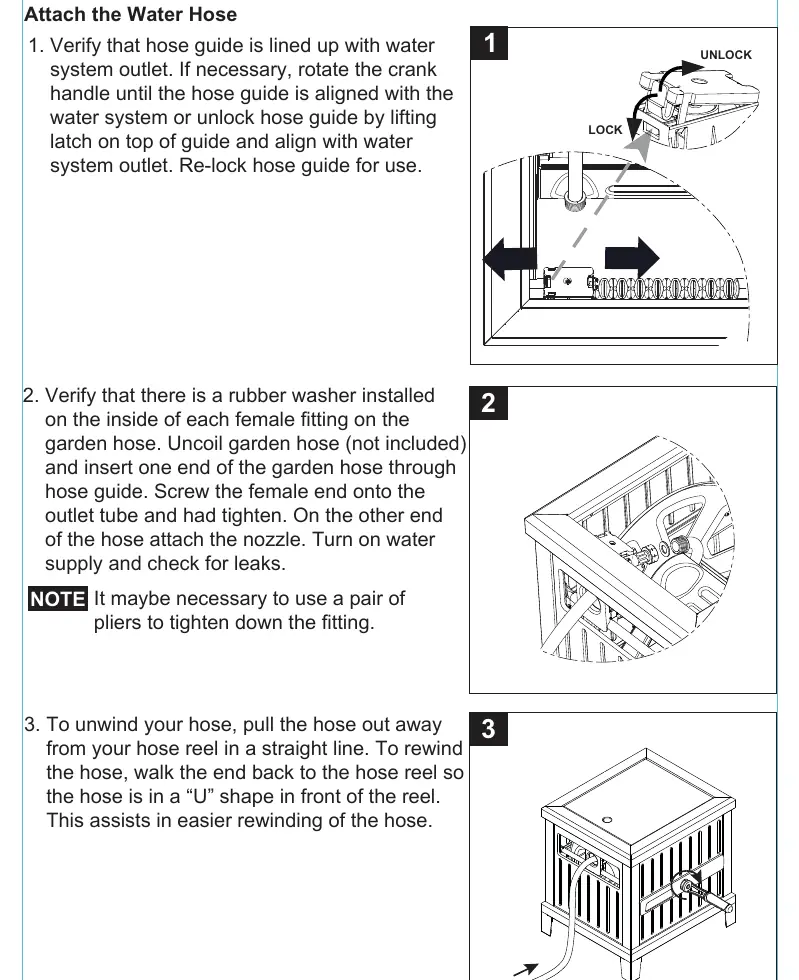

Anschluss des Gartenschlauchs:

• Stellen Sie sicher, dass die Schlauchführung mit dem Wasserauslass ausgerichtet ist.
• Führen Sie den Gartenschlauch durch die Führung und schrauben Sie ihn an das Auslassrohr im Inneren des Gehäuses.
• Verwenden Sie bei Bedarf eine Zange, um die Verbindung festzuziehen.

Bedienung

• Zum Abrollen ziehen Sie den Schlauch in einer geraden Linie vom Gerät weg.
• Zum Aufrollen gehen Sie mit dem Schlauch zurück zum Gerät, sodass der Schlauch in einer U-Form vor dem Gehäuse liegt. Dies erleichtert das Aufrollen.

Lagerung und Wartung

Lagern Sie den Schlauchwagen in den kalten Monaten im Innenbereich. Wenn das Gerät bei Frosttemperaturen draußen bleiben muss, trennen Sie den Schlauch vom Wasserhahn und entleeren Sie das gesamte Wasser aus dem Schlauch und dem Gehäuse, um Frostschäden zu vermeiden.

Sicherheitshinweise

• Schließen Sie das Gerät nur an Wasserleitungen mit einem Druck unter 100 PSI an.
• Trinken Sie kein Wasser aus dem Schlauch.
• Lassen Sie den Druck ab, wenn das Gerät nicht in Gebrauch ist.
• Waschen Sie sich nach der Handhabung des Produkts die Hände.
