Installationsanleitung für Stoves Richmond DX 100/110cm Elektroherd

Wichtige Informationen zur Installation

Diese Installationsanleitung richtet sich an qualifiziertes Fachpersonal. Eine fehlerhafte Installation kann gefährlich sein und rechtliche Konsequenzen nach sich ziehen. Das Gerät muss geerdet sein und darf nicht modifiziert werden. Vor der ersten Nutzung wird empfohlen, alle Verpackungen zu entfernen, Zubehörteile wie Ofenroste und Backbleche in heißem Seifenwasser zu reinigen und den Ofen sowie den Grill kurzzeitig einzuschalten, um Produktionsrückstände zu verbrennen.

Sicherheitshinweise

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um Stromschläge zu vermeiden.
• Lagern Sie keine Gegenstände auf den Kochflächen (Brandgefahr).
• Wartungsarbeiten dürfen nur von autorisiertem Personal durchgeführt werden.
• Das Gerät muss von einer kompetenten Person angeschlossen werden, die die geltenden Vorschriften einhält.
• Verlegen Sie alle Hauptkabel fern von Wärmequellen.
• Tragen Sie beim Bewegen und Installieren des Geräts Schutzhandschuhe, um Verletzungen durch scharfe Kanten zu vermeiden.

Vorbereitung und Montage

Nivellierung des Herdes

Platzieren Sie eine Wasserwaage auf einem Backblech im Ofen. Der Herd ist mit Nivellierfüßen ausgestattet, die an der Vorder- und Rückseite eingestellt werden können. Bei Arbeitshöhen unter 900mm muss eine der Kontermuttern von jedem Fuß entfernt werden.

Einstellung der Hinterräder

Die Höhe der Hinterräder kann durch die kreisförmigen Löcher im unteren vorderen Rahmen mit einem Schlitzschraubendreher angepasst werden.

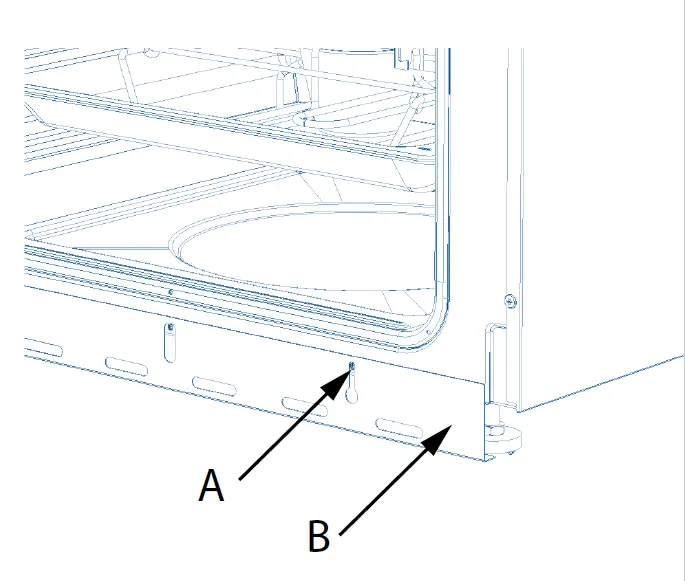

Dekorative Sockelleiste

Falls die Füße nach der Nivellierung sichtbar sind, kann die dekorative Sockelleiste angebracht werden. Lösen Sie die Schrauben (A) leicht, richten Sie die Schlitze der Sockelleiste (B) aus, hängen Sie diese ein und ziehen Sie die Schrauben handfest an.

Handtuchhalter

Richten Sie die Löcher des Handtuchhalters an der Blende aus. Verwenden Sie die mitgelieferten M6-Schrauben und den Inbusschlüssel. Die längeren Schrauben gehören in das obere Loch (A), die kürzeren in das untere Loch (B).

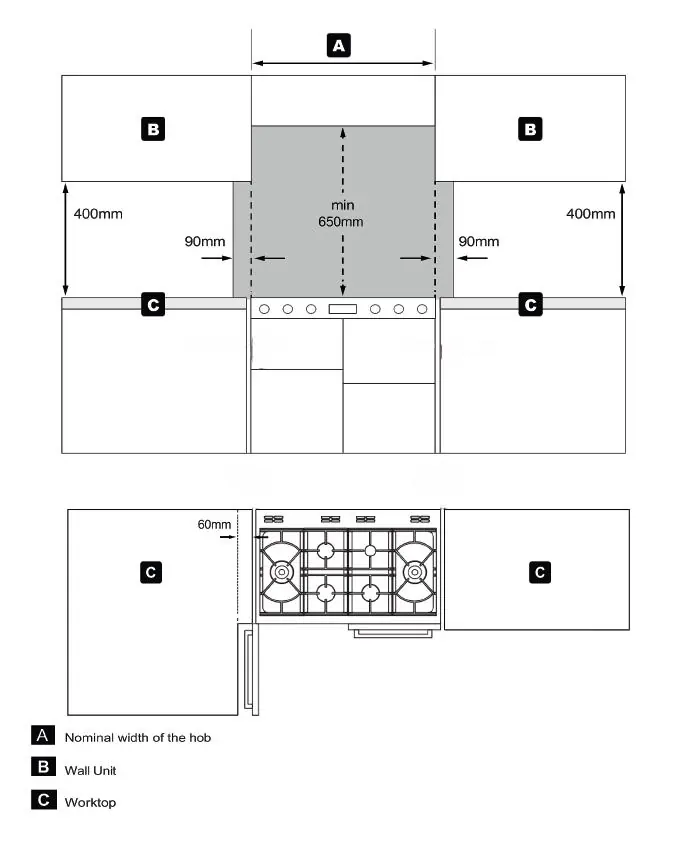

Abmessungen und Abstände

Der Bereich über dem Kochfeld muss frei von brennbaren Materialien sein. Ein Dunstabzug oder Schrank darf nicht niedriger als 650mm über dem Kochfeld hängen. Seitlich wird ein Abstand von 60mm empfohlen, falls das Gerät neben einer Wand oder Schränken steht, um das vollständige Öffnen der Ofentür zu ermöglichen.

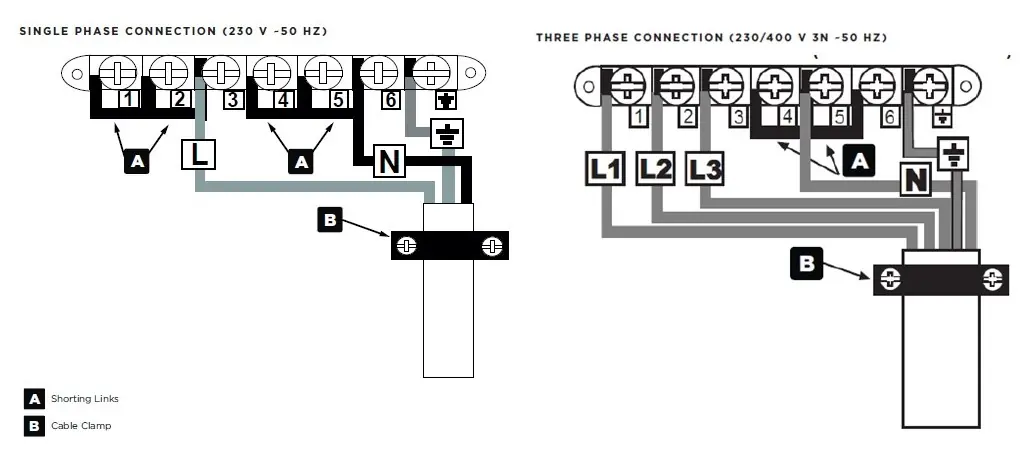

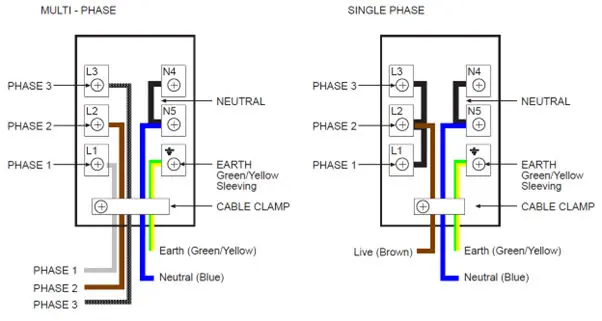

Elektrischer Anschluss

Der Anschluss muss durch eine fachkundige Person erfolgen. Das Gerät muss an einen Schalter mit allpoliger Trennung und einer Kontaktöffnung von mindestens 3mm angeschlossen werden. Bei einphasigem Anschluss müssen die Brücken zwischen L1, L2 und L3 gesetzt werden, bei dreiphasigem Anschluss sind die Brücken an den stromführenden Klemmen zu entfernen. Die Neutralleiterbrücken müssen in beiden Fällen verbleiben.

Inbetriebnahme

Überprüfen Sie die Funktionen gemäß der Kurzanleitung. Stellen Sie die Uhrzeit ein. Öffnen Sie die Ofentür, schalten Sie den Ofen auf die Defrost-Einstellung und prüfen Sie, ob das Licht und der Lüfter funktionieren. Wenn alles korrekt arbeitet, weisen Sie den Kunden in die Bedienung ein.

Technische Daten

Das Gerät ist für 230-400V ~3N ~ 50 Hz ausgelegt. Die maximale Last beträgt 18805W (Induktionsmodul 11040W). Das Gerät entspricht der Klasse 1 (freistehender Herd).
