Installationsanleitung für Stoves Richmond 110/100cm Dual Fuel Herd

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Installationsanleitung für den Stoves Richmond 110/100cm Dual Fuel Herd. Die Installation darf ausschließlich von einer fachkundigen Person durchgeführt werden, die Mitglied eines anerkannten Fachverbandes ist. Das Gerät muss geerdet sein und in einem gut belüfteten Raum installiert werden.

Sicherheitshinweise

• Gasgeruch: Falls Sie Gas riechen, versuchen Sie nicht, das Gerät anzuzünden, berühren Sie keine elektrischen Schalter und kontaktieren Sie sofort Ihren Gasversorger.
• Änderungen: Nehmen Sie keine Modifikationen am Gerät vor.
• Wartung: Wartungsarbeiten dürfen nur von autorisiertem Personal durchgeführt werden.
• Belüftung: Sorgen Sie für ausreichende Belüftung, insbesondere bei intensiver Nutzung.

Vor der Installation

Stellen Sie sicher, dass das Gerät waagerecht steht. Nutzen Sie dazu die verstellbaren Füße an der Vorder- und Rückseite des Herdes. Falls erforderlich, kann eine dekorative Sockelblende angebracht werden, um die Füße zu verdecken. Achten Sie darauf, keine Elektrowerkzeuge für die Montage der Blende zu verwenden.

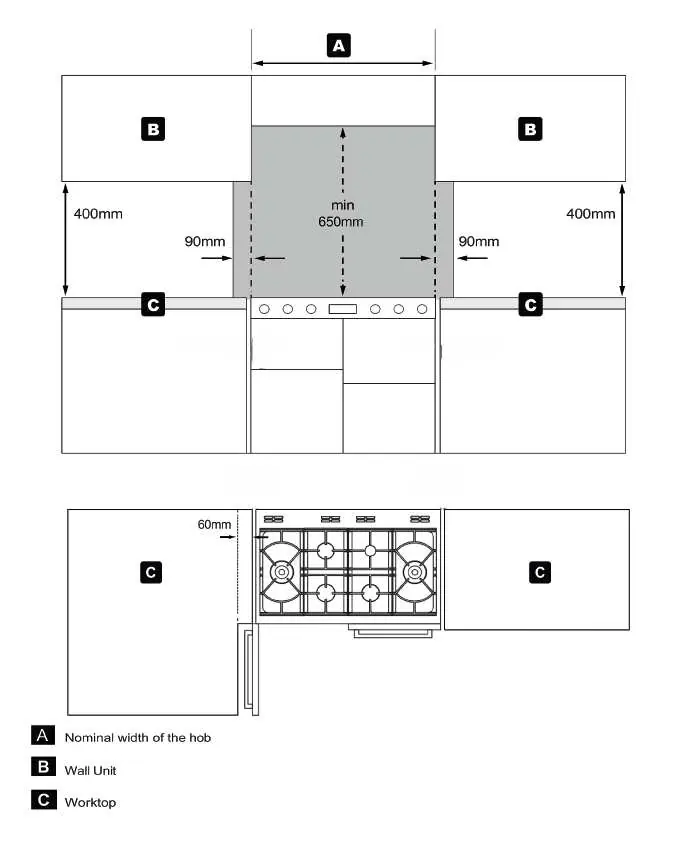

Abmessungen und Abstände

Es müssen spezifische Sicherheitsabstände eingehalten werden:

• Keine brennbaren Materialien oder Überhänge dürfen sich näher als 650 mm über dem Kochfeld befinden.
• Bei seitlich öffnenden Türen wird ein seitlicher Abstand von 60 mm empfohlen.
• Ein seitlicher Abstand von 90 mm über dem Kochfeld bis zu einer Höhe von 400 mm ist erforderlich.
• Das Gerät muss bündig mit den Küchenunterschränken abschließen.
• Stabilität: Um ein Kippen zu verhindern, müssen die mitgelieferten Stabilitätsketten an der Rückseite des Herdes und an der Wand befestigt werden.

Elektroanschluss

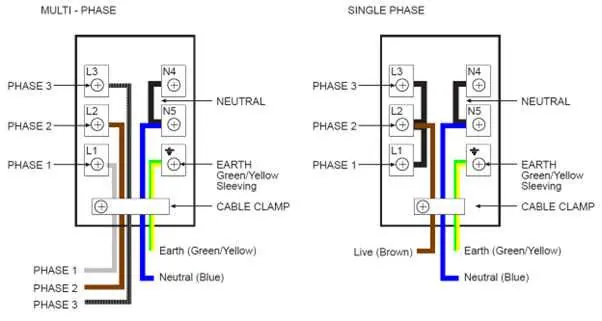

Der Anschluss muss durch eine fachkundige Person erfolgen. Das Gerät muss an einen Schalter mit allpoliger Trennung und einer Kontaktöffnung von mindestens 3 mm angeschlossen werden. Verwenden Sie ein flexibles Kabel, das für eine Temperaturerhöhung von mindestens 70°C ausgelegt ist. Die Anschlussbelegung für Einphasen- und Mehrphasenstrom ist in den Diagrammen im PDF detailliert dargestellt.

Gasanschluss

Der Gasanschluss erfolgt über einen 1/2 Zoll BSP parallelen Innenanschluss an der Rückseite oben rechts. Verwenden Sie einen flexiblen Verbindungsschlauch (Länge 900 mm - 1125 mm), der nicht mit den vertikalen Ofenabgasrohren in Kontakt kommen darf. Nach der Installation muss die Dichtheit aller Verbindungen geprüft werden.

Inbetriebnahme

Alle Brenner verfügen über eine feste Belüftung. Zum Zünden der Brenner drücken und drehen Sie den Bedienknopf auf 'FULL ON'. Halten Sie den Knopf für 15 Sekunden gedrückt. Sollte der Brenner nicht zünden, warten Sie eine Minute, bevor Sie es erneut versuchen. Prüfen Sie vor der Übergabe an den Kunden die Funktion der elektrischen Komponenten wie Ofenlicht und Konvektionslüfter.

Technische Daten

Das Gerät ist für Erdgas konfiguriert und kann auf LPG umgerüstet werden (Umrüstkit erforderlich, Teilenummer 094112400). Der Betriebsdruck beträgt 20 mbar für Erdgas und 30 mbar für LPG.
