Installationsanleitung für Stoves Richmond 100/110cm Elektro-Induktionsherd

Detaillierte Installationsanleitung für den Stoves Richmond 100/110cm Elektro-Induktionsherd. Diese Anleitung enthält wichtige Informationen zu Abmessungen, elektrischen Anschlüssen, Nivellierung, Montage von Zubehör und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Fachpersonal, das für die Installation des Stoves Richmond 100/110cm Elektro-Induktionsherds verantwortlich ist. Eine unsachgemäße Installation ist gefährlich und kann strafrechtliche Folgen haben. Das Gerät muss geerdet sein und darf nur von einer fachkundigen Person angeschlossen werden, die den geltenden Vorschriften entspricht.

Vor der Installation

Vor der Inbetriebnahme müssen alle Verpackungen und Schutzfolien entfernt werden. Es wird empfohlen, Ofenroste, Backbleche, das Air-Fry-Körbchen sowie Grillpfannen vor der ersten Nutzung in heißem Seifenwasser zu reinigen. Schalten Sie den Ofen und den Grill kurzzeitig ein, um produktionsbedingte Rückstände auszubrennen; dabei kann ein harmloser Geruch entstehen.

Nivellierfüße an der Rückseite des Herds
Nivellierfüße an der Rückseite des Herds

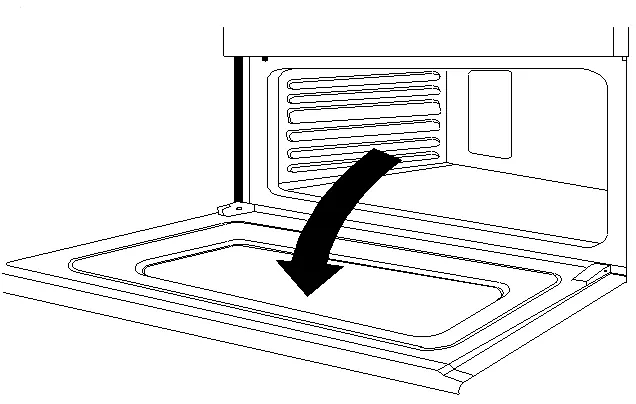

Tür vollständig öffnen
Tür vollständig öffnen

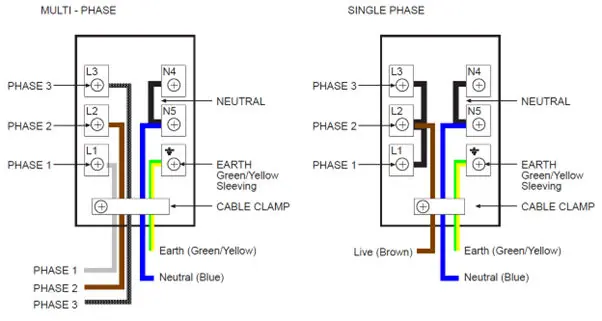

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

Nivellierung des Herds

Der Herd ist mit Nivellierfüßen ausgestattet. Platzieren Sie eine Wasserwaage auf einem Backblech im Ofen, um die Höhe anzupassen. Die Füße werden mit Kontermuttern geliefert, die bei Arbeitshöhen zwischen 900-930mm verwendet werden können. Bei niedrigeren Höhen muss eine der Kontermuttern entfernt werden.

Einstellung der Hinterräder

Die Höhe der Hinterräder kann durch die kreisförmigen Öffnungen im unteren vorderen Rahmen mit einem Schlitzschraubendreher eingestellt werden. Bei 100cm und 110cm breiten Modellen muss die untere rechte Tür des Slow-Cook-Fachs entfernt werden, um Zugang zur Öffnung zu erhalten.

Montage von Zubehör

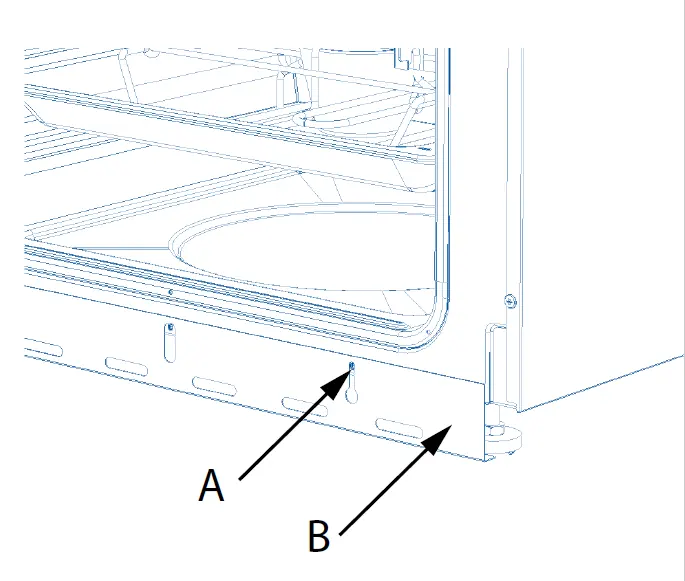

Montage der dekorativen Sockelleiste
Montage der dekorativen Sockelleiste

Dekorative Sockelleiste

Falls die Füße nach der Nivellierung sichtbar sind, kann die dekorative Sockelleiste angebracht werden. Lösen Sie die Schrauben (A) leicht, hängen Sie die Leiste (B) in die Schlüssellochschlitze ein, passen Sie die Höhe an und ziehen Sie die Schrauben handfest an. Verwenden Sie keine Elektrowerkzeuge.

Handtuchhalter

Der Handtuchhalter wird mit den mitgelieferten M6-Schrauben und einem Inbusschlüssel montiert. Die längeren Schrauben kommen in das obere Loch (A), die kürzeren in das untere Loch (B). Achten Sie darauf, den Halter bündig, aber nicht zu fest anzuziehen.

Abmessungen und Abstände

Der Bereich über dem Kochfeld muss frei von brennbaren Materialien sein. Eine Dunstabzugshaube oder ein Schrank darf nicht niedriger als 650mm über dem Kochfeld hängen. Seitlich wird bei einer Wandmontage ein Freiraum von 60mm empfohlen, damit sich die Ofentür vollständig öffnen lässt. Der Bereich über und neben dem Kochfeld muss bis zu einer Höhe von 400mm und einer Breite von 90mm frei von brennbaren Materialien gehalten werden.

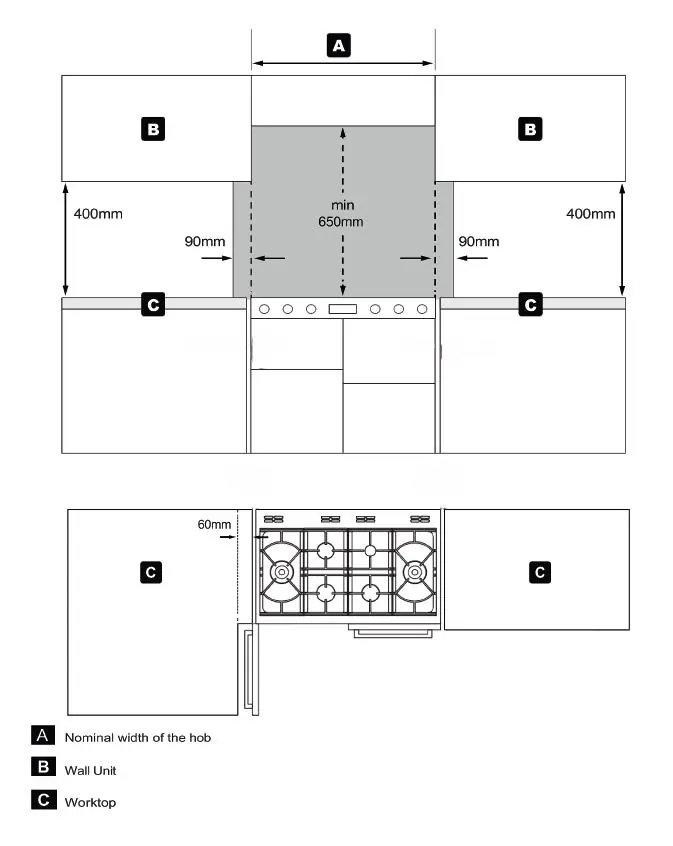

Abstandsdiagramm für Schränke und Dunstabzugshaube
Abstandsdiagramm für Schränke und Dunstabzugshaube

Elektrischer Anschluss

Der Anschluss muss durch eine fachkundige Person erfolgen. Das Gerät muss über einen Schalter mit allpoliger Trennung und einer Kontaktöffnung von mindestens 3mm verfügen. Verwenden Sie ein flexibles Kabel, das einer Temperaturerhöhung von mindestens 70°C standhält.

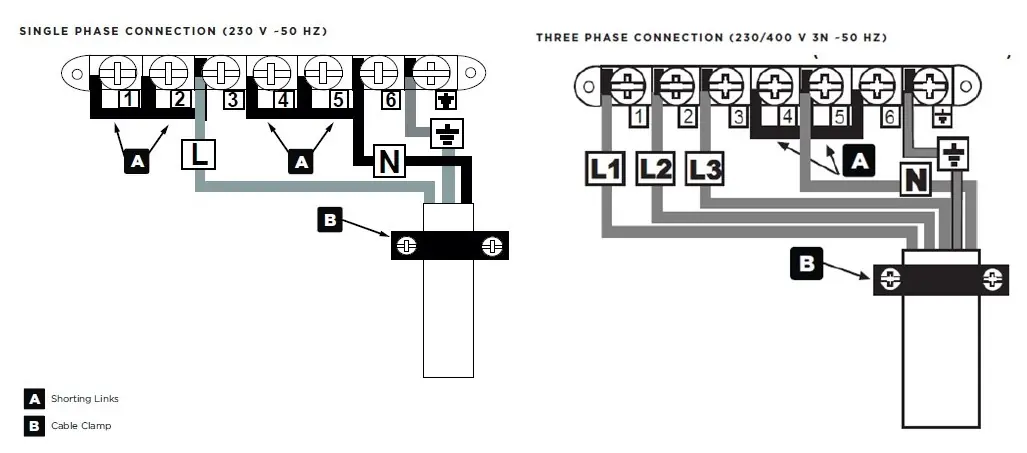

Schaltpläne für Einphasen- und Dreiphasenanschluss
Schaltpläne für Einphasen- und Dreiphasenanschluss

Einphasenanschluss

Platzieren Sie beide Messing-Verbindungsbrücken zwischen L1 + L2 + L3. Verbinden Sie den stromführenden Leiter mit dem L2-Anschluss.

Dreiphasenanschluss

Entfernen Sie die Messing-Verbindungsbrücken von den stromführenden Anschlüssen und verbinden Sie die drei Phasenleiter mit den entsprechenden Anschlüssen L1 bis L3. Die neutralen Verbindungsbrücken müssen an den Anschlüssen N4 und N5 verbleiben.

Inbetriebnahme

Überprüfen Sie die Funktionen gemäß der Kurzanleitung. Stellen Sie die Uhrzeit ein. Öffnen Sie die Hauptofentür, schalten Sie den Ofen auf die Auftaueinstellung und prüfen Sie, ob Ofenlicht und Umluftgebläse funktionieren. Wenn alles korrekt arbeitet, weisen Sie den Kunden in die Bedienung ein.

Technische Daten

  • Anschluss: 230-400V ~3N ~ 50 Hz
  • Gesamtlast: 15165W (Induktionseinheit 7400W)
  • Ofenlicht: 25W
  • Geräteklasse: Klasse 1 - freistehender Herd

Praktische Hilfe

Typische Probleme

Herd steht nicht gerade

Nivellierfüße an Vorder- und Rückseite anpassen.

Ofentür lässt sich nicht vollständig öffnen

Bei Wandmontage seitlichen Freiraum von 60mm einhalten.

Elektrischer Anschluss unklar

Fachkraft beauftragen; Einphasen- oder Dreiphasen-Anschluss gemäß Schaltplan und Brückenkonfiguration prüfen.

Vor der Verwendung

  • Alle Verpackungen und Schutzfolien entfernen.
  • Ofenroste, Backbleche und Zubehör in heißem Seifenwasser reinigen.
  • Ofen und Grill kurzzeitig einschalten, um Fertigungsrückstände auszubrennen.
  • Sicherstellen, dass das Gerät geerdet ist.
  • Sicherstellen, dass die Installation durch eine fachkundige Person erfolgt.

Abbildungen und Diagramme

  • Schaltpläne zeigen die korrekte Brückenkonfiguration für Einphasen- und Dreiphasen-Anschluss.
  • Abstandsdiagramm zeigt die notwendigen Freiräume zu Schränken und Dunstabzugshauben.

Modellkompatibilität

  • Nur für 100cm und 110cm Modelle geeignet.
  • Erfordert einen Anschluss durch eine fachkundige Person.
