Installationsanleitung für Dunstabzugshaube Stoves 100CM
Erfahren Sie, wie Sie die Stoves 100CM Dunstabzugshaube korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Wandmontage, zum Anschluss der Abluft oder Umluft sowie zur Montage der Kaminverkleidung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient ausschließlich der Installation der Dunstabzugshaube. Vor Beginn der Arbeiten müssen zwingend die Sicherheitshinweise in der separaten Bedienungsanleitung gelesen werden. Die Installation sollte von zwei Personen durchgeführt werden, um Verletzungen oder Schäden am Gerät zu vermeiden. Tragen Sie während der Montage Schutzhandschuhe.
Vorbereitung und Sicherheit
- Mindestabstand: Die Unterkante der Dunstabzugshaube muss mindestens 65 cm über dem Kochfeld montiert werden.
- Wandbeschaffenheit: Stellen Sie sicher, dass die Wand das Gewicht der Haube tragen kann.
- Benötigte Personen: Die Montage erfordert zwei Personen.
Installationsmodi
Das Gerät kann in zwei Betriebsarten installiert werden:
- Abluftbetrieb: Die Luft wird über ein Rohr (Durchmesser 120 mm oder 150 mm) nach außen geleitet.
- Umluftbetrieb: Die Luft wird gereinigt und in den Raum zurückgeführt. Hierfür sind zusätzliche Aktivkohlefilter (W) erforderlich.
Schritt-für-Schritt-Montage
Vorbereitung der Wand

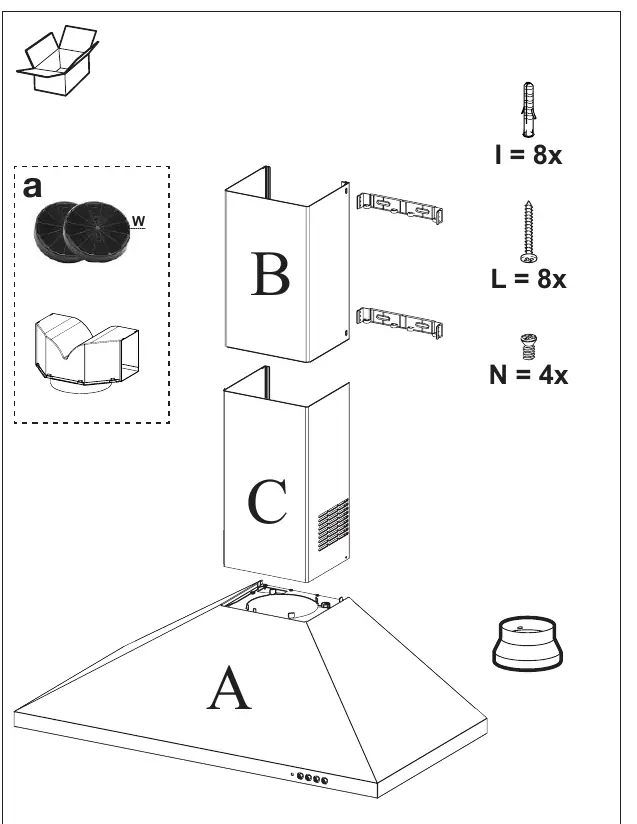

Markieren Sie die Position der Dunstabzugshaube mittig über dem Kochfeld. Bohren Sie die Löcher gemäß den Abmessungen und setzen Sie die Dübel (I) ein. Befestigen Sie die Halterungen mit den Schrauben (L).
Montage des Geräts
Hängen Sie die Dunstabzugshaube (A) in die Halterungen ein und sichern Sie diese. Bei Abluftbetrieb schließen Sie das Abluftrohr an den Stutzen an. Bei Umluftbetrieb setzen Sie den Umluftadapter auf.
Kaminverkleidung
Montieren Sie die Kaminverkleidung (B und C) und befestigen Sie diese mit den mitgelieferten Schrauben (N) an der Wandhalterung.
Filterinstallation
Setzen Sie die Fettfilter ein. Bei Umluftbetrieb müssen zusätzlich die Aktivkohlefilter (W) am Motor befestigt werden.
Praktische Hilfe
Typische Probleme
Dunstabzugshaube hängt zu tief
Der Mindestabstand von 65 cm zum Kochfeld muss zwingend eingehalten werden.
Unsichere Befestigung
Verwenden Sie alle 8 mitgelieferten Dübel und Schrauben, um eine stabile Wandmontage zu gewährleisten.
Vor der Verwendung
- Sicherheitshinweise in der Bedienungsanleitung gelesen
- Zwei Personen für die Montage verfügbar
- Schutzhandschuhe bereitgelegt
- Wandbeschaffenheit geprüft
- Abluft- oder Umluftmodus festgelegt
Technische Daten in der Praxis
- Mindestabstand
- 65 cm über dem Kochfeld für sicheren Betrieb.
- Abluftdurchmesser
- 120 mm oder 150 mm je nach Abluftrohr.
Abbildungen und Diagramme

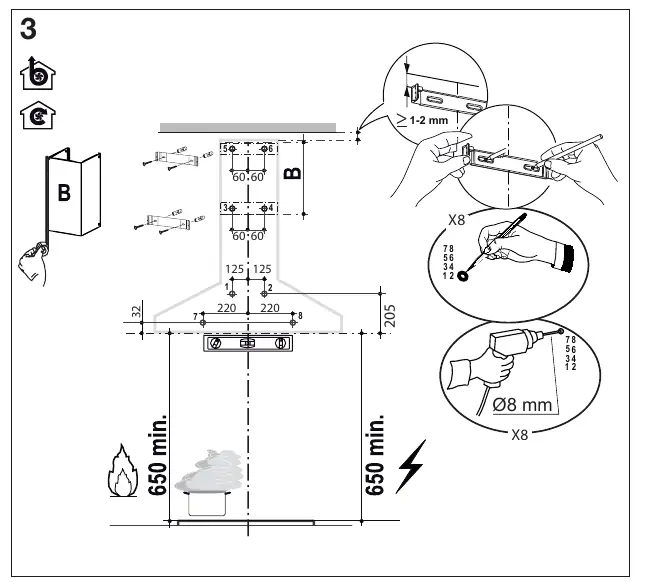

- Schritt 3: Markierung der Bohrlöcher und Montage der Wandhalterungen.
- Schritt 9: Anschluss des Abluftschlauchs an den Stutzen.
- Schritt 13: Montage der Aktivkohlefilter am Motor für den Umluftbetrieb.
Modellkompatibilität
- Geeignet für Abluft- und Umluftbetrieb.
- Erfordert Aktivkohlefilter für den Umluftbetrieb.
