Bedienungsanleitung für Stoltzen SHIFT USB 10G Switcher 2x1

Schnellstartanleitung und technisches Handbuch für den Stoltzen SHIFT USB 10G Switcher 2x1. Erfahren Sie mehr über Anschlüsse, RS232-Steuerung, GPIO-Modi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Front- und Rückansicht des Stoltzen SHIFT Switchers Seite 1 Typisches Anschlussschema Seite 9 RS232-Steuerungssoftware-Schnittstelle Seite 11

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Stoltzen SHIFT USB 10G Switcher 2x1. Das Gerät ermöglicht das Umschalten zwischen zwei Host-Computern und den Anschluss von KVM-Geräten. Die Steuerung erfolgt über die Fronttaste, RS232 oder GPIO. Stellen Sie sicher, dass alle Komponenten vor der Installation vorhanden sind und alle Geräte angeschlossen sind, bevor Sie das Gerät mit Strom versorgen.

Produktübersicht

Der SHIFT 10G Hub bietet folgende Hauptmerkmale:

  • 2x1 USB 3.2 Switcher mit 10Gbps Bandbreite.
  • Unterstützung für automatisches Umschalten.
  • Ausreichende Stromversorgung (2A) für angeschlossene Kameras oder Peripheriegeräte.
  • Steuerungsmöglichkeiten: Fronttaste, RS232 und GPIO.

Anschlüsse und Bedienung

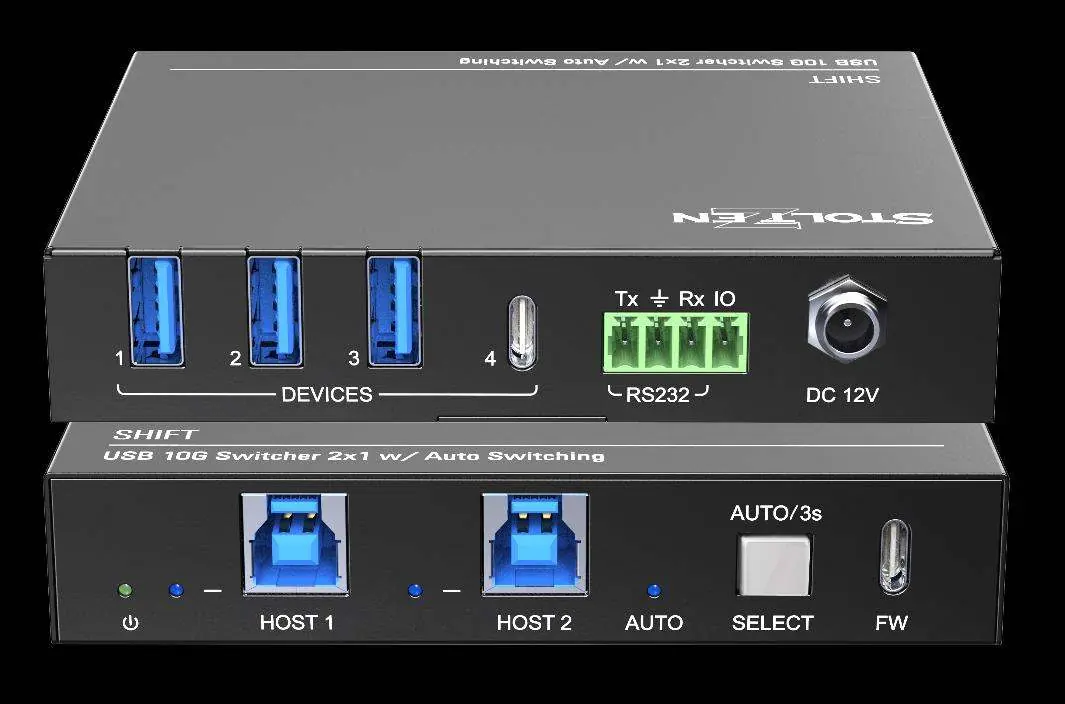

Front- und Rückansicht des Stoltzen SHIFT Switchers
Front- und Rückansicht des Stoltzen SHIFT Switchers

Frontpanel

  • LED-Anzeigen: Power (grün bei Betrieb, blinkt bei Überlast), Host-LED (blau bei aktivem Host), Auto-LED (blau bei aktivem Automatikmodus).
  • Host-Anschlüsse: 2x USB-B 3.2 Gen2 für PC-Hosts.
  • Select-Taste: Zum Umschalten des Hosts; langes Drücken (3 Sekunden) aktiviert/deaktiviert den Automatikmodus.
  • Firmware-Port: USB-C Anschluss für Firmware-Updates.

Rückseite

  • Geräteanschlüsse: 3x USB-A 3.2 Gen2 für KVM-Geräte, 1x USB-C 3.2 Gen2 für Kameras.
  • Steuerung: 4-Pin Terminalblock für RS232 und GPIO.
  • Stromanschluss: 12V 2A DC-Eingang mit Verriegelung.

Systemverbindung

Installieren Sie das System in einer sauberen Umgebung mit angemessener Temperatur und Luftfeuchtigkeit. Achten Sie darauf, dass alle Kabel sicher isoliert sind. Verbinden Sie die Host-Computer mit den USB-B Ports und die Peripheriegeräte mit den USB-A/C Ports auf der Rückseite.

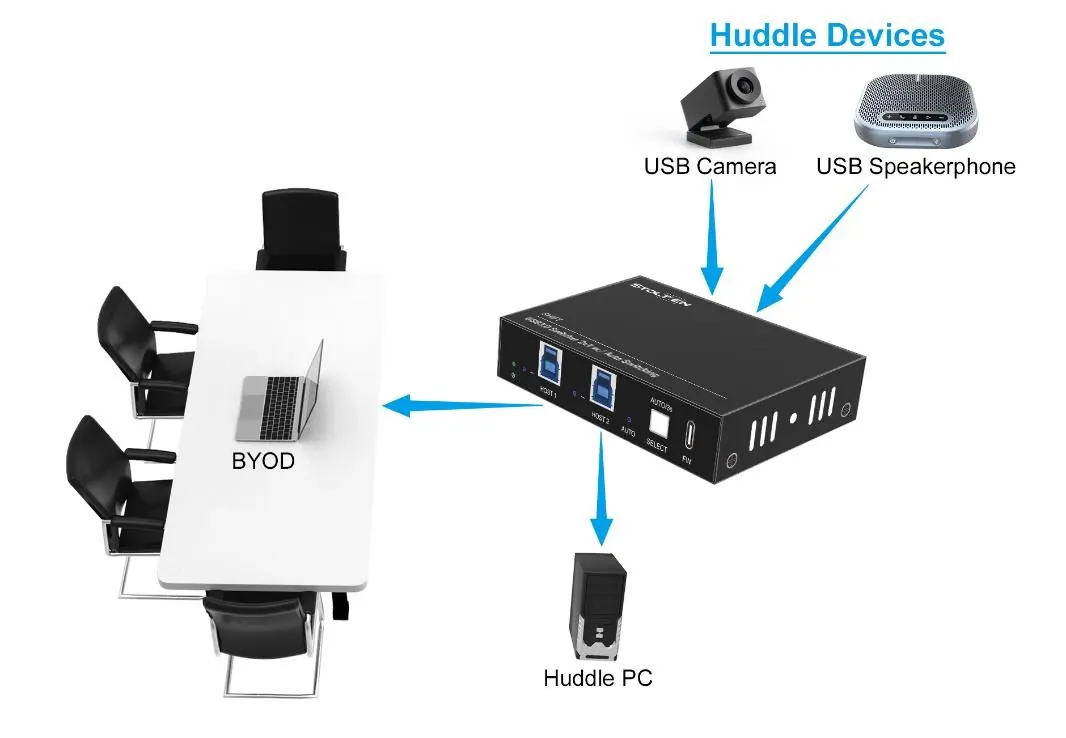

Typisches Anschlussschema
Typisches Anschlussschema

RS232-Steuerung

Der Switcher kann über eine RS232-Verbindung gesteuert werden. Die Standard-Baudrate beträgt 9600 (einstellbar: 19200, 38400, 57600, 115200). Die Kommunikationsparameter sind: Datenbit 8, Stoppbit 1, Parität keine.

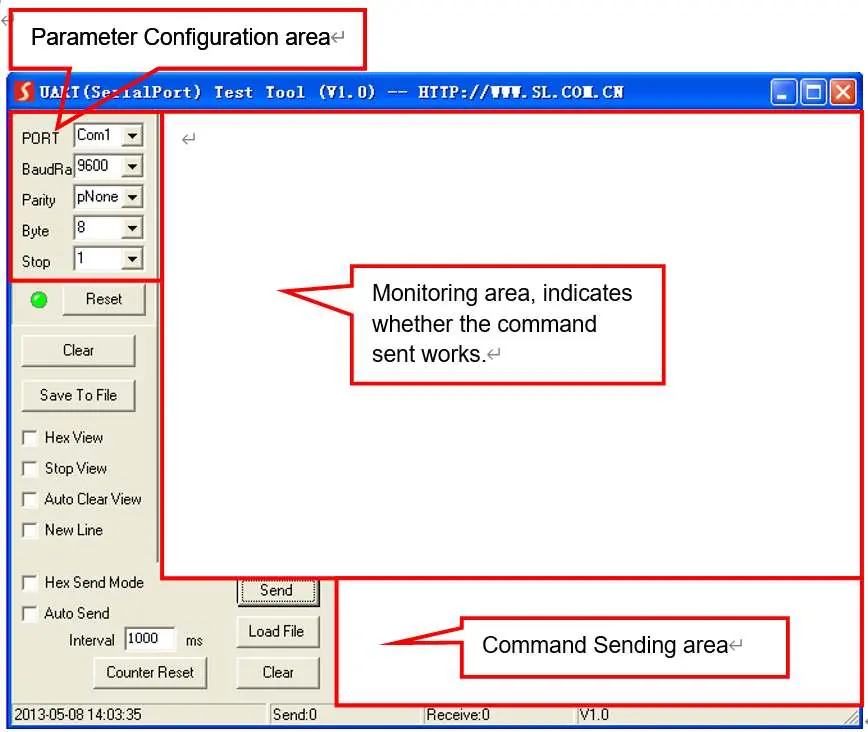

RS232-Steuerungssoftware-Schnittstelle
RS232-Steuerungssoftware-Schnittstelle

Wichtige Befehle (Endzeichen <CR><LF>):

  • >Help: Zeigt verfügbare Befehle an.
  • >GetStatus: Gibt den aktuellen Status aus.
  • >Reboot: Startet das System neu.
  • >FactoryReset: Setzt das System auf Werkseinstellungen zurück.
  • >SetAutoSwitch [param1]: Aktiviert/Deaktiviert den automatischen Umschaltmodus.

GPIO-Modus

Der GPIO-Anschluss unterstützt zwei Modi:

  • PULSE-Modus (Standard): Jeder Übergang von HIGH auf LOW am GPIN-Pin erzwingt einen Wechsel des Hosts.
  • LEVEL-Modus: Ein Pegel von "0" (kurzgeschlossen gegen Masse) wählt HOST2, ein Pegel von "1" (offen oder Spannung über Schwellenwert) wählt HOST1. Hinweis: Im Level-Modus kann nicht per Taste umgeschaltet werden.

Fehlerbehebung

Bei Problemen mit der Videoausgabe oder dem Signal prüfen Sie bitte:

  • Ob alle Kabel korrekt angeschlossen und nicht beschädigt sind.
  • Ob die Stromversorgung stabil ist (Power-LED leuchtet).
  • Bei anhaltenden Problemen kontaktieren Sie bitte Ihren lokalen Händler.

Praktische Hilfe

Typische Probleme

Kein Videosignal oder Bildstörungen

Überprüfen Sie, ob alle Kabel korrekt angeschlossen und in einwandfreiem Zustand sind.

Power-LED leuchtet nicht oder Gerät reagiert nicht

Stellen Sie sicher, dass das Netzteil fest angeschlossen ist und Strom liefert.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Installieren Sie das Gerät in einer sauberen Umgebung.
  • Stellen Sie sicher, dass alle Kabel vor dem Einschalten angeschlossen sind.
  • Verwenden Sie nur das mitgelieferte Netzteil.

Technische Daten in der Praxis

Stromversorgung
12V 2A DC-Eingang; die USB-Geräte teilen sich insgesamt 2A.

Abbildungen und Diagramme

  • Frontpanel: Zeigt LED-Status, Host-Anschlüsse, Auswahl-Taste und Firmware-Port.
  • Rückseite: Zeigt USB-Geräteanschlüsse, RS232/GPIO-Terminalblock und DC-Stromanschluss.
  • Systemverbindung: Zeigt die typische Verkabelung zwischen Huddle-PC, Peripheriegeräten und dem Switcher.

Modellkompatibilität

  • RS232-Kommunikation erfordert Baudrate 9600, 8 Datenbits, 1 Stoppbit, keine Parität.
  • Im Level-Modus des GPIO ist die manuelle Umschaltung per Taste deaktiviert.
