Bedienungsanleitung für StarTech.com 1U Rack-Mount Metered PDU
Schnellstartanleitung für die StarTech.com 1U Rack-Mount Metered PDU. Erfahren Sie, wie Sie die Stromverteilereinheit installieren, anschließen und die LCD-Anzeige zur Überwachung nutzen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die PDU wird in einem 1U-Rack montiert, mit Gehäuseschrauben gesichert und über das integrierte Netzkabel an eine NEMA 5-15R-Steckdose angeschlossen. S. 2
Wichtigste Schritte
- Montage im Rack S. 2
- Anschluss an Stromquelle S. 2
Erste Inbetriebnahme
- Nach dem Anschließen an die Stromquelle zeigt das LCD-Display Spannung, Stromstärke, Watt und Leistungsfaktor an. S. 1
Probleme und Lösungen
Leistungsschalter hat ausgelöst
Drücken Sie den Schalter zum Zurücksetzen.
S. 1Wartung und Reset
- Leistungsschalter zurücksetzen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung/Strom | 125V AC / 15A | Elektrische Nennleistung | S. 1 |
Wo es im PDF steht
- Produktübersicht und Komponenten S. 1
- Installation und Sicherheit S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme der StarTech.com 1U Rack-Mount Metered PDU. Stellen Sie sicher, dass Sie über ein verfügbares 1U-Rack-Segment und eine NEMA 5-15R-Steckdose verfügen, bevor Sie beginnen. Das Gerät ist ausschließlich für den Innenbereich konzipiert.
Produktbeschreibung
Die PDU verfügt über eine LCD-Anzeige (orange Hintergrundbeleuchtung) zur Überwachung von Spannung, Stromstärke, Leistung und Leistungsfaktor. Ein Schutz-LED zeigt den Status des Überspannungsschutzes an (grün leuchtend bedeutet aktiv). Auf der Rückseite befinden sich mehrere Steckdosen und ein Leistungsschalter mit Schalterschutz.

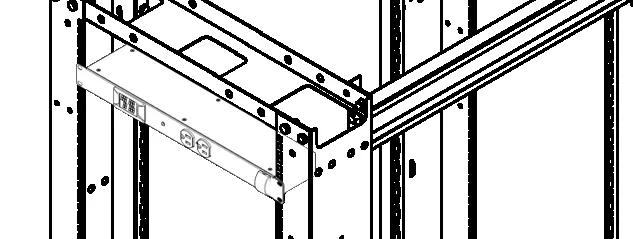

Installation
- Wählen Sie einen geeigneten Platz im EIA-310-konformen Rack (benötigt 1U Platz).
- Installieren Sie bei Bedarf Käfigmuttern in die quadratischen Montagelöcher des Racks.
- Platzieren Sie die PDU im Rack und richten Sie die Montagewinkel an den Befestigungspunkten aus.
- Sichern Sie die PDU mit Gehäuseschrauben. Stellen Sie sicher, dass die Schrauben fest angezogen sind und die PDU nicht wackelt.
Anschluss
- Verbinden Sie das integrierte Netzkabel der PDU mit einer verfügbaren Wechselstromquelle (NEMA 5-15R-Steckdose).
- Verbinden Sie den AC-Eingang Ihrer Geräte mit den Steckdosen an der PDU.
Sicherheit
Das Produkt ist nur für den Innenbereich bestimmt. Berühren Sie bei sichtbaren Leiterplatten niemals das Produkt, wenn es unter Strom steht. Im Falle einer Überspannung löst der Leistungsschalter aus und unterbricht die Stromzufuhr.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Überspannungsschutz-LED ist aus
Der Überspannungsschutz ist möglicherweise beschädigt oder inaktiv.
Kein Strom an den Ausgängen
Überprüfen Sie den Leistungsschalter auf der Rückseite. Wenn er ausgelöst hat, drücken Sie ihn zum Zurücksetzen.
Vor der Verwendung
- Verfügbare 1U Rack-Einheit
- NEMA 5-15R Steckdose
- Käfigmuttern (bei quadratischen Montagelöchern)
- Gehäuseschrauben
Abbildungen und Diagramme
- Die LCD-Anzeige zeigt in Echtzeit Spannung, Stromstärke, Watt und Leistungsfaktor an.
- Der Leistungsschalter auf der Rückseite schützt vor Stromspitzen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Erfordert NEMA 5-15R Steckdose.
