Installationsanleitung für StarTech.com Blickschutzfilter 14G

Schnelle Installationsanleitung für den StarTech.com Blickschutzfilter 14G. Erfahren Sie, wie Sie den Filter mit Klebestreifen, Montagelaschen oder dem Flip-Up-Mechanismus korrekt an Ihrem Monitor anbringen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anbringen der Klebestreifen und Ausrichtung am Bildschirm. Seite 1 Vorbereitung und Anbringen der Montagelaschen. Seite 1 Installation der Montagelaschen am unteren Rahmen. Seite 1 Installation des Flip-Up Mechanismus am oberen Rahmen. Seite 2 Anbringen der Hebelasche (Lifting-Tab). Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des StarTech.com Blickschutzfilters. Vor der Installation müssen alle Schutzfolien vom Filter entfernt werden. Wählen Sie die Installationsmethode basierend auf Ihrem Displaytyp und der gewünschten Häufigkeit des Entfernens:

  • Klebestreifen: Ideal für rahmenlose Displays oder wenn der Filter dauerhaft installiert bleiben soll.
  • Montagelaschen: Empfohlen für Displays mit erhöhtem Rahmen oder wenn der Filter häufig entfernt werden muss.
  • Flip-Up/Flip-Over: Ermöglicht das Hochklappen des Filters bei Bedarf.

Methode 1: Klebestreifen

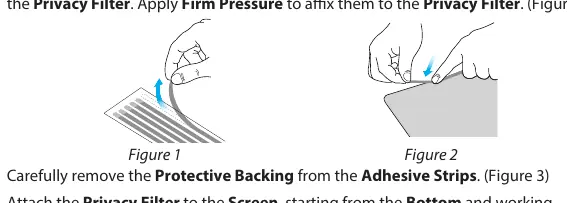

Anbringen der Klebestreifen und Ausrichtung am Bildschirm.
Anbringen der Klebestreifen und Ausrichtung am Bildschirm.
  1. Reinigen Sie den Bildschirm gründlich mit dem beiliegenden Tuch.
  2. Legen Sie den Filter mit der gewünschten Seite nach unten auf eine saubere Fläche.
  3. Entfernen Sie die Klebestreifen von der transparenten Trägerfolie.
  4. Richten Sie die Klebestreifen entlang der oberen, unteren, linken und rechten Kante des Filters aus und drücken Sie diese fest an.
  5. Entfernen Sie die Schutzfolie von den Klebestreifen.
  6. Bringen Sie den Filter am Bildschirm an, beginnend von unten nach oben.
  7. Üben Sie leichten Druck auf die Stellen aus, an denen die Klebestreifen angebracht sind.

Methode 2: Montagelaschen

Vorbereitung und Anbringen der Montagelaschen.
Vorbereitung und Anbringen der Montagelaschen.

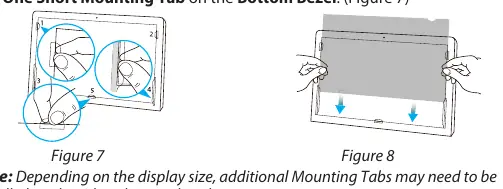

Installation der Montagelaschen am unteren Rahmen.
Installation der Montagelaschen am unteren Rahmen.
  1. Reinigen Sie Bildschirm und Rahmen mit dem Tuch.
  2. Trennen Sie die Montagelaschen und entfernen Sie die Schutzfolie.
  3. Bringen Sie je eine kurze und eine lange Montagelasche am linken und rechten Rahmen an.
  4. Bringen Sie eine kurze Montagelasche am unteren Rahmen an.
  5. Schieben Sie den Blickschutzfilter zwischen die Montagelaschen und den Bildschirm.

Methode 3: Flip-Up und Flip-Over

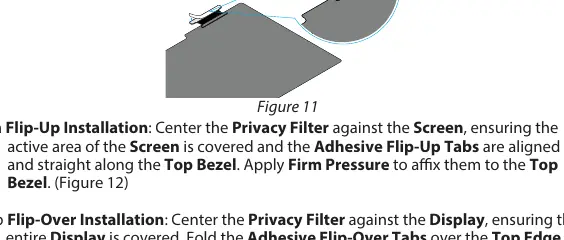

Installation des Flip-Up Mechanismus am oberen Rahmen.
Installation des Flip-Up Mechanismus am oberen Rahmen.
Anbringen der Hebelasche (Lifting-Tab).
Anbringen der Hebelasche (Lifting-Tab).
  1. Reinigen Sie Bildschirm und Rahmen.
  2. Entfernen Sie die Schutzfolie von der kurzen Seite der Klebe-Laschen und bringen Sie diese an den Ecken der Oberkante des Filters an.
  3. Entfernen Sie die Schutzfolie von der langen Seite der Laschen.
  4. Flip-Up Installation: Zentrieren Sie den Filter und kleben Sie die Laschen am oberen Rahmen fest.
  5. Flip-Over Installation: Zentrieren Sie den Filter und falten Sie die Laschen über die Oberkante auf die Rückseite des Displays (Deckel).
  6. Optional: Bringen Sie eine Hebelasche (Lifting-Tab) an der Unterseite an, um das Hochklappen zu erleichtern.

Wartung und Reinigung

Reinigen Sie den Blickschutzfilter bei Bedarf mit dem mitgelieferten Tuch, um Fingerabdrücke und Staub zu entfernen. Achten Sie darauf, dass der Filter nicht verkratzt wird.

Offizielle Quellen aus der Anleitung

Offizielle Quelle StarTech.com

Praktische Hilfe

Typische Probleme

Filter hält nicht am Bildschirm

Stellen Sie sicher, dass der Bildschirm vor der Installation gründlich gereinigt wurde und die Klebestreifen fest angedrückt wurden.

Filter ist schief oder nicht zentriert

Richten Sie den Filter vor dem endgültigen Festdrücken der Klebestreifen oder Laschen sorgfältig aus.

Fingerabdrücke auf dem Filter

Verwenden Sie das mitgelieferte Reinigungstuch, um den Filter vorsichtig abzuwischen.

Vor der Verwendung

  • Bildschirm und Rahmen mit dem beiliegenden Tuch reinigen.
  • Alle Schutzfolien vom Blickschutzfilter entfernen.
  • Geeignete Installationsmethode (Klebestreifen, Laschen oder Flip-Up) wählen.
  • Prüfen, ob das Display einen Rahmen hat oder rahmenlos ist.

Technische Daten in der Praxis

Klebestreifen
Dauerhafte Befestigung, ideal für rahmenlose Bildschirme.
Montagelaschen
Abnehmbare Befestigung, ideal für Bildschirme mit Rahmen.
Flip-Up/Flip-Over
Mechanismus zum Hochklappen des Filters ohne ihn komplett zu entfernen.

Abbildungen und Diagramme

  • Abbildungen 1-4 zeigen die Montage mit Klebestreifen.
  • Abbildungen 5-8 zeigen die Montage mit Montagelaschen.
  • Abbildungen 9-15 zeigen die Montage des Flip-Up/Flip-Over Mechanismus.

Modellkompatibilität

  • Nicht alle Installationsmethoden sind für jeden Blickschutzfilter verfügbar.
  • Bei großen Displays können zusätzliche Montagelaschen erforderlich sein.
