Kurzanleitung für Emerson Wireless 1410 A/B und 1410D Gateway mit 781 Field Link

Erfahren Sie, wie Sie das Emerson Wireless 1410 A/B und 1410D Gateway mit 781 Field Link installieren, konfigurieren und in Betrieb nehmen. Diese Kurzanleitung deckt die physische Montage, Netzwerkkonfiguration, Verkabelung und...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Kurzanleitung bietet grundlegende Richtlinien für das Emerson Wireless 1410 A/B und 1410D Gateway. Sie enthält keine Anweisungen für Diagnose, Wartung, Service oder Fehlerbehebung. Für weiterführende Informationen konsultieren Sie bitte das Emerson Wireless Gateway 1410 Referenzhandbuch auf Emerson.com/Rosemount.

Emerson Wireless 1410 Gateway
Emerson Wireless 1410 Gateway

Sicherheitshinweis: Explosionsgefahr. Führen Sie keine Verbindungen am Gateway durch, während die Stromkreise unter Spannung stehen, es sei denn, der Bereich ist als ungefährlich bekannt. Das Gehäuse besteht aus Kunststoff; seien Sie beim Umgang und der Reinigung in explosionsgefährdeten Bereichen vorsichtig, um elektrostatische Entladungen zu vermeiden.

Drahtlose Planung

  • Einschaltreihenfolge: Das Gateway sollte installiert und funktionsfähig sein, bevor Strommodule in drahtlose Feldgeräte eingesetzt werden. Feldgeräte sollten in der Reihenfolge ihrer Nähe zum Gateway eingeschaltet werden, beginnend mit dem nächstgelegenen.
  • Antennenposition: Die Antenne sollte vertikal positioniert und ca. 2 m von großen Strukturen oder Gebäuden entfernt sein.
  • Montagehöhe: Für eine optimale Abdeckung sollte die Antenne 4,6–7,6 m über dem Boden oder 2 m über Hindernissen montiert werden.

PC-Anforderungen

Die Konfiguration erfolgt über eine sichere Weboberfläche. Unterstützte Betriebssysteme umfassen Windows Server 2008, Windows 7, 8 und 10. Unterstützte Browser sind Internet Explorer, Chrome, Firefox und Microsoft Edge. Für die Software (AMS Wireless Configurator) werden 1,5 GB Festplattenspeicher benötigt.

Erste Verbindung und Konfiguration

Um das Gateway zu konfigurieren, muss eine lokale Verbindung zwischen einem PC/Laptop und dem Gateway hergestellt werden.

Ethernet-Konfiguration im Webinterface
Ethernet-Konfiguration im Webinterface
  1. Verbinden Sie den PC mit dem Ethernet 1 (Primary) Anschluss des Gateways.

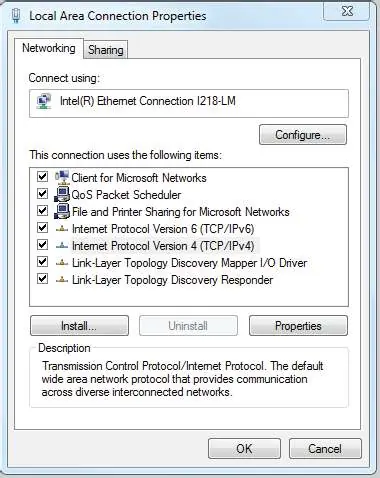

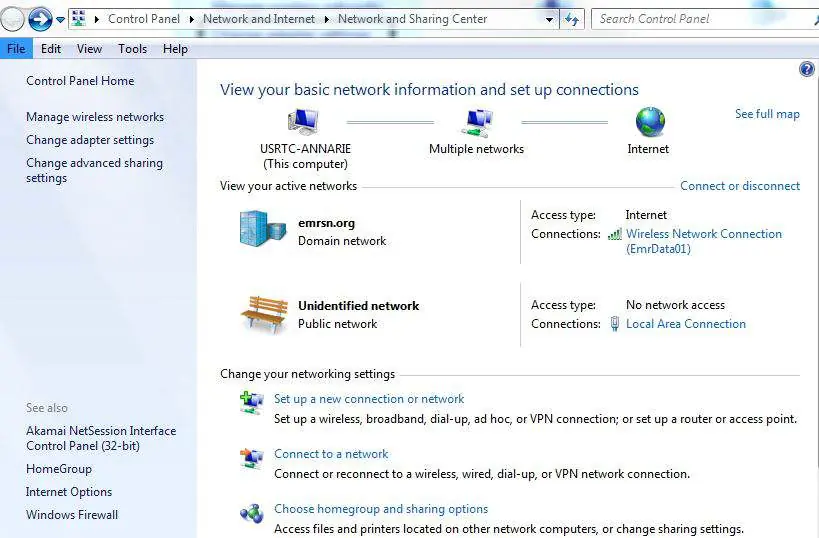

  2. Konfigurieren Sie die Netzwerkeinstellungen des PCs (IP: 192.168.1.12, Subnetz: 255.255.255.0).
  3. Deaktivieren Sie Proxys im Webbrowser.
  4. Greifen Sie über https://192.168.1.10 auf das Gateway zu.
  5. Melden Sie sich mit dem Benutzernamen admin und dem Passwort default an.
  6. Navigieren Sie zu System Settings > Gateway > Ethernet Communication, um statische IP-Adressen oder DHCP zu konfigurieren.
  7. Starten Sie die Anwendung unter System Settings > Gateway > Backup and Restore > Restart Apps neu.

Physische Installation

Das Gerät kann auf eine DIN-Schiene (TS35/7.5 oder TS35/15) aufgeschnappt werden.

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 21
Zusätzliches Montagefoto von Seite 21
  • Montage: Neigen Sie das Gerät leicht, sodass die untere Lippe des Gehäuses den Boden der DIN-Schiene greift. Drücken Sie das Gerät nach vorne, bis es einrastet.
  • Demontage: Führen Sie einen flachen Gegenstand (z. B. Schraubendreher) in den DIN-Clip ein, drücken Sie leicht nach unten und ziehen Sie das Gerät nach hinten und unten ab.

Verkabelung (1410D mit 781)

Es gibt zwei Hauptkonfigurationen für den Anschluss des 1410D an den 781: mit und ohne Barrieren. Für die Installation ohne Barrieren ist ein abgeschirmtes Twisted-Pair-Kabel erforderlich. Der 781 kann bis zu 200 m vom 1410D entfernt platziert werden. Bei Installationen in explosionsgefährdeten Bereichen sind Leistungs- und Signalbarrieren erforderlich.

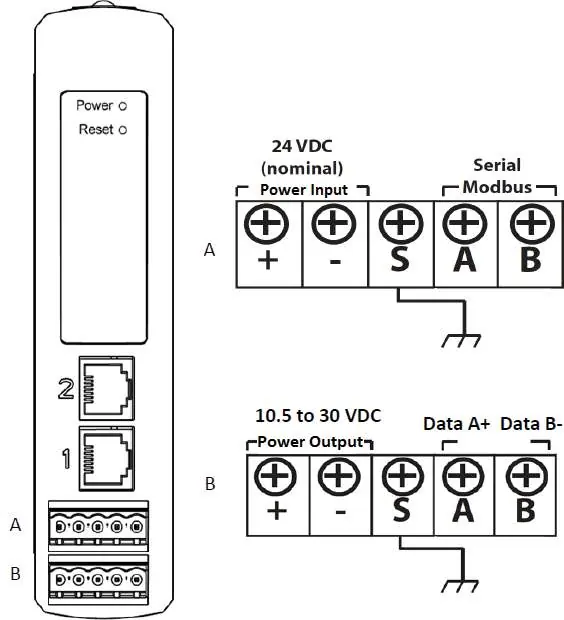

Verkabelungsdiagramm für Emerson 1410D Gateway
Verkabelungsdiagramm für Emerson 1410D Gateway

Erdung

Die Abschirmung des Twisted-Pair-Kabels muss an der Erdungsklemme des 1410D geerdet und auf der Seite des 781 zurückgeklebt werden. Das DIN-Schienengehäuse des 1410D muss mit einem #6 AWG Kupferdraht geerdet werden.

Remote-Antenne

Verwenden Sie nur die von Emerson bereitgestellte Remote-Antenne, das Koaxialkabel und den Blitzableiter. Der Blitzableiter muss gemäß den Anweisungen geerdet werden. Wetterfestigkeit ist erforderlich; verwenden Sie das mitgelieferte Koaxialdichtmittel für alle Kabelverbindungen.

Software-Installation

Das Softwarepaket enthält das Security Setup Utility und den AMS Wireless Configurator. Legen Sie die entsprechende Disk ein und führen Sie bei Bedarf die autorun.exe aus.

Betriebsüberprüfung

Die Überprüfung erfolgt über die Weboberfläche durch Eingabe der Gateway-IP-Adresse oder des Hostnamens im Browser. Bei korrekter Konfiguration wird eine Sicherheitswarnung gefolgt vom Anmeldebildschirm angezeigt.

Praktische Hilfe

Typische Probleme

Keine Verbindung zum Gateway

Überprüfen Sie die IP-Einstellungen des PCs (Ethernet 1: 192.168.1.12, Subnetz 255.255.255.0) und deaktivieren Sie Proxys im Browser.

Explosionsgefahr bei Wartung

Trennen oder verbinden Sie keine Kabel am Gateway, während die Stromkreise unter Spannung stehen, es sei denn, der Bereich ist als ungefährlich bekannt.

Vor der Verwendung

  • Stellen Sie sicher, dass das Gateway ordnungsgemäß installiert ist, bevor Sie Funkgeräte mit Strom versorgen.
  • Positionieren Sie die Antenne vertikal, ca. 2 m von großen Strukturen entfernt.
  • Überprüfen Sie die PC-Netzwerkeinstellungen (IP 192.168.1.12 für Ethernet 1).
  • Stellen Sie sicher, dass die Stromversorgung 10,5–30 VDC beträgt.
  • Prüfen Sie, ob die erforderlichen Barrieren für den 781 Field Link in explosionsgefährdeten Bereichen installiert sind.

Technische Daten in der Praxis

250 Ω Widerstand
Wird durch Kurzschließen der entsprechenden Klemmen aktiviert, um die Abschlussimpedanz anzupassen.

Abbildungen und Diagramme

  • Abbildung 1 & 2 zeigen die Klemmenbelegung für Stromversorgung und Modbus-Verkabelung.
  • Abbildung 7 & 8 illustrieren die Montage und Demontage auf der DIN-Schiene.
  • Abbildung 9-11 zeigen die Verkabelung des 781 Field Link mit und ohne Barrieren.
