Bedienungsanleitung für IXYS Dual Responder Trigger Ethernet
Erfahren Sie, wie Sie das IXYS Dual Responder Trigger Ethernet Modul konfigurieren, anschließen und betreiben. Diese Anleitung enthält technische Daten, Pinbelegungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

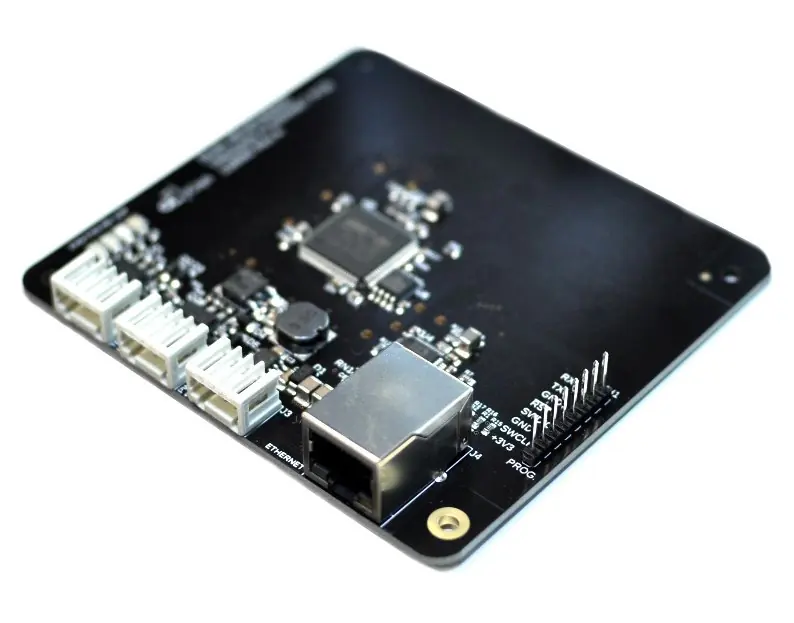

Dieses Dokument beschreibt die Konfiguration und den Betrieb des PCB Dual Responder Trigger Ethernet. Das Gerät ist für den Einsatz durch geschultes und kompetentes Personal vorgesehen. Die Einhaltung der Sicherheitsvorkehrungen ist zwingend erforderlich, um Verletzungen oder Sachschäden zu vermeiden.
Technische Daten
- Versorgungsspannung: 9 – 28 V DC
- Leistungsaufnahme: 36 mA bei 24 V DC
- Kommunikation: Ethernet 10 / 100 Mbps, Auto-Negotiation, Auto-MDIX
- Digitaleingang: 0 / 5 V DC
- Abmessungen: 96 x 90 x 15 mm
- Gewicht: 39 g
Zeichnung und Pinbelegung
Das Gerät verfügt über mehrere Anschlüsse:
- J1 & J2 (Trigger I/O): Anschlüsse für Trigger-Signale (Trigger In, Trigger Out, 0V).
- J3 (Power supply): Stromversorgung (24VDC Input, 5VDC Output, 0V).
- J4 (Ethernet): Netzwerkanschluss.
- JH1 (Prog.): Programmierschnittstelle.
Konfiguration
Die Konfiguration erfolgt über ein Web-Interface:
- Verbinden Sie einen Computer mit demselben Netzwerk wie das PCB.
- Falls die IP-Adresse bekannt ist, stellen Sie den Computer in dasselbe Subnetz.
- Falls die IP-Adresse unbekannt ist, nutzen Sie das Wireshark-Tool, um nach Heartbeat-Nachrichten (Port 65000) zu suchen.
- Geben Sie die IP-Adresse (standardmäßig 10.0.37.236) in einen Webbrowser ein.
- Auf der Seite "Configuration" können IP-Adresse, Standard-Ausgangszustand, Peer-IP, Zielkanal und Signal-Invertierung angepasst werden.
Betrieb
Das PCB überträgt bei jeder Zustandsänderung am Eingang eine Nachricht an das Ziel-PCB. Der Ausgang des Ziel-Boards spiegelt den Zustand des geänderten Eingangs wider.
Fehlerbehebung
Bei Problemen prüfen Sie folgende Punkte:
- Keine Verbindung zum PC: Stromversorgung prüfen, Ethernet-Verkabelung kontrollieren, IP-Subnetz des Computers anpassen.
- LED am Ziel-PCB blinkt nicht: Konfiguration der Peer-IP prüfen, Eingangssignalspannung verifizieren.
- Aktivitäts-LED (orange) blinkt nicht: Möglicher Defekt des Boards, Rücksendung zur Reparatur erforderlich.
Praktische Hilfe
Typische Probleme
Keine Verbindung zum PCB vom Computer
Stromversorgung prüfen, Ethernet-Verkabelung kontrollieren, IP-Adresse des Computers in das gleiche Subnetz wie das PCB bringen.
LED am Ziel-PCB blinkt nicht
Konfiguration der Peer-IP prüfen oder sicherstellen, dass die Eingangssignalspannung innerhalb der Grenzwerte liegt.
Aktivitäts-LED (orange) blinkt nicht
Das Board ist möglicherweise defekt; senden Sie es zur Reparatur ein.
Vor der Verwendung
- Sicherstellen, dass das Personal für den Betrieb qualifiziert ist.
- Stromversorgung (9-28V DC) bereitstellen.
- Ethernet-Verbindung herstellen.
- IP-Adresse des Computers im gleichen Subnetz wie das PCB konfigurieren.
- Webbrowser für den Zugriff auf das Konfigurations-Interface bereithalten.
Technische Daten in der Praxis
- Versorgungsspannung
- 9-28 V DC erforderlich für den Betrieb.
- Kommunikation
- Ethernet 10/100 Mbps mit Auto-Negotiation und Auto-MDIX.
- Digitaleingang
- Akzeptiert 0 / 5 V DC Signale.
Abbildungen und Diagramme
- Abbildung 1 zeigt die physischen Abmessungen und die Pinbelegung der Anschlüsse J1, J2, J3, J4 und JH1.

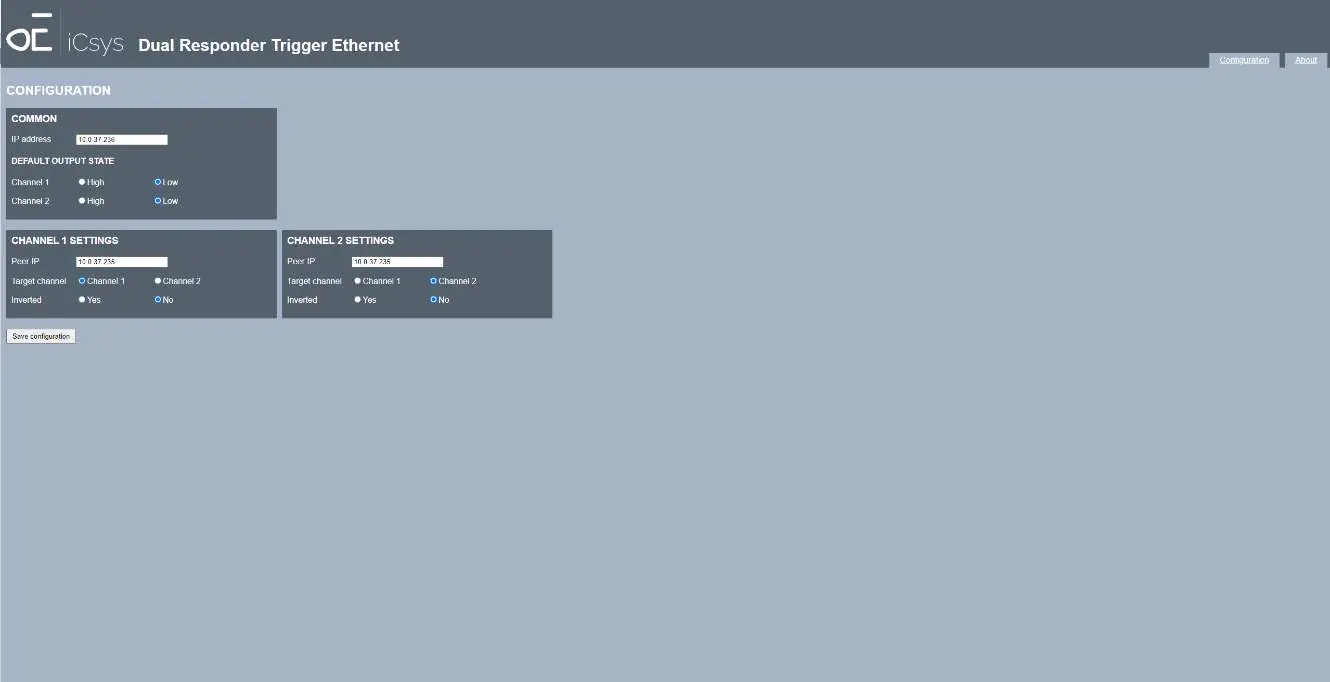

- Abbildung 2 zeigt das Web-Interface zur Konfiguration der IP-Adressen und Kanaleinstellungen.
- Abbildung 3 zeigt die 'About'-Seite des Web-Interfaces für Firmware-Informationen und Updates.
Modellkompatibilität
- Erfordert ein Netzwerk mit Ethernet-Verbindung.
- Konfiguration erfolgt über einen Webbrowser.
