Bedienungsanleitung für Skydance 0/1-10V Konstantstrom-LED-Treiber LN-12A-H / LN-12A-L
Schnelle Anleitung für den Skydance 0/1-10V Konstantstrom-LED-Treiber (Modelle LN-12A-H, LN-12A-L). Erfahren Sie mehr über die Verdrahtung, die Konfiguration des Ausgangsstroms über DIP-Schalter und die technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb der Skydance 0/1-10V Konstantstrom-LED-Treiber der Serie LN-12A. Die Geräte unterstützen verschiedene Dimm-Schnittstellen (0-10V, 1-10V, 10V PWM, Widerstand) und verfügen über einen einstellbaren Ausgangsstrom via DIP-Schalter. Beachten Sie bei der Installation, dass maximal 50 Treiber an einen Dimmer angeschlossen werden sollten und die Leitungslänge zwischen Dimmer und Treiber 50 Meter nicht überschreiten darf.
Verdrahtung und Installation
Die Installation muss gemäß dem Schaltplan erfolgen. Stellen Sie sicher, dass die Stromversorgung (AC Input) und die LED-Ausgänge (LED Output) korrekt angeschlossen sind.
- AC-Eingang: Schließen Sie die Netzspannung (100-240VAC) an die mit L und N gekennzeichneten Klemmen an.
- LED-Ausgang: Verbinden Sie die LED-Leuchte mit den Klemmen LED+ und LED-. Achten Sie strikt auf die korrekte Polarität.
- Dimm-Anschluss: Verbinden Sie den Dimmer mit den DIM+ und DIM- Anschlüssen.
Stromkonfiguration via DIP-Schalter

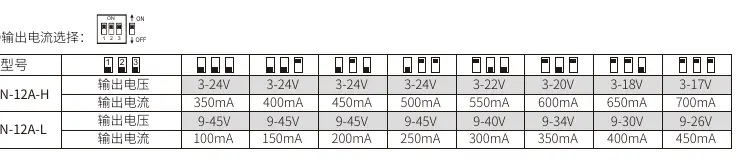

Der Ausgangsstrom des Treibers kann über die DIP-Schalter am Gerät konfiguriert werden. Die genaue Einstellung hängt vom gewählten Modell (LN-12A-H oder LN-12A-L) und den Anforderungen Ihrer LED-Leuchte ab. Bitte entnehmen Sie die spezifischen Schalterstellungen der Tabelle auf Seite 3 des Originaldokuments, um den gewünschten Stromwert (z.B. 350mA, 700mA etc.) einzustellen.
Technische Daten
Die Serie umfasst zwei Hauptmodelle mit unterschiedlichen Ausgangsbereichen:
- LN-12A-H: Ausgangsspannung 3-24VDC, Ausgangsstrom 350-700mA, max. 12W.
- LN-12A-L: Ausgangsspannung 9-45VDC, Ausgangsstrom 100-450mA, max. 12W.
- Eingangsspannung: 100-240VAC, 50/60Hz.
- Dimmbereich: 0-100%, Dimm-Tiefe bis 0,01%.
Sicherheit und Schutzfunktionen
Das Gerät ist für den Innenbereich konzipiert und verfügt über folgende Schutzmechanismen, die sich automatisch zurücksetzen:
- Überhitzungsschutz (reduziert den Strom oder schaltet bei PCB-Temperaturen über 100°C ab).
- Überlastschutz.
- Kurzschlussschutz.
Herstellerinformationen
Guangzhou Skydance Co., Ltd.
Praktische Hilfe
Typische Probleme
LED flackert oder dimmt nicht korrekt
Überprüfen Sie, ob der verwendete Dimmer kompatibel ist (0-10V, 1-10V, 10V PWM oder Widerstand) und ob die Polarität der Dimm-Leitungen korrekt ist.
LED leuchtet nicht
Prüfen Sie die AC-Eingangsspannung und stellen Sie sicher, dass die LED-Ausgänge (LED+ / LED-) korrekt und fest angeschlossen sind.
Gerät schaltet ab
Dies kann auf Überhitzung oder Überlastung hindeuten. Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt und die Last die maximale Leistung von 12W nicht überschreitet.
Vor der Verwendung
- Überprüfen Sie die Eingangsspannung (100-240VAC).
- Stellen Sie den Ausgangsstrom über die DIP-Schalter gemäß den Anforderungen Ihrer LED-Leuchte ein.
- Stellen Sie sicher, dass die Polarität der LED-Ausgänge korrekt ist.
- Verwenden Sie kompatible 0/1-10V Dimmer.
- Achten Sie darauf, dass die maximale Leitungslänge vom Dimmer zum Treiber 50 Meter nicht überschreitet.
Technische Daten in der Praxis
- DIP-Schalter
- Dient zur manuellen Einstellung des Ausgangsstroms.
Modellkompatibilität
- Maximal 50 Treiber pro Dimmer empfohlen.
- Kompatibel mit 0-10V, 1-10V, 10V PWM und Widerstands-Dimmern.
