Bedienungsanleitung für Skydance L1(WZ) RF+ZigBee 0/1-10V Dimmer
Erfahren Sie, wie Sie den Skydance L1(WZ) RF+ZigBee 0/1-10V Dimmer installieren, mit der Tuya-App verbinden und per RF-Fernbedienung steuern. Diese Anleitung enthält Schaltpläne, Pairing-Anweisungen und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Skydance L1(WZ) ist ein 0/1-10V Dimmer-Controller, der sowohl über ZigBee als auch über RF (2,4 GHz) gesteuert werden kann. Er unterstützt die Tuya-App, Sprachsteuerung (Alexa, Google Assistant) und kann mit RF-Fernbedienungen gekoppelt werden. Die Installation erfordert einen Taster (Push Switch) für die manuelle Bedienung.
Installation und Anschluss
Der Dimmer wird in einer Standard-Unterputzdose installiert. Achten Sie bei der Verkabelung auf die korrekte Zuordnung der Anschlüsse:
- AC IN: Anschluss für die Stromversorgung (L und N).
- Push Switch: Anschluss für einen externen Taster (A1, A2).
- 0/1-10V OUT: Anschluss für den LED-Treiber (+ und -).
Stellen Sie sicher, dass der LED-Treiber für 0/1-10V Signale geeignet ist. Die maximale Leitungslänge zum LED-Treiber sollte 50 Meter nicht überschreiten (Querschnitt 0,75 mm²).
Bedienung und Pairing
Tuya App-Verbindung
Um das Gerät mit der Tuya-App zu verbinden, halten Sie die Pairing-Taste 2 Sekunden lang gedrückt, um das ZigBee-Netzwerk zurückzusetzen. Alternativ können Sie das Gerät 5-mal schnell ein- und ausschalten, um den Pairing-Modus zu aktivieren. Die LED-Anzeige blinkt blau, wenn das Gerät bereit ist.
RF-Fernbedienung koppeln
Es gibt zwei Methoden zur Kopplung mit einer RF-Fernbedienung:
- Über die Pairing-Taste: Drücken Sie kurz die Pairing-Taste am L1(WZ) und betätigen Sie sofort die Zonentaste auf der Fernbedienung.
- Über Stromzufuhr: Schalten Sie das Gerät aus und wieder ein. Drücken Sie innerhalb kurzer Zeit die Zonentaste auf der Fernbedienung 3-mal.
Fehlerbehebung
Wenn das Gerät nicht reagiert oder neu konfiguriert werden muss:
- Netzwerk-Reset: Halten Sie die Pairing-Taste 2 Sekunden lang gedrückt.
- Alle Fernbedienungen löschen: Halten Sie die Pairing-Taste 10 Sekunden lang gedrückt, bis die LED 5-mal blinkt.
Technische Daten
- Eingangsspannung: AC 100-240V
- Ausgangssignal: 0/1-10V (max. 20mA)
- Betriebstemperatur: -30°C bis +55°C
- Schutzart: IP20
- Dimmbereich: 0-100%
Herstellerinformationen
Guangzhou Skydance Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht mit der App verbinden
Führen Sie einen Reset durch, indem Sie die Pairing-Taste 2 Sekunden lang gedrückt halten oder das Gerät 5-mal schnell ein- und ausschalten.
RF-Fernbedienung funktioniert nicht
Überprüfen Sie, ob die Fernbedienung korrekt mit dem Dimmer gekoppelt wurde. Löschen Sie ggf. alte Kopplungen durch 10-sekündiges Halten der Pairing-Taste.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung AC 100-240V beträgt.
- Prüfen Sie, ob der LED-Treiber 0/1-10V oder 1-10V Signale unterstützt.
- Verwenden Sie einen Taster (Push Switch) für die manuelle Steuerung.
- Achten Sie auf die maximale Leitungslänge von 50m zum LED-Treiber.
Technische Daten in der Praxis
- 0/1-10V Output
- Steuersignal für dimmbare LED-Treiber; 0V ist aus, 10V ist volle Helligkeit.
Abbildungen und Diagramme

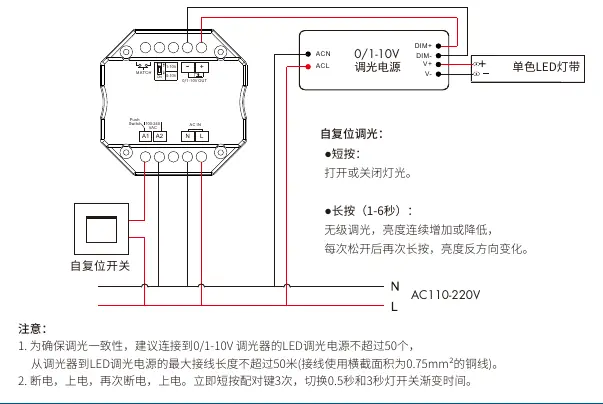

- Der Schaltplan zeigt den Anschluss von AC-Strom, Taster und LED-Treiber.

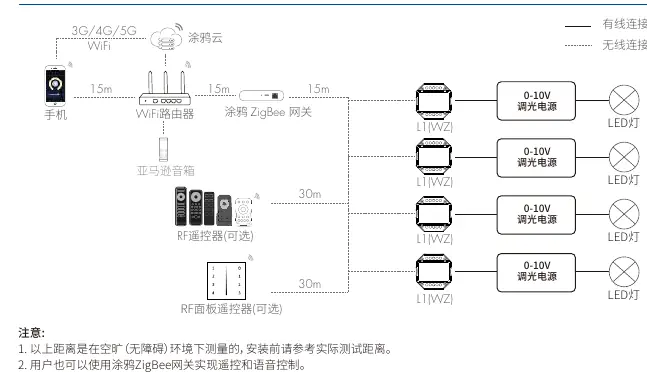

- Das Systemverbindungsdiagramm illustriert die Einbindung von ZigBee-Gateway, RF-Fernbedienung und Smartphone.
Modellkompatibilität
- Kompatibel mit Tuya Smart App.
- Unterstützt Sprachsteuerung via Alexa und Google Assistant.
- Kompatibel mit 2,4G RF-Fernbedienungen von Skydance.
