Installationsanleitung für SIIG 04-1350A Monitor-Tischhalterung...
Schnellstartanleitung für die SIIG 04-1350A Monitor-Tischhalterung. Erfahren Sie, wie Sie die Halterung montieren, die Federkraft für Ihren Monitor einstellen und die RGB-Beleuchtung steuern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation

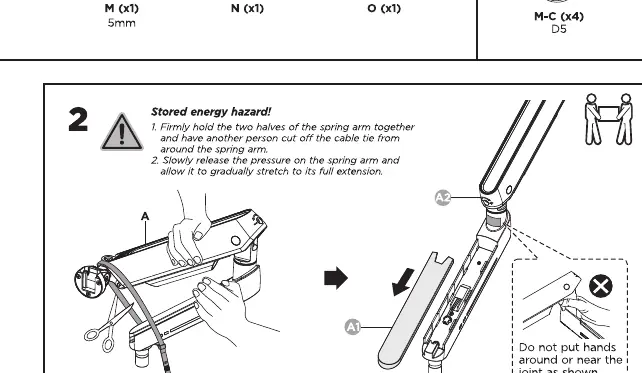

Diese Halterung ist für Monitore mit einem Gewicht von 2 bis 9 kg und einer Größe von bis zu 34 Zoll ausgelegt. Stellen Sie sicher, dass die Tischplatte stabil genug ist. Achtung: Der Federarm steht unter Spannung. Halten Sie die beiden Hälften des Federarms fest zusammen, bevor Sie den Kabelbinder entfernen, um Verletzungen durch plötzliches Ausfahren zu vermeiden.

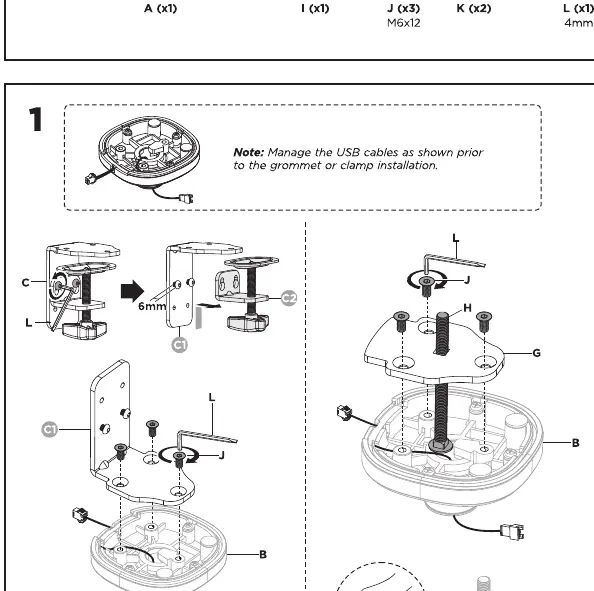

Montage der Halterung
Die Halterung kann entweder per Tischklemme oder durch eine Tischbohrung (Grommet) befestigt werden:
- Tischklemme: Geeignet für Tischplattenstärken von 10 bis 80 mm. Befestigen Sie die Klemme mit den mitgelieferten Schrauben an der Basis.
- Tischbohrung: Erfordert ein Loch mit einem Durchmesser von 10 bis 60 mm. Führen Sie die Schraube durch das Loch und befestigen Sie die Halterung von unten.
Installation des Monitors
- Befestigen Sie die VESA-Platte mit den passenden Schrauben (M4x12 oder M5x12) an der Rückseite Ihres Monitors.
- Hängen Sie den Monitor in den Kopf der Halterung ein und sichern Sie ihn.
- Stellen Sie sicher, dass alle Schrauben fest angezogen sind.

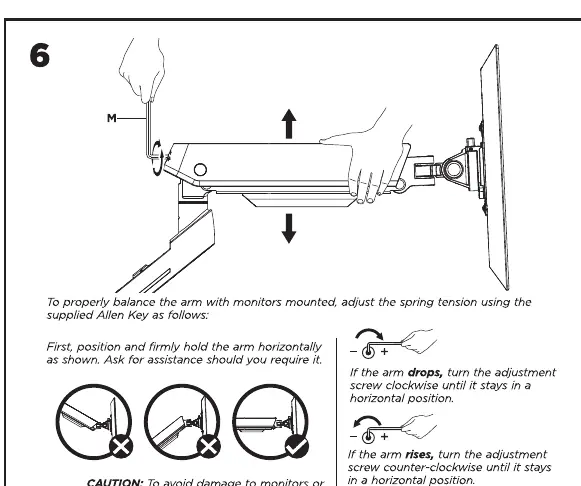

Einstellung der Federkraft
Um den Monitor in der gewünschten Höhe zu halten, muss die Federkraft angepasst werden:
- Wenn der Monitor nach unten sinkt: Drehen Sie die Einstellschraube am Arm im Uhrzeigersinn (+).
- Wenn der Monitor nach oben steigt: Drehen Sie die Einstellschraube gegen den Uhrzeigersinn (-).
- Halten Sie den Arm während der Einstellung in horizontaler Position.

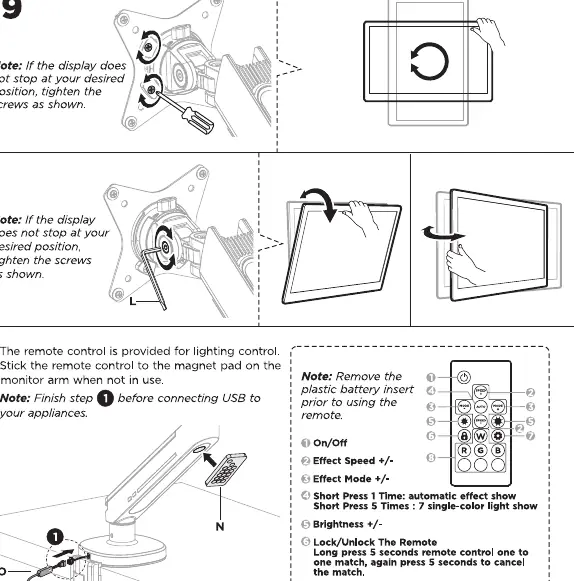

RGB-Beleuchtung und Fernbedienung
Die Halterung verfügt über eine integrierte RGB-Beleuchtung, die über die mitgelieferte Fernbedienung gesteuert wird:
- Ein/Aus: Schaltet die Beleuchtung ein oder aus.
- Effekt-Geschwindigkeit: Ändert die Geschwindigkeit der Lichteffekte.
- Effekt-Modus: Wechselt zwischen verschiedenen Beleuchtungsmodi.
- Helligkeit: Reguliert die Intensität der Beleuchtung.
- Kopplung: Halten Sie die Taste 5 Sekunden lang gedrückt, um die Fernbedienung mit dem Empfänger zu koppeln.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Monitor sinkt nach unten
Erhöhen Sie die Federspannung, indem Sie die Schraube am Arm im Uhrzeigersinn (+) drehen.
Monitor steigt von selbst nach oben
Verringern Sie die Federspannung, indem Sie die Schraube am Arm gegen den Uhrzeigersinn (-) drehen.
Display hält die Position nicht
Überprüfen Sie, ob die Schrauben am Gelenk fest angezogen sind.
Vor der Verwendung
- Prüfen Sie, ob das Monitorgewicht zwischen 2 und 9 kg liegt.
- Stellen Sie sicher, dass die Tischplatte zwischen 10 und 80 mm dick ist.
- Verifizieren Sie, dass Ihr Monitor VESA 75x75 oder 100x100 unterstützt.
- Halten Sie den Federarm beim Auspacken fest zusammen, um Verletzungen zu vermeiden.
- Prüfen Sie, ob alle benötigten Schrauben und Werkzeuge (Inbusschlüssel) vorhanden sind.
Technische Daten in der Praxis
- VESA-Kompatibilität
- Unterstützt 75x75 mm und 100x100 mm Lochabstände.
- Max. Bildschirmgröße
- Geeignet für Monitore bis zu 34 Zoll.
Abbildungen und Diagramme
- Die Montageanleitung zeigt zwei Wege: Klemme für Tischkanten und Bohrung für Tischplatten.
- Der Federarm muss vor dem Entfernen des Kabelbinders festgehalten werden.
- Die Fernbedienung steuert Lichteffekte, Geschwindigkeit und Helligkeit der RGB-Beleuchtung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Montage an instabilen oder hohlen Wänden/Tischen geeignet.
