Installationsanleitung für SIIG 04-1134B Dual-Monitor-Wandhalterung
Schnelle Installationsanleitung für die SIIG 04-1134B Gasdruckfeder-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher montieren, Monitore anbringen und die Gasdruckfedern für eine optimale Ergonomie einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der SIIG 04-1134B Dual-Monitor-Wandhalterung. Vor der Montage ist sicherzustellen, dass die Wand das Gewicht der Monitore und der Halterung tragen kann. Die Halterung ist für die Montage an Holzständerwänden, massivem Beton oder Ziegelmauerwerk ausgelegt. Überschreiten Sie niemals das angegebene Gewichtslimit von 1-9 kg pro Arm.
Montage der Wandhalterung
Die Wandplatte wird je nach Wandtyp unterschiedlich befestigt:
- Holzständerwand: Verwenden Sie die mitgelieferten Schrauben und Dübel. Stellen Sie sicher, dass die Halterung mittig auf dem Ständer montiert wird.
- Beton/Ziegel: Bohren Sie Löcher gemäß den Angaben in der Anleitung und verwenden Sie geeignete Dübel.
- Prüfen Sie nach der Montage mit einer Wasserwaage, ob die Halterung absolut gerade sitzt.
Anbringen der Monitore
Die Halterung unterstützt VESA-Muster von 75x75 mm und 100x100 mm.
- Wählen Sie die passenden Schrauben (M4x12, M4x16, M5x12 oder M5x16) basierend auf der Rückseite Ihres Monitors.
- Befestigen Sie die VESA-Platte am Monitor.
- Hängen Sie den Monitor in den Kopf der Gasdruckfeder-Arme ein und sichern Sie ihn mit der mitgelieferten Schraube.
Einstellung der Gasdruckfedern
Nach der Montage muss die Spannung der Gasdruckfeder an das Gewicht Ihres Monitors angepasst werden:
- Wenn der Monitor von selbst nach oben steigt, drehen Sie die Einstellschraube am Arm in Richtung Minus (-).
- Wenn der Monitor nach unten sinkt, drehen Sie die Einstellschraube in Richtung Plus (+).
- Die Neigung (Tilt) und Drehung (Rotation) kann durch Lösen oder Festziehen der entsprechenden Schrauben am Gelenk angepasst werden.
Wartung
Überprüfen Sie alle drei Monate, ob die Schrauben fest sitzen und die Halterung sicher an der Wand befestigt ist.
Herstellerinformationen
SIIG Inc.
Praktische Hilfe
Typische Probleme
Monitor sinkt nach unten
Die Gasdruckfeder ist zu schwach eingestellt. Drehen Sie die Einstellschraube am Arm in Richtung Plus (+).
Monitor lässt sich nicht in der Position halten
Die Gelenkschrauben sind zu locker. Ziehen Sie die Schrauben am Gelenk fest, bis der Monitor in der gewünschten Position bleibt.
Monitor steigt von selbst nach oben
Die Gasdruckfeder ist zu stark eingestellt. Drehen Sie die Einstellschraube am Arm in Richtung Minus (-).
Vor der Verwendung
- Prüfen Sie, ob die Wand aus geeignetem Material (Holzständer, Beton, Ziegel) besteht.
- Stellen Sie sicher, dass das Gewicht des Monitors zwischen 1 kg und 9 kg liegt.
- Überprüfen Sie, ob das VESA-Muster des Monitors (75x75 oder 100x100) unterstützt wird.
- Vergewissern Sie sich, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind.
Technische Daten in der Praxis
- VESA 75x75/100x100
- Der Abstand der Befestigungslöcher auf der Rückseite des Monitors in Millimetern.
Abbildungen und Diagramme

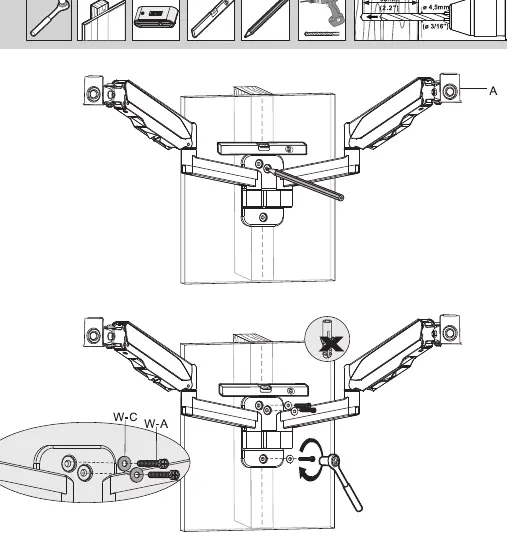

- Schritt 1a/1b zeigt die korrekte Wandmontage mit Wasserwaage.

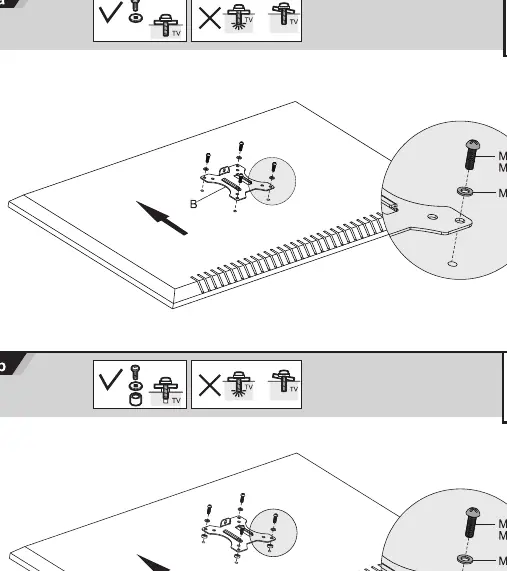

- Schritt 3a/3b zeigt die Befestigung der VESA-Platte am Monitor.

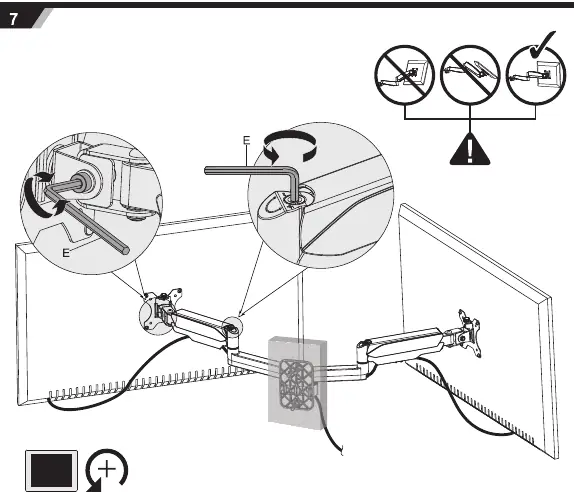

- Schritt 7 zeigt die Einstellung der Gasdruckfeder-Spannung.

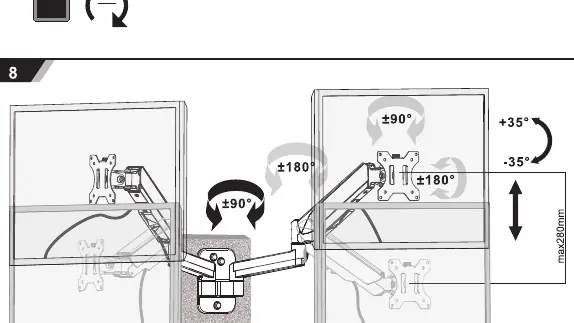

- Schritt 8 zeigt den Bewegungsradius (Neigung, Schwenken, Drehen).
